분할 위상 보상 복합 스위치는 하이브리드 보상 시스템에서 SVG(정적 변수 발생기)와 어떻게 작동합니까?

현대 산업 전력 시스템의 복잡성이 증가함에 따라 단일 무효 전력 보상 장치는 끊임없이 변화하는 전력 품질 문제를 해결하는 데 더 이상 충분하지 않습니다. 동적 부하 영향과 정상 상태 불균형이 공존하는 상황에서 분할 위상 보상 복합 스위치와 SVG(정적 변수 발생기)로 구성된 하이브리드 보상 시스템이 주류 기술로 자리잡고 있습니다. 전력 품질 분야에 깊이 뿌리를 둔 전문 제조업체인 Geyue Electric은 이 고효율 협업 시스템에서 이 두 가지 주요 유형의 장비가 어떻게 각각의 기능을 수행하고 완벽한 보완을 형성하는지에 대한 심층 분석을 제공할 것입니다.

분할 위상 보상 복합 스위치: 기초 지원을 위한 안정적인 초석

하이브리드 보상 시스템의 주요 임무는 안정적이고 효율적인 무효 전력 기반을 구축하는 것입니다. 이는 바로 분할 위상 보상 복합 스위치의 핵심 임무입니다. 분할 위상 보상 복합 스위치는 상업 단지, 태양광 발전소, 지능형 제조 생산 라인과 같은 복잡한 시나리오에서 발견되는 일반적인 3상 부하 불균형 문제를 해결하기 위해 특별히 설계되었습니다. 내부적으로 분할 위상 보상 복합 스위치는 내장된 스타 연결을 사용하여 전력망의 A, B, C 각 위상의 부하를 독립적으로 실시간 감지하고 정확하게 보상할 수 있습니다. 분할상 보상 복합 스위치는 각 상에서 역률 커패시터를 독립적으로 전환함으로써 단상 고전력 장비(예: 용접기, 엘리베이터)의 간헐적인 작동 또는 분산형 태양광 전원의 불균일한 출력으로 인해 발생하는 기본 무효 전력 부족을 효과적으로 제거하여 소스에서 3상 불균형을 개선하고 전체 전력 시스템에 안정적이고 경제적인 용량성 무효 전력 기반을 제공합니다.

정적 변수 생성기: 동적 조정이 가능한 민첩한 촉수

안정적인 무효 전력 기반을 구축한 후에도 배전 시스템은 여전히 ​​빠르게 변화하는 수많은 동적 교란에 직면해 있습니다. 충격적인 부하(예: 대형 모터의 시동 또는 압연 공장 작동)로 인해 발생하는 이러한 순간 무효 전력 변동과 주파수 변환기 및 정류기에서 발생하는 고조파 전류는 몇 초 또는 심지어 밀리초 내에 상당한 수치 점프가 발생하면서 매우 빠르게 변합니다. 이러한 급격한 변화는 기존 기계식 스위칭 장치의 추적 및 응답 기능(응답 시간이 수백 밀리초 정도)을 초과합니다. SVG(Static Var Generator)는 대체할 수 없는 기술적 가치를 보여줄 수 있는 곳입니다. 완전히 제어되는 전력 전자 장치를 기반으로 하는 SVG는 부하 전류 변화를 실시간으로 감지하여 필요한 보상 전류를 생성하고 5밀리초 이내에 그리드에 주입할 수 있습니다. 핵심 기능은 빠르게 변동하는 무효 전력에 대한 순간적인 보상, 특정 고조파 전류의 효과적인 필터링, 급격한 부하 변화로 인한 전압 깜박임 억제의 세 가지 측면을 포함합니다. SVG는 특히 전력 시스템의 동적 전력 품질 문제를 해결하는 매우 민감한 시스템 규제 전문가 역할을 합니다.

분할상 보상 복합 스위치 + SVG: 과학적 분업의 협업 논리

분할 위상 보상 복합 스위치와 SVG 간의 협력은 시간 규모와 경제적 효율성을 기반으로 한 과학적인 노동 분업에 크게 의존합니다. 시간 측면에서 분할 위상 보상 복합 스위치는 분 단위로 변경되는 정상 상태 보상 요구 사항을 처리하는 역할을 하는 반면, SVG는 1초 미만 수준의 동적 보상 작업에 특화되어 있습니다. 경제성 측면에서 분할 위상 보상 복합 스위치로 전환되는 커패시터 뱅크는 무효 전력 단위당 가장 낮은 비용을 제공하므로 시스템의 기본 보상 요구 사항 대부분을 처리하는 데 적합합니다. 신속하고 유연한 조정 특성을 갖춘 SVG는 나머지 동적 문제를 해결합니다. 분할 위상 보상 복합 스위치와 SVG의 조합은 전체 시스템 비용과 성능을 최적화합니다. 고급 제어 전략에 따라 지능형 역률 컨트롤러는 실시간 모니터링 데이터를 기반으로 천천히 변화하는 용량성 보상 명령을 분할 위상 보상 복합 스위치 분기에 할당하는 동시에 빠르게 변화하는 보상 요구 사항을 SVG 분기에 할당하여 계층적 공동 작업 메커니즘을 형성할 수 있습니다.

Geyue Electric: 신뢰할 수 있고 구현 가능한 제조 보증

Geyue Electric은 하이브리드 전력 보상 시스템의 뛰어난 성능이 각 구성 요소의 신뢰성에 기초해야 한다는 것을 잘 알고 있습니다. 그만큼GYFK-250V 분할 위상 보상 복합 스위치는 스타 연결 및 제로 크로싱 스위치 기술을 통해 3상 불균형의 기본 무효 전력 수요를 효과적으로 처리하여 시스템에 대한 효율적이고 안정적이며 경제적인 보상의 기반을 마련합니다. 그 사이에 우리의정적 변수 생성기(SVG)는 고속 DSP 프로세서 및 IGBT 컨버터 기술을 통해 밀리초 이내에 고조파 및 무효 전력 효과에 동적으로 응답하여 정밀한 동적 관리를 달성합니다.

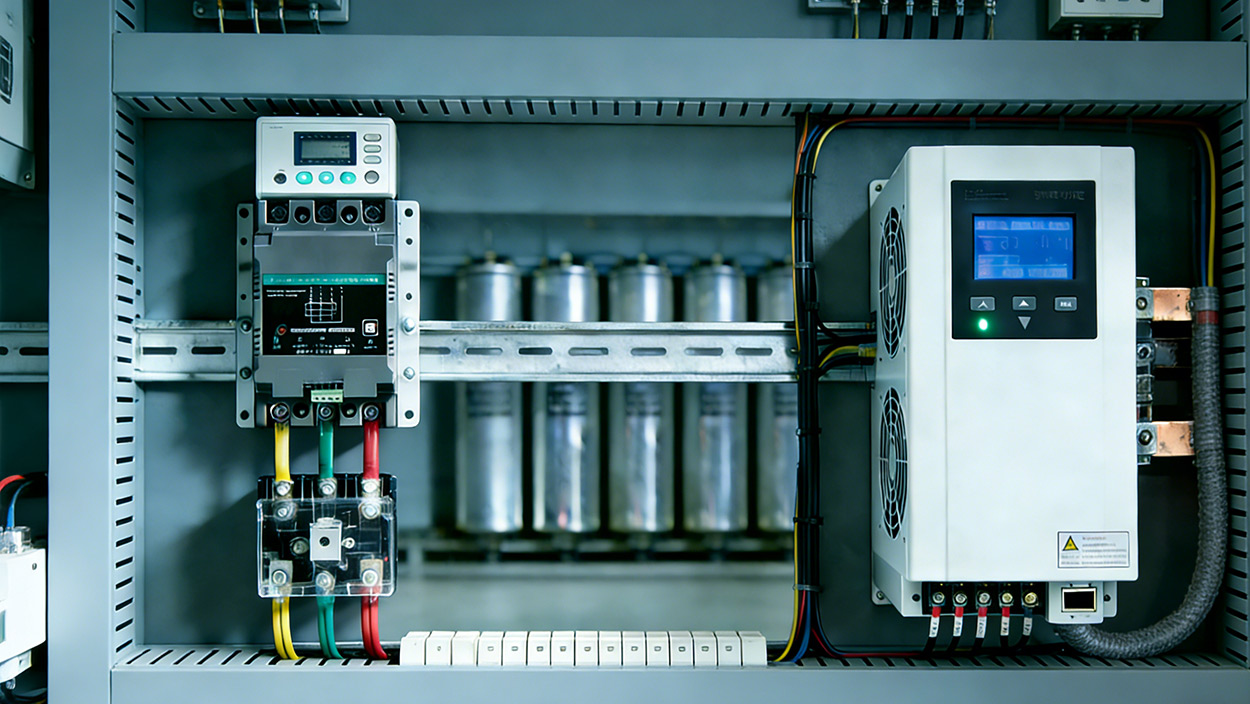

250V 분할 위상 보상 복합 스위치와 SVG의 동적 듀오는 Geyue 지능형 제어 시스템에 의해 균일하게 예약되어 "기초인 복합 스위치, 미세 조정을 위한 SVG"의 협업 아키텍처를 형성합니다. 이 아키텍처는 SVG 응답의 속도와 정확성을 통합하는 동시에 커패시터 보상의 경제적 이점을 활용하여 정상 상태에서 과도 상태까지, 무효 전력에서 고조파까지 포괄적인 전력 품질 보증을 사용자에게 제공합니다. 이메일을 보내주세요info@gyele.com.cn무료 저전압 무효 전력 보상 조언을 받으십시오. Geyue Electric은 핵심 구성 요소부터 시스템 통합에 이르기까지 완벽한 기술 역량 체인을 보유하고 있습니다. 우리는 우리가 제공하는 모든 솔루션이 뛰어난 운영 신뢰성과 거버넌스 효율성을 가질 것이라고 보장합니다.
