열원에서 멀리 떨어진 통풍이 잘되는 곳에 커패시터를 설치하십시오.
돌입 전류를 제한하려면 커패시터 접촉기 또는 복합 스위치를 사용하십시오.
과열을 방지하기 위해 정기적으로 연결을 확인하고 단자를 조이십시오.
과압 단로기를 검사하고 작동된 모든 장치를 교체하십시오.
고조파가 많은 시스템에서는 항상 직렬 리액터를 사용하고 올바른 스위칭 순서를 설정하십시오.
현지 전기 규정과 커패시터 설치 설명서를 따르십시오.
전력 커패시터
A 전력 커패시터AC 전원 시스템에서 전기 에너지를 저장하고 방출하는 전기 장치입니다. 유도 부하와 병렬로 연결되어 국부적으로 무효 전력을 공급하고 모터, 변압기, 용접 기계 및 기타 유도 장비에서 끌어온 무효 전력을 보상합니다. 그 결과 역률이 높아지고 라인 전류가 낮아지며 전송 손실이 감소하고 전압 품질이 향상됩니다.
전력 커패시터 핵심 사실
주요 기능무효전력 보상 및 역률보상
작동 원리지연 무효 전류를 상쇄하기 위해 선행 전류를 공급합니다.
공통등급0.4~0.69kV · 5~50kvar · 50/60Hz
일반적인 대상역률을 0.95 이상으로 높이세요
Geyue Electric은 산업, 상업 및 재생 에너지 응용 분야를 위한 다양한 저전압 전력 커패시터를 제조합니다. 중앙 집중식 보상 캐비닛을 위한 표준 캔 커패시터가 필요하든 모듈식 패널을 위한 소형 지능형 커패시터가 필요한지 여부에 관계없이 올바른 모델은 시스템 전압, 필요한 kvar 및 고조파 조건에 따라 달라집니다.
전력 커패시터란 무엇입니까?
전력 커패시터는 전기장에 에너지를 저장하는 수동 전기 부품입니다. 저전압 전력 시스템에서는 주로 무효 전력 보상 및 역률 보정에 사용됩니다. 부하에 가까운 무효 전력을 제공함으로써 커패시터는 배전망에서 공급해야 하는 무효 전력의 양을 줄여 전류를 낮추고 손실을 줄이며 전압 안정성을 향상시킵니다.
작동 방식
유도성 부하와 병렬로 연결되면 커패시터와 부하가 무효 전력을 교환합니다. 커패시터는 부하에 필요한 무효 전력을 공급하므로 그리드는 유효 전력만 공급합니다. 이는 전압과 전류 사이의 위상각을 줄이고 역률을 높이며 변압기, 케이블 및 개폐 장치의 용량을 해제합니다.
전력 커패시터 보상의 주요 이점
역률 보정PF를 0.95 이상으로 높이고 유틸리티 페널티 부과를 방지합니다.
무효전력 보상그리드에서 전력을 끌어오는 대신 현장에서 무효 전력을 공급합니다.
전압 품질버스 전압을 안정화하고 전압 강하 및 깜박임을 줄입니다.
손실 감소라인 및 변압기 손실을 낮추고 변압기 용량을 해제합니다.
고조파 완화직렬 리액터를 사용하면 디튜닝된 뱅크가 고조파 전류를 제한합니다.
장비 수명 연장케이블, 변압기 및 개폐 장치의 열 응력을 줄입니다.
Geyue Electric의 전력 커패시터 유형
자가 치유 션트 커패시터
자가 치유 유전체를 갖춘 금속화 폴리프로필렌 필름. 단상, 3상, 분할상 및실린더 BSMJ / BSMJ-Y디자인. 분할 위상 유형은 불균형 부하에서 위상별 전환을 위한 중성점 단자를 갖추고 있습니다.
지능형 커패시터
커패시터, 컨트롤러, 스위칭 장치 및 보호 장치를 하나의 모듈에 결합한 소형 통합 장치입니다. 자동 전환 및 자가 진단 기능은 패널 공간을 절약하고 개조 및 새 캐비닛을 위한 배선을 단순화합니다.
디튜닝된 커패시터 뱅크
고조파가 풍부한 시스템의 경우 커패시터는 다음과 결합됩니다.시리즈 원자로. 공진을 방지하고 커패시터를 보호하기 위해 고조파 스펙트럼에 따라 리액턴스 비율 7% 또는 14%를 선택합니다.
일반적인 응용 분야
산업플랜트 모터 및 압축기 용접 장비 상업용 HVAC 데이터 센터 변압기 변전소 태양광 발전소 에너지 저장 충전소 수처리
기술 사양
| 매개변수 | 일반적인 값 |
|---|---|
| 정격전압 | 0.23kV – 1.2kV (공통: 0.4 / 0.45 / 0.48 / 0.525 / 0.69kV) |
| 정격 출력 | 단위당 5 – 50kvar |
| 정격 주파수 | 50Hz/60Hz |
| 연결 | 단상, 3상, 분할상 |
| 유전체 | 자가 치유 금속화 폴리프로필렌 필름 |
| 보호 | 과압 단로기, 내부 퓨즈 |
| 표준 | GB/T 12747.1-2004, IEC 60831-1:2014 |
| 울로 둘러싼 땅 | 알루미늄 캔/실린더, 캐비닛 버전 사용 가능 |
| 사상자 수 | 낮은 유전 손실, 고효율 |
| 냉각 | 캐비닛은 자연냉각, 강제냉각 가능 |
올바른 전력 커패시터를 선택하는 방법
필요한 kvar 결정현재 역률과 목표 역률로부터 필요한 무효전력을 계산합니다.
시스템 전압을 확인하세요공칭 그리드 전압뿐만 아니라 실제 작동 전압에 맞는 정격 커패시터를 선택하십시오.
고조파 평가고조파 왜곡이 있는 경우 디튜닝된 리액터를 사용하십시오. 고조파 스펙트럼에 따른 리액턴스 비율은 7% 또는 14%입니다.
보상 모드 선택불균형 부하에 대한 개별, 그룹 또는 중앙 집중식 보상 및 3상 또는 분할 위상 스위칭.
설치공간 확인기존 뱅크용 표준 캔 커패시터, 소형 모듈식 패널용 지능형 커패시터.
확장 계획모듈형 지능형 커패시터를 사용하면 대규모 재배선 없이 쉽게 용량을 늘릴 수 있습니다.
설치 및 유지 관리 팁
자주 묻는 질문
전력 콘덴서는 어떤 용도로 사용되나요?
전력 커패시터는 AC 시스템에서 전기 에너지를 저장하고 방출합니다. 주요 업무는 무효 전력 보상 및 역률 보정으로, 산업 및 상업용 전력망의 에너지 효율을 향상시키고 손실을 줄이며 전압을 안정화시킵니다.
자가 치유 션트 커패시터와 지능형 커패시터의 차이점은 무엇입니까?
A 자가 치유 션트 커패시터부하와 병렬로 연결된 독립형 커패시터이며 외부 접촉기와 컨트롤러에 의해 전환됩니다. 안지능형 커패시터커패시터, 컨트롤러, 스위칭 장치 및 보호 기능을 하나의 모듈에 통합하므로 자동으로 전환되고 패널 공간을 덜 차지합니다.
Geyue 전력 커패시터는 어떤 표준을 준수합니까?
당사의 전력 커패시터는 GB/T 12747.1-2004 및 IEC 60831-1:2014에 따라 제조 및 테스트되었습니다.
공장에서 직접 전력 커패시터를 구입할 수 있나요?
예. Geyue Electric은 중국의 직접 전력 커패시터 제조업체입니다. 우리는 표준 모델과 맞춤형 사양을 모두 제공하며 다양한 수량의 주문을 받아들입니다.
디튜닝된 커패시터 뱅크의 리액턴스 비율을 어떻게 선택합니까?
리액턴스 속도는 고조파 스펙트럼에 따라 달라집니다. 7% 리액터는 일반적으로 5차 및 7차 고조파가 있는 시스템에 사용되는 반면, 14%는 3차 고조파가 있는 시스템에 사용됩니다. 당사 엔지니어는 귀하의 현장 조건에 따라 정확한 요금을 선택하도록 도와드릴 수 있습니다.
설치 및 시운전에 대한 기술 지원을 제공합니까?
예. 우리는 설치 가이드, 배선도 및 원격 기술 지원을 제공합니다. 복잡한 프로젝트의 경우 당사 엔지니어가 커패시터 뱅크 설계 및 시운전을 지원할 수 있습니다.
Geyue Electric 소개
Geyue Electric은 중국 저장성 Yueqing에 본사를 둔 전문 전력 커패시터 제조업체입니다. 우리는 자가 치유 션트 커패시터, 지능형 커패시터 및 완전한 보상 시스템을 설계 및 생산하며 전 세계 고객에게 신뢰할 수 있는 제품과 기술 지원을 제공합니다.
왜 Geyue Electric과 협력해야 할까요?
다이렉트팩토리전체 공정 관리를 통해 중국 절강성 Yueqing에서 제조되었습니다.
엄격한 품질 관리모든 장치는 선적 전에 검사 및 테스트되었습니다.
전체 제품군커패시터,APFC 컨트롤러, 접촉기, 스위치, 반응기, 미터.
맞춤형 사양귀하의 프로젝트에 맞춰진 전압, kvar 및 인클로저 옵션.
빠른 응답전 세계적으로 적시에 기술 지원 및 견적을 제공합니다.
수출 경험국제 시장을 위한 안정적인 포장 및 물류.
전력 커패시터 견적 받기
시스템 전압, 필요한 kvar, 고조파 조건 및 설치 유형을 알려주십시오.
당사 엔지니어가 귀하의 프로젝트에 적합한 전력 커패시터를 추천해 드립니다.
Geyue Electric에 문의하세요
- View as
BSMJ 시리즈 단상 자가 복구 션트 커패시터
BSMJ 시리즈 단상 자가 치유 션트 커패시터는 50Hz 또는 60Hz 저전압 전력 시스템에 적합하며 주로 역률 개선, 무효 전력 손실 감소, 전압 품질 개선, 변압기 용량 탭 등에 사용됩니다. 다양한 국가에서 적극 추천하는 최고의 절전형 제품입니다.
이 제품은 GB/T 12747.1-2004 및 IEC 60831-1:2014 표준을 엄격히 준수합니다.
이 제품은 GB/T 12747.1-2004 및 IEC 60831-1:2014 표준을 엄격히 준수합니다.
BSMJ 시리즈 3 상 보상 3 상자가 치유 션트 커패시터
전력 시스템의 전력 계수를 향상시키기 위해 반응성 전력 손실을 줄이고, 전압 품질을 최적화하며, 변압기의 더 많은 용량을 탭하면 BSMJ 시리즈 3 상 보정 3 상자 치유 션트 커패시터가 50Hz 또는 60Hz 저전압 전력 시스템을 제공했습니다.
이 제품은 GB/T 12747.1-2004 및 IEC 60831-1 : 2014 표준까지 최대입니다.
이 제품은 GB/T 12747.1-2004 및 IEC 60831-1 : 2014 표준까지 최대입니다.
BSMJ 시리즈 분할 위상 보상 3상 자가 복구 션트 커패시터
무효 전력 보상 기술의 개발로 3상 불평형 부하에 대해 커패시터를 위상별로 전환하여 무효 전력을 위상별로 보상할 수 있습니다. 이는 보상 정밀도를 높이고 절전 효과를 향상시킵니다. 이를 위해 Geyue Electric은 쉘에 중성점 선도 단자가 장착되어 커패시터의 분할 위상 스위칭을 쉽게 실현할 수 있는 BSMJ 시리즈 분할 위상 보상 3상 자가 복구 션트 커패시터를 개발했습니다.
이 제품은 GB/T 12747.1-2004 및 IEC 60831-1:2014 표준을 엄격하게 충족합니다.
이 제품은 GB/T 12747.1-2004 및 IEC 60831-1:2014 표준을 엄격하게 충족합니다.
BSMJ (Y) 시리즈 단일 위상 실린더자가 치유 션트 커패시터
BSMJ (Y) 시리즈 단일 위상 실린더자가 치유 션트 커패시터는 Geyue Electric에서 50Hz 및 60Hz 저전압 전력 시스템의 전력 계수를 수정하도록 설계되었습니다. 현장 보상 및 중앙 자동 보정을위한 가장 에너지 효율적인 제품 중 하나이며, 이는 반응성 전력 손실을 줄이고 전압 품질을 향상시킬 수 있습니다.
이 제품은 GB/T 12747.1-2004 및 IEC 60831-1 : 2014 표준에 따라 엄격하게입니다.
이 제품은 GB/T 12747.1-2004 및 IEC 60831-1 : 2014 표준에 따라 엄격하게입니다.

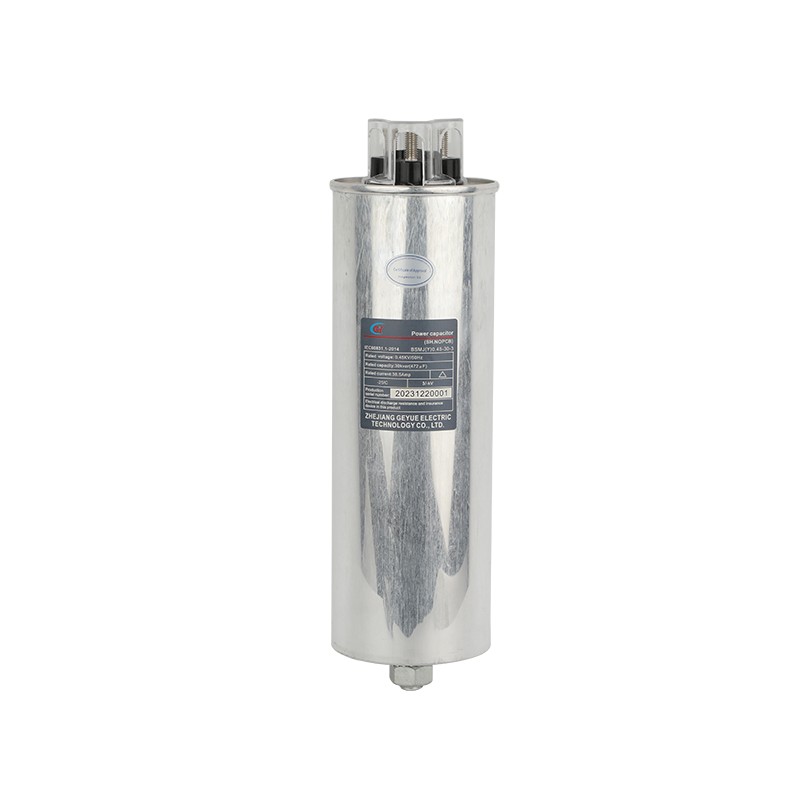

BSMJ (Y) 시리즈 3 상 보정 3 상 실린더 자조 션트 커패시터
BSMJ (Y) 시리즈 3 상 보정 3 상 실린더자가 치유 션트 커패시터는 최대 50Hz 또는 60Hz의 AC 전력 시스템에 적용됩니다. 저전압 네트워크 전력 계수와 전압 품질을 개선하고 반응성 전력 소비를 줄이기 위해 Geyue Electric에 의해 개발되었습니다.
이 제품은 GB/T 12747.1-2004 및 IEC 60831-1 : 2014 표준을 엄격하게 준수합니다.
이 제품은 GB/T 12747.1-2004 및 IEC 60831-1 : 2014 표준을 엄격하게 준수합니다.
BSMJ(Y) 시리즈 분할 위상 보상 3상 실린더 자가 복구 션트 커패시터
기술이 비약적으로 발전함에 따라 3상 불균형 부하의 경우 커패시터를 위상 전환하여 위상 무효 전력을 보상할 수 있습니다. 이는 보상 정밀도를 높이고 절전 효과를 향상시킵니다. 이러한 상황에서 Geyue Electric은 쉘에 중성점 유도 단자가 장착되어 커패시터의 분할 위상 스위칭을 쉽게 실현할 수 있는 BSMJ(Y) 시리즈 분할 위상 보상 3상 실린더 자가 복구 션트 커패시터를 개발했습니다.
이 제품은 GB/T 12747.1-2004 및 IEC 60831-1:2014 표준을 엄격히 준수합니다.
이 제품은 GB/T 12747.1-2004 및 IEC 60831-1:2014 표준을 엄격히 준수합니다.
