보상 용량을 손상시키지 않고 커패시터 보호를 보장하기 위해 이조 리액터의 크기를 적절하게 조정하려면 어떻게 해야 합니까?

현대 전력 시스템에서 고조파 오염은 저전압 무효 전력 보상 장치의 안전한 작동에 숨겨진 위협이 되었습니다. 중국의 저전압 무효 전력 보상 장비 전문 제조업체인 Geyue Electric은 자가 복구 션트 커패시터를 적용할 때 많은 고객이 딜레마에 직면한다는 것을 진정으로 깨달았습니다. 즉, 커패시터를 보호하기 위해 고조파 증폭을 효과적으로 억제하는 동시에 기본 전력 보상 용량이 손실되지 않도록 해야 한다는 것입니다. 이 두 가지 측면 사이의 균형을 유지하는 방법과 관련하여 디튜닝 리액터의 크기를 적절하게 조정하는 것이 중요한 역할을 합니다. 다음 텍스트에서 당사의 수석 엔지니어는 커패시터에 대한 안정적인 보호를 달성하고 보상 용량이 일정하게 유지되도록 보장하기 위해 리액터의 매개변수를 과학적으로 결정하는 방법에 대한 자세한 논의를 제공할 것입니다.

디튜닝 리액터의 핵심 기능 이해

디튜닝 리액터와 커패시터는 직렬로 연결되어 튜닝 회로를 형성합니다. 주요 기능은 회로의 임피던스 특성을 변경하는 것입니다. 기본 주파수 조건에서 리액터는 유도성 리액턴스를 나타내므로 커패시터의 단자 전압이 약간 감소하여 출력 용량에 영향을 미칩니다. 고조파 주파수에서 리액터와 커패시터에 의해 형성되는 높은 임피던스 특성은 고조파 전류를 효과적으로 억제하고 과전류로 인한 커패시터의 손상을 방지할 수 있습니다. 보호와 용량 사이의 균형점은 원자로의 리액턴스 속도에 의해 정확하게 설정됩니다. 리액턴스 비율은 기본 주파수에서 리액터의 유도 리액턴스와 커패시터의 용량 리액턴스의 비율입니다. 이 주요 매개변수는 전체 장비 세트의 튜닝 빈도와 보상 효과를 직접 결정합니다.

반응률 선택의 과학적 원리 파악

적절한 리액턴스 비율을 선택하는 것은 커패시터 보호 및 보상 캐비닛의 용량 균형을 달성하기 위한 또 다른 중요한 요소입니다. 일반적인 리액턴스 비율에는 6%와 7% 등이 포함됩니다. 각 리액턴스 비율은 서로 다른 튜닝 주파수 지점에 해당합니다. 리액턴스 비율이 6%인 리액터를 예로 들면 튜닝 주파수는 약 189Hz이며 주로 5차 고조파에 대한 높은 임피던스 형성을 목표로 합니다. 원자로의 리액턴스 비율을 결정할 때 전력 시스템 관리자는 먼저 상세한 그리드 고조파 테스트를 수행하여 지배적인 고조파 주파수와 함량을 식별해야 합니다. 정확한 고조파 측정은 과학적인 원자로 선택의 기초이기 때문입니다. 5차 고조파가 전력 시스템을 지배한다면 리액턴스 비율이 6%인 리액터를 선택하는 것이 가장 적절합니다. 전력계통에서 3차 고조파가 더 두드러진다면 리액턴스율이 6%보다 높은 리액터를 선택해야 합니다. 리액턴스 비율이 증가하면 더 나은 고조파 보호 기능을 제공할 수 있지만 커패시터 단자의 전압도 더욱 감소하여 커패시터의 정격 용량 출력에 영향을 미친다는 점에 유의하는 것이 특히 중요합니다.

커패시터 용량의 일치 수정 구현

리액터에 대한 특정 리액턴스 비율의 사용을 결정한 후 전력 시스템 관리자는 커패시터의 용량에 대해 해당 수정을 수행해야 합니다. 리액터의 전압 분배 효과로 인해 커패시터 단자에 적용되는 실제 전압은 그리드 전압보다 낮으며 이는 커패시터에 의해 출력되는 무효 용량의 감소로 직접 이어집니다. 보상 시스템이 예상되는 보상 효과를 계속 달성하도록 보장하려면 위에서 언급한 용량 감쇠를 설계 단계에서 고려해야 합니다. 일반적인 관행은 커패시터의 정격 전압 레벨을 적절하게 높이거나 공칭 용량을 늘리는 것입니다. 이러한 용량 매칭 보정을 통해 원자로가 설치되더라도 시스템의 무효 보상 용량 요구를 여전히 충족할 수 있습니다. 이러한 미래지향적인 설계 사고는 보호와 용량 사이의 모순을 효과적으로 해결하여 보호와 용량 간의 최적의 균형을 달성할 수 있습니다.

Geyue Electric의 솔루션과 전문적인 헌신

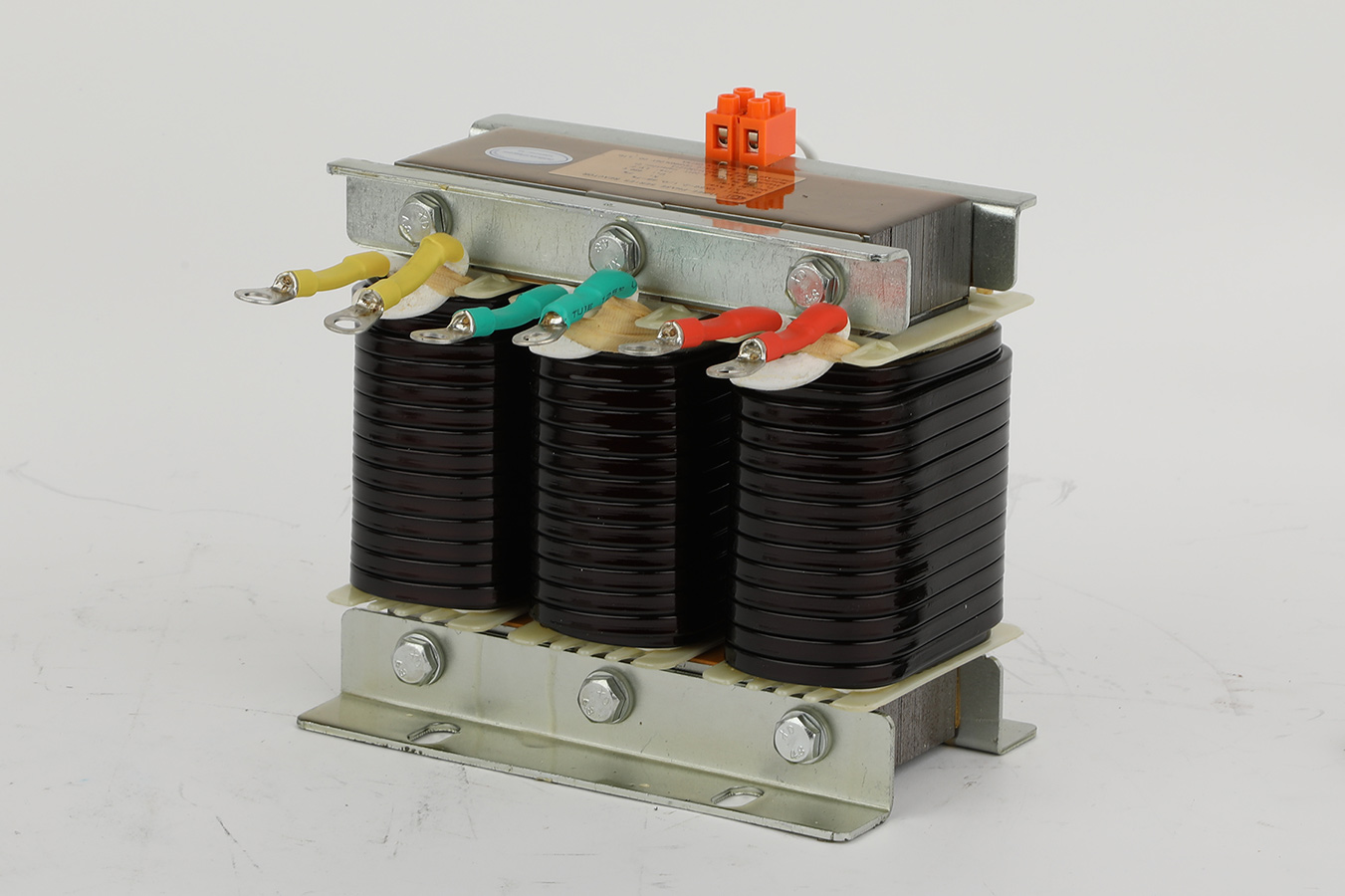

저전압 무효 전력 보상 분야에서 오랜 역사를 지닌 제조업체인 Geyue Electric은 커패시터 신뢰성과 보상 효율성의 균형을 맞추는 업계의 문제를 해결하기 위한 강력한 솔루션을 제안했습니다. 우리의CKSG 시리즈 시리즈 리액터고품질의 수입 냉간연향 규소강판을 핵심 소재로 하여 원자로가 보상 과정 전반에 걸쳐 저손실 및 낮은 온도 상승이라는 우수한 특성을 발휘할 수 있도록 합니다. CKSG 시리즈 리액터 시리즈는 당사 엔지니어링 팀이 반복적인 정밀 계산과 지속적인 업그레이드 및 최적화를 통해 개발하여 특정 하위 고조파를 효과적으로 억제하고 보상 용량에 대한 영향을 최소화합니다. Geyue Electric은 과학적 매개변수 선택과 합리적인 용량 매칭을 통해 전력 시스템 관리자가 보상 효과를 희생하지 않고도 커패시터를 안정적으로 보호할 수 있도록 보장합니다. 보상 용량을 손상시키지 않고 커패시터를 보호하기 위해 디튜닝 리액터의 크기를 올바르게 선택하는 방법에 대해 혼란스러우면 다음으로 문의하십시오.info@gyele.com.cn. Geyue Electric은 고조파 문제를 해결하고 전력 시스템의 운영 품질을 개선하기 위해 귀하와 협력할 의향이 있습니다.
