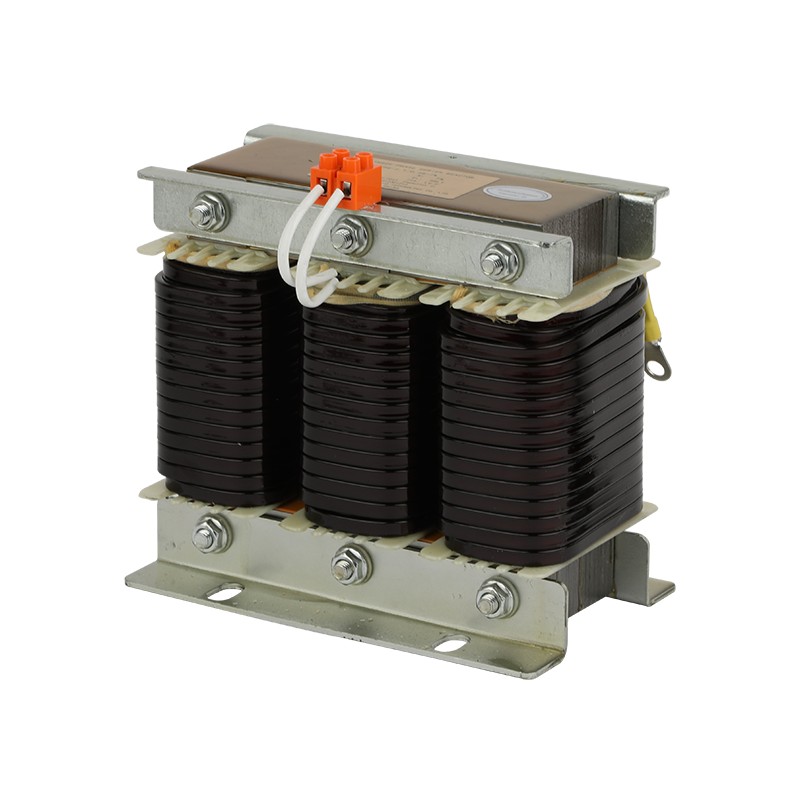

CKSG 시리즈 리액턴스 비율 7% 시리즈 리액터

리액터를 커패시터와 병렬이 아닌 직렬로 연결해야 하는 이유는 무엇입니까?

고객과의 일상적인 상호 작용 중에 Geyue Electric의 엔지니어는 종종 초보자 수준의 질문에 직면합니다. 저전압 무효 전력 보상 시스템에서 CKSG 시리즈 리액턴스 비율 7% 시리즈 리액터가 항상 병렬이 아닌 커패시터와 직렬로 사용되는 이유는 무엇입니까? 단순해 보이는 이 연결 방법에는 실제로 전력 시스템의 안전하고 안정적이며 경제적인 운영을 보장하기 위한 핵심 지혜가 숨겨져 있습니다. 오늘 Geyue Electric은 "전력 시스템 수호자"의 관점에서 그 이유에 대한 심층 분석을 제공할 것입니다.

역할 포지셔닝: "독립 전투"에서 "협동 방어"로

우선, 전력망에서 커패시터와 리액터의 기본 역할을 제대로 이해해야 합니다. 커패시터는 "전원 공급 장치 병사"와 같습니다. 주요 임무는 용량성 무효 전력을 생성하여 유도성 부하(예: 모터, 변압기)가 소비하는 무효 전력을 직접 보상하여 전체 전력 시스템의 역률을 개선하고 라인 손실 및 에너지 낭비를 줄이는 것입니다.

이 맥락에서 리액터, 특히 CKSG 시리즈 리액턴스 비율 7% 시리즈 리액터는 "필터" 및 "버퍼" 역할을 합니다. 잘못하여 콘덴서와 병렬로 연결하면 리액터도 콘덴서처럼 부스바에 직접 연결되어 유도성 무효전력을 스스로 흡수하게 됩니다. 이는 무효전력 보상을 제공하지 못할 뿐만 아니라 실제로 시스템의 무효부하를 증가시켜 무효전력 보상 및 역률 개선이라는 기본 목표에 어긋납니다. 이 시점에서 리액터의 역할은 매우 제한된 평활화 또는 필터링으로 제한되며 커패시터에 대한 직접적인 보호를 완전히 제공할 수 없습니다.

커패시터와 직렬로 연결되면 CKSG 시리즈 리액턴스 비율 7% 시리즈 리액터는 "독립 전투 장치"에서 커패시터의 "독점 파트너"로 변환됩니다. 이는 충실한 경비원처럼 작동하여 커패시터와 통합된 "LC 직렬 회로"를 형성한 다음 전력망에 연결됩니다. 이 연결 관계는 모든 후속 보호 기능을 실현하기 위한 구조적 기둥 역할을 합니다.

핵심 임무: 고조파 증폭 억제 및 위험 전류 필터링

현대 전력망에서는 주파수 변환기 및 정류기 장비와 같은 비선형 부하가 존재하면 전력 장비의 안전한 작동을 위협하는 주요 "범인" 중 하나인 많은 고조파 전류가 생성될 수 있습니다. 저전압 무효 전력 보상 시스템에 커패시터만 연결하면 전력망의 고조파 전류 주파수가 증가함에 따라 커패시터의 용량성 리액턴스가 감소합니다. 낮은 용량성 리액턴스는 고차 고조파 전류에 대한 낮은 임피던스 경로를 정확하게 제공하여 고조파 전류의 비정상적 증폭을 초래합니다. 심각한 경우 고조파 전류의 유입으로 인해 커패시터가 과열되거나 심지어 폭발하여 전체 전력망을 오염시킬 수 있습니다.

CKSG 시리즈 리액턴스율 7% 시리즈 리액터를 추가하면 위험한 고조파 전류가 계속 증가하는 이 악순환을 완전히 바꿀 수 있습니다. 직렬 리액터의 유도 리액턴스는 전력망에 존재하는 고조파 전류의 주파수가 증가함에 따라 증가합니다. 직렬 리액터가 커패시터와 직렬로 연결되면 직렬 리액터와 커패시터 모두의 고조파에 대한 임피던스(전류에 대한 방해 효과)는 주파수와 반대 경향으로 변합니다. 직렬 리액터의 인덕턴스(또는 리액턴스 속도)를 신중하게 설계하면 위험한 고조파 전류에 대한 견고한 "필터"를 설정하여 이러한 위험한 전류를 보상 분기에서 필터링하는 것과 같이 이 LC 직렬 회로가 특정 고조파(예: 5차 고조파, 7차 고조파)에 높은 임피던스를 제공할 수 있습니다. 이는 전력계통의 고조파 공진 및 고조파 증폭을 효과적으로 방지하여 커패시터 자체를 보호하고 전력망 환경을 정화합니다.

주요 보증: 폐쇄 서지 전류 및 작동 과전압에 대한 저항

커패시터가 전력망에 연결되면 일반적으로 폐쇄 서지 전류라고 알려진 엄청난 순간 전류가 발생합니다. 폐쇄 서지 전류의 값은 연결되는 커패시터의 정격 전류의 수십 배에 달할 수 있습니다. 이러한 빈번한 스위칭 작동은 커패시터의 유전체 수명과 스위칭 장치의 접점을 심각하게 손상시킵니다.

현재 CKSG 시리즈 리액턴스율 7% 시리즈 리액터는 전류에 대한 "버퍼" 역할을 할 수 있습니다. 직렬 리액터의 인덕턴스 특성은 리액터 자체를 흐르는 전류가 급격하게 변할 수 없음을 결정하여 폐쇄 서지 전류의 피크와 가파른 정도를 크게 억제하고 지연시켜 전류가 원활하게 상승하도록 합니다. 마찬가지로 특정 커패시터 분기를 제거할 때 리액터는 전자기 에너지의 일부를 흡수하여 가능한 작동 과전압을 억제하고 커패시터와 전체 보상 시스템에 대한 안정적인 버퍼링 보호의 또 다른 계층을 제공할 수 있습니다.

Geyue Electric의 솔루션: 시스템 보안의 세심한 보호

Geyue Electric은 "안전 경비원"으로서의 원자로의 책임을 완전히 이해하고 있으므로 CKSG 시리즈 리액턴스 비율 7% 시리즈 원자로의 설계 및 제조에 모든 기술 직원의 노력을 기울였습니다. 7% 리액턴스율의 정확성과 안정성을 확보하기 위해 고품질 수입 실리콘 강판 코어를 사용하고 고유한 코어 분할 및 에어 갭 경화 프로세스를 채택하여 오랜 작동 기간 동안 인덕턴스가 변하지 않도록 보장합니다. 조화로운 환경에서 극심한 열 문제를 견디기 위해 우리는 F/H 등급 고온 절연 재료를 선택하고 진공 함침 공정을 사용하여 코일과 코어를 함께 단단히 경화시킵니다. 이는 원자로의 극도로 낮은 온도 상승과 조용한 작동을 보호할 뿐만 아니라 고온 환경에서도 지속적이고 안정적인 필터링 성능을 부여합니다.

당사의 CKSG 시리즈 리액턴스 비율 7% 시리즈 리액터는 단순히 이론적 원리를 따르는 이상적인 구성 요소가 아닙니다. 이는 또한 우리 회사의 앞선 제조 철학의 결정체이기도 합니다. 엄격한 전자기 설계, 정밀 가공 및 조립부터 포괄적인 공장 테스트에 이르기까지 모든 단계에서 "신뢰성은 가치"라는 신념을 고수합니다. 우리는 더 작고, 더 가볍고, 더 효율적이며, 아름다운 외관을 갖춘 원자로를 시장에 제공할 수 있게 된 것을 자랑스럽게 생각합니다. 이는 다양한 산업 및 상업용 배전 시스템에 널리 적용되었으며 많은 사용자의 무부하 보상 및 고조파 제어 솔루션에서 신뢰할 수 있는 기반이 되었습니다.

따라서 저전압 무효 전력 보상 시스템을 계획하거나 업그레이드할 때 올바른 기술 경로와 신뢰할 수 있는 장비 파트너를 선택하는 것도 마찬가지로 중요합니다. Geyue Electric은 전문적인 CKSG 시리즈 리액턴스 비율 7% 시리즈 리액터와 완전한 무효 전력 보상 솔루션을 제공하여 전력 시스템의 안전하고 효율적이며 안정적인 작동을 위한 견고한 지원이 되고자 합니다. 모든 올바른 연결부터 시작하여 함께 협력하여 더 나은 전력 품질을 구축합시다.
