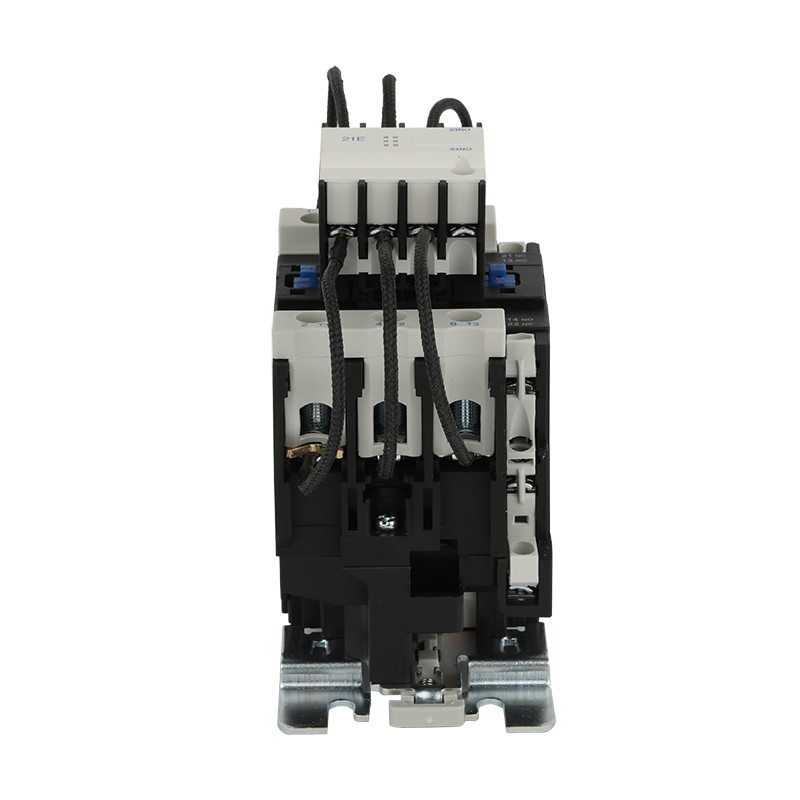

스위칭 전원 커패시터용 AC 접촉기

저전압 무효전력 보상 분야에서 전력 커패시터의 각 스위칭에는 아크의 발생과 소멸이 수반됩니다. 기존 AC 접촉기는 용량성 부하를 처리할 때 아크 소화 시스템이 부적절해 보이기 때문에 극복하기 어려운 어려운 문제를 안고 있습니다. 그러나 스위칭 전원 커패시터용 CJ19 시리즈 AC 접촉기는 일련의 정밀한 최적화를 통해 이러한 과제를 극복하고 전체 전력 시스템에 대한 안정적이고 신뢰할 수 있는 보장으로 전환했습니다. 글로벌 저전압 전력 산업에 깊이 관여하고 있는 Geyue Electric은 무효 전력 보상 시스템에서 성공적인 커패시터 스위칭이 전력 커패시터를 전력망에 안전하게 연결하는 것뿐만 아니라 우아하고 안전하게 전류를 차단하고 아크를 작별하는 방법에 관한 것임을 깊이 이해하고 있습니다.

AC 접촉기가 정상적인 저항 부하를 차단할 때 전류와 전압 위상은 기본적으로 일치하며 전류가 0을 교차하면 아크가 자연스럽게 쉽게 꺼집니다. 그러나 커패시터를 켜거나 끌 때 정격 전류의 몇 배, 심지어는 수십 배의 서지 전류가 발생합니다. 차단 과정에서는 양단의 전압이 급격하게 변할 수 없기 때문에 계통 전압과 위상차가 발생하여 아크가 더욱 강해지고 소호가 어려워집니다. 기존 접촉기의 아크 소멸 그리드 또는 간단한 아크 소멸 챔버는 기존 유도성 또는 저항성 부하를 차단하도록 설계되는 경우가 많습니다. 커패시터 부하에 의해 생성된 강한 아크에 직면할 때 아크 소화 기능과 공간 레이아웃으로 인해 아크가 재점화되거나 분출되거나 접점이 용접되는 경우가 많습니다. 이는 접촉기의 수명을 단축할 뿐만 아니라 보상 캐비닛의 안정적인 작동에 잠재적인 위협이 됩니다.

커패시터 부하의 고유한 "특성"에 대응하여 스위칭 전원 커패시터용 CJ19 시리즈 AC 접촉기의 아크 소화 시스템은 재료, 구조 및 원리 측면에서 포괄적인 혁신을 거쳤습니다.

삼중정화경로의 첫 번째 단계는 구조적 강화와 공간적 재구성이다. 스위칭 전원 커패시터용 CJ19 시리즈 AC 접촉기는 아크 소화실의 물리적 공간과 아크 차단 기능을 크게 향상시켰습니다. 아크 소멸 그리드 플레이트는 더 조밀하고 내열성이 더 높은 합금 소재로 만들어졌으며 그리드 플레이트의 기하학적 모양과 간격이 최적화되었습니다. 더 깊은 아크 소화 챔버와 더 많은 칸막이 플레이트 설계는 아크 경로를 효과적으로 연장 및 분할하여 길쭉한 아크가 여러 개의 짧은 아크로 빠르게 절단되도록 합니다. 이를 통해 제한된 공간 내에서 강제 냉각 및 이온화 제거가 가능합니다. 이는 맹렬한 아크에 대해 여러 단계의 과속방지턱 및 냉각 풀을 구축하는 것과 유사하여 에너지가 층별로 소비되도록 합니다.

삼중 정제 경로의 두 번째 단계는 접점 재료의 정밀한 일치입니다. 커패시터 스위칭에는 납땜 방지 특성과 접점의 전기적 수명에 대한 요구 사항이 매우 엄격합니다. 스위칭 전원 커패시터용 CJ19 시리즈 AC 접촉기는 은 기반 합금 접점 재료의 특수 배합을 채택하여 낮은 접촉 저항을 보장할 뿐만 아니라 고속 서지 전류 및 아크 침식을 견딜 수 있는 능력을 크게 향상시킵니다. 특수 접점 모양 설계와 결합된 스위칭 전력 커패시터용 CJ19 시리즈 AC 접촉기는 분리 중 금속 브리징 가능성을 효과적으로 제거하여 소스에서 연속 아크 연소 위험을 줄입니다.

삼중 정제 경로의 3단계는 타이밍 전환을 통한 협업 설계입니다. 스위칭 전원 커패시터용 CJ19 시리즈 AC 접촉기의 핵심은 "먼저 저항을 제한한 다음 주 접점을 닫는" 스위칭 시퀀스에 있습니다. 기계적 관점에서 볼 때 이 설계는 폐쇄 중 돌입 전류를 크게 줄여 개방 중 아크 강도를 간접적으로 감소시킵니다. 스위칭 전원 커패시터용 CJ19 시리즈 AC 접촉기의 아크 억제 시스템은 이 설계와 함께 작동하여 주 접점과 보조 전류 제한 접점의 기계적 연결 및 공간 레이아웃을 보장하고 비정상적인 조건으로 인해 큰 전류가 방전되는 경우에도 접촉기의 아크 억제 시스템이 설계된 용량 내에서 안정적으로 작동하도록 보장합니다.

모든 기술적 세부 사항에 대한 철저한 이해는 100% 신뢰성 달성을 목표로 합니다. 중국 저전압 무효 전력 보상 업계의 선두주자인 Geyue Electric은 스위칭 전력 커패시터용 CJ19 시리즈 AC 접촉기와 같은 핵심 구성 요소에 대해 깊은 이해를 갖고 있을 뿐만 아니라 고객에게 핵심 구성 요소부터 전체 시스템까지 포괄적인 솔루션을 제공하기 위해 최선을 다하고 있습니다. 당사의 저전압 무효 전력 보상 장치는 지능적 컨트롤러의 정밀한 스위칭 전략과 결합된 고도로 최적화된 특수 구성 요소를 기반으로 하며, 각 보상 시스템이 가장 원활하고 안전한 커패시터 스위칭을 달성하는 동시에 역률 변화에 신속하게 대응할 수 있도록 보장하여 장비의 전체 ​​수명을 효과적으로 연장하고 시스템 작동 및 유지 관리의 위험을 줄입니다. Geyue를 선택하는 것은 전력 품질에 대한 확고한 약속을 선택하는 것입니다. 우리는 기술을 눈에 보이지 않게 만들고 전력망 운영의 안정성과 효율성을 표준으로 만드는 데 진정한 가치가 있다고 믿습니다.
