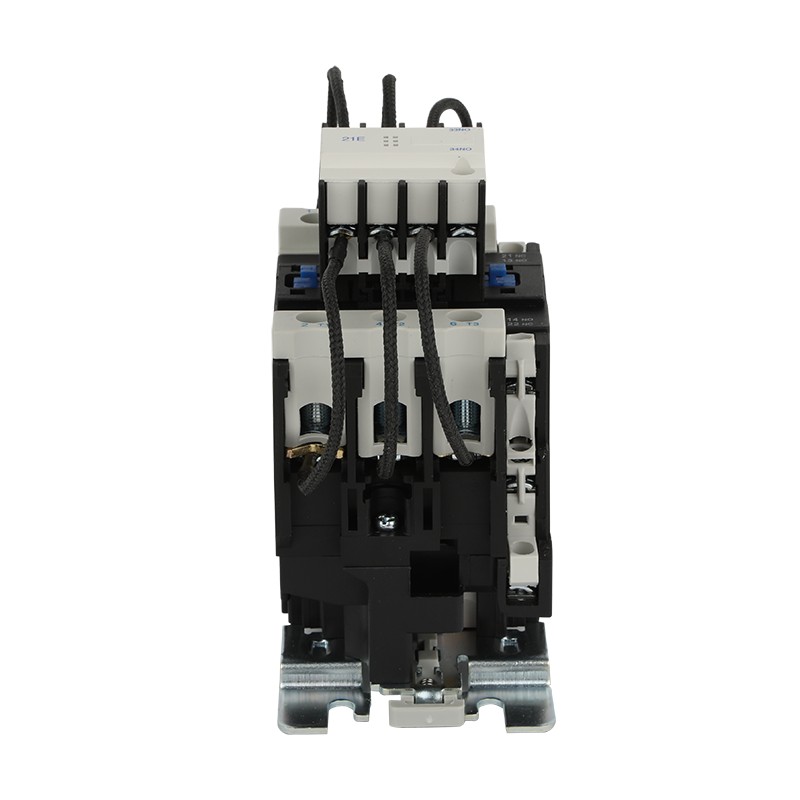

CJ19 시리즈 커패시터 스위칭 접촉기

저전압 무효전력 보상 시스템에서 커패시터 보상 회로의 안정적인 스위칭은 전체 저전압 무효전력 보상 시스템의 안정적인 작동을 보장하는 핵심입니다. 저전압 무효 전력 보상 시스템을 위한 CJ19 시리즈 커패시터 스위칭 접촉기에 가장 적합한 정격 전류를 선택하는 것은 기능이 손상된 심장에 가장 적합한 심장 판막 크기를 선택하는 것과 같습니다. 전류 정격이 너무 작으면 접촉기가 과부하로 인해 손상되고, 전류 정격이 너무 크면 접촉기의 경제성과 성능이 저하됩니다. Geyue Electric은 경제적이고 안정적인 정적 보상 솔루션을 구축할 때 많은 사용자가 CJ19 시리즈 커패시터 스위칭 접촉기를 올바르게 선택하는 것이 실제 관심사라는 것을 잘 알고 있습니다. 이 기사에서는 커패시터 보상 회로에서 CJ19 시리즈 커패시터 스위칭 접촉기에 가장 적합한 정격 전류를 일치시키는 과학적 방법을 명확하게 설명합니다.

CJ19 시리즈 커패시터 스위칭 접촉기의 독점적인 임무 이해

무엇보다도 사용자는 커패시터 스위칭 동작의 직접적인 실행자로서 CJ19 시리즈 커패시터 스위칭 접촉기가 일반 접촉기가 아니라는 점을 분명히 인식해야 합니다. 이는 커패시터를 끄거나 켜기 위해 특별히 설계된 접촉기 유형입니다. 이들의 핵심 임무는 커패시터가 회로에 연결될 때 생성되는 막대한 폐쇄 서지 전류를 안전하게 처리하는 것입니다. 이러한 작동 조건에서 일반 접촉기는 접점이 용접되거나 용융되기 쉽습니다. 그러나 CJ19 시리즈 커패시터 스위칭 접촉기는 코어 구조 및 자기 회로 설계의 특별한 최적화를 통해 서지 전류를 정격 전류의 20배 이내로 제한하여 전기적 수명을 보장합니다. CJ19 시리즈 커패시터 스위칭 접촉기의 "특수성"을 이해하는 것이 가장 적절한 정격 전류를 올바르게 선택하는 첫 번째 단계입니다.

CJ19 시리즈 커패시터 스위칭 접촉기에 가장 적합한 정격 전류를 일치시키는 것은 단순히 커패시터 라벨에 나열된 매개변수를 기반으로 직접 대응하는 것과 결코 동일하지 않습니다. 엄격한 선택 프로세스에서는 두 가지 주요 전류 관련 데이터, 즉 정상 상태 작동 전류와 동적 서지 전류 영향을 고려해야 합니다.

작동 전류의 핵심 공식을 숙지하세요

정상 상태 작동 전류의 계산은 실제 작동 중 커패시터의 최대 작동 조건에 따라 달라집니다. 핵심 공식은 작동 전류(A) = 커패시터 정격 용량(kvar) / (√3 * 실제 작동 라인 전압(kV))입니다. 커패시터의 정격 전압이 시스템 작동 전압보다 높으면 커패시터의 실제 출력 용량과 전류가 제곱 인자만큼 감소한다는 점에 유의하는 것이 특히 중요합니다. 이 상황에서 접촉기를 선택하는 기준은 커패시터 명판에 나열된 이상적인 매개변수가 아니라 특정 시스템에서 커패시터의 실제 작동 조건입니다. 즉, CJ19 시리즈 커패시터 스위칭 접촉기의 경우 감소 후 커패시터의 실제 작동 전류를 기준으로 더 작고 경제적이도록 가장 적합한 정격 전류를 선택해야 합니다.

그러나 CJ19 시리즈 커패시터 스위칭 접촉기가 커패시터를 켜고 끄는 작업을 성공적이고 안전하게 수행할 수 있는지 여부는 주로 회로의 동적 서지 전류를 견딜 수 있는지 여부에 따라 결정됩니다. CJ19 시리즈 커패시터 스위칭 접촉기의 정격 작동 전류는 수천 또는 수만 번의 표준 서지 전류 충격을 견딜 수 있다는 조건 하에서 정의됩니다. 따라서 CJ19 시리즈 접촉기에 가장 적합한 정격 전류를 선택하는 가장 효과적이고 정확한 방법은 제조업체에서 제공하는 "커패시터 용량 - 권장 접촉기 모델" 비교표를 참조하는 것입니다. 예를 들어, 정격 전압 400V, 단일 커패시터 정격 용량 30kvar, 커패시터당 약 43A의 정상 상태 전류를 갖는 저전압 무효 전력 보상 시스템에서 회로의 서지 전류를 고려하면 일반적으로 정격 전류가 63A 이상인 CJ19 시리즈 커패시터 스위칭 접촉기를 선택하는 것이 좋습니다.

실제 적용 시 주요 현장 변수 고려

이미 공식 사용과 비교표를 결합하는 동시에 현장 변수를 보다 철저하게 고려하면 가장 적합한 전류 정격에 가까운 CJ19 시리즈 커패시터 스위칭 접촉기를 선택할 수 있습니다. 고려해야 할 주요 변수는 로컬 무효 전력 보상 프로젝트에서 채택한 스위칭 전략입니다. 단일 장치 스위칭입니까(각 커패시터가 하나씩 독립적으로 제어되고 스위칭된다는 의미)? 아니면 다중 장치 그룹화 및 순환 스위칭입니까(여러 커패시터가 하나의 장치로 고정적으로 그룹화되고 각 커패시터 그룹을 최소 단위로 하여 한 주기로 전체적으로 전환됨을 의미)? "그룹 스위칭" 전략을 사용할 때 커패시터의 한 그룹(그룹 A)을 먼저 켜고 두 번째 커패시터 그룹(그룹 B)을 나중에 켜고 스위치를 닫는 순간 그룹 B에서 생성된 돌입 전류는 그리드 전압뿐만 아니라 그룹 A에 이미 충전된 커패시터에서 발생하여 즉시 그룹 B로 방전됩니다. 이로 인해 단일 그룹을 켤 때보다 훨씬 더 큰 중첩 돌입 전류가 발생합니다. 이때 CJ19 시리즈 커패시터 스위칭 접촉기의 사양을 적절하게 업그레이드해야 합니다. 즉, 정격 전류가 더 큰 접촉기를 선택해야 합니다. 고려해야 할 두 번째 변수는 시스템 고조파 환경입니다. 배경 고조파 함량이 높으면 고조파로 인해 커패시터 회로의 전류가 증가하고 공진 증폭이 발생할 수 있습니다. 계산된 작동 전류 값을 기준으로 추가로 15%-25% 마진을 확보하거나 반고조파 스마트 커패시터를 우선적으로 사용하는 것이 좋습니다. 마지막으로 고려해야 할 변수는 설치 방법과 작업 환경입니다. 밀집된 설치 방법과 열악한 환기 작업 환경은 CJ19 시리즈 커패시터 스위칭 접촉기의 방열 조건을 악화시켜 부하 전달 능력에 영향을 미칩니다. 선택할 때 사양을 적절히 업그레이드하는 것도 필요합니다. 즉, 정격 전류가 더 큰 접촉기를 선택해야 합니다.

Geyue Electric의 원스톱 솔루션

안정적이고 신뢰할 수 있는 저전압 무효 전력 보상 시스템을 구축하기 위해 사용자에게 필요한 것은 CJ19 시리즈 커패시터 스위칭 접촉기의 올바른 매칭 그 이상입니다. 정말 필요한 것은 모든 구성 요소 간의 완벽한 조화이며, 이것이 바로 Geyue Electric이 사용자에게 제공하는 핵심 가치입니다.

저전압 무효 전력 보상 분야에서 오랜 역사를 지닌 전문 제조업체인 Geyue Electric은 CJ19 시리즈 커패시터 스위칭 접촉기부터 항고조파 커패시터, 직렬 리액터 및 APFC 컨트롤러에 이르기까지 광범위한 고품질 부품을 제공할 뿐만 아니라 정밀한 부하 분석 및 시스템 진단을 기반으로 하는 통합 솔루션을 제공합니다. 당사의 기술팀은 귀하의 배전 구조, 부하 특성 및 고조파 조건을 철저하게 고려하고 정확한 선택부터 최적화된 배선까지 완전한 시스템을 설계하여 각 회로가 안전하게 매칭되도록 보장함으로써 귀하의 보상 장치가 효율적으로 역률을 향상시킬 뿐만 아니라 더 긴 서비스 수명과 더 낮은 전체 유지 관리 비용을 달성할 수 있도록 합니다.
