광전지 시나리오에 사용되는 저전압 역률 컨트롤러에 4사분면 작동 기능을 탑재해야 하는 이유는 무엇입니까?

분산형 태양광 발전 부문이 호황을 누리고 있는 현재 시대에 널리 퍼진 기술적 오해는 태양광 발전소의 안정성과 수익성에 조용히 영향을 미치고 있습니다. 분산형 태양광 발전 시스템의 많은 소유자는 여전히 산업 시나리오에서 사용되는 전통적인 저전압 무효 전력 보상 솔루션을 채택하고 있습니다. 결국 그들은 태양광 발전소에서 역률 평가 벌금, 전압 제한 초과, 심지어 비정상적인 장비 트립과 같은 문제에 자주 직면하게 된다는 사실을 의심할 여지 없이 발견하게 될 것입니다. 저전압 무효 전력 보상 분야의 선두 제조업체인 Geyue Electric은 다년간의 현장 무효 전력 보상 경험을 바탕으로 이러한 문제의 근본 원인은 일반 역률 컨트롤러가 태양광 발전의 고유한 작동 논리에 적응할 수 없다는 사실에 있다는 점을 분명히 지적할 수 있습니다. 이러한 근본 원인을 제거하는 핵심은 태양광 발전소에 4사분면 작동 기능을 갖춘 전용 저전압 역률 컨트롤러를 장착하는 것입니다.

전통적인 전력 흐름 패턴을 깨뜨린 태양광 시스템

전통적인 공장에서 전기의 흐름은 단방향이며 안정적이며 전기 에너지는 전력망에서 부하로 흐릅니다. 기존 공장에서 무효 전력 보상의 목표는 간단합니다. 단일 유형의 유도성 부하에 의해 소비되는 무효 전력을 보상하는 것입니다. 이 경우 전통적인 산업용 배전 시스템은 일방 통행 도로와 같고, 한 방향에서 무효전력을 제어하는 ​​전통적인 역률 제어기는 한 방향에서 오는 차량만을 관찰하고 지휘할 수 있는 교통경찰과 같습니다. 그러나 태양광 발전소는 본질적으로 능동형 발전 시스템입니다. 연결 지점의 전력 흐름 방향은 햇빛의 강도에 따라 실시간으로 변경되며 '전력 소비'와 '발전' 간에 자주 전환될 수 있습니다. 이러한 양방향 가변 전력 흐름은 무효 전력 수요의 성격과 방향을 극도로 복잡하게 만듭니다. 따라서 일반 교통경찰에 불과한 전통적인 역률제어장치는 무효전력에 대한 단방향 보상만 수행할 수 있을 뿐, 태양광발전소의 '양방향 3차원 교통체계'를 동시에 관찰하고 지휘할 수 있는 강력한 교통지휘센터의 능력이 부족하다.

4사분면 운영 역량의 핵심 가치에 대한 심층 분석

역률 컨트롤러의 4사분면 작동 기능은 광전지 시스템의 그리드 연결 지점에서 활성 및 무효 전력의 복잡한 얽힘과 동적 흐름을 해결하기 위해 특별히 설계된 핵심 기술입니다. 4사분면 작동 능력은 유효 전력(P)과 무효 전력(Q)의 양의 방향과 음의 방향을 기반으로 전기 에너지의 흐름 상태를 4개의 작업 영역으로 나눕니다. 태양광 발전소의 경우 이 4개 사분면 각각은 태양광 발전소의 전체 그리드 연결 지점의 전반적인 작동 상태와 해당 상태에 따른 전체 보상 요구 사항에 해당합니다.

태양광 발전 시스템은 야간이나 흐린 날에 전기를 생산하지 않을 때 일반 전기 사용자처럼 행동하여 유효 전력을 소비하는 동시에 그리드에서 유도성 무효 전력을 흡수할 수도 있습니다. 역률 제어기는 저전압 션트 커패시터 그룹을 켜서 무효 전력 부하를 주입하도록 커패시터 스위칭 장치에 지시해야 합니다. 그러나 태양광 발전 시스템이 충분한 조명 조건에서 전기를 생산하는 경우 태양광 인버터는 그리드에 유효 전력을 공급하며 상황은 완전히 다릅니다. 이때 장거리 케이블에서 발생하는 용량성 충전 효과로 인해 태양광 발전 시스템이 용량성 무효 전력을 그리드에 피드백하여 그리드 연결 지점의 전압이 증가할 수 있습니다. 역률 컨트롤러는 과도한 용량성 무효 전력을 흡수하기 위해 유도성 무효 전력 출력 기능을 갖춘 SVG 또는 하이브리드 보상 장치를 지시할 수 있어야 합니다. 더 중요한 것은 현대 그리드 규정에 따라 태양광 발전소가 그리드를 방해하기 위해 무효 전력을 피드백하지 않을 뿐만 아니라 전압을 지원하기 위한 파견 명령에 따라 유도성 또는 용량성 무효 전력을 동적으로 제공할 수 있는 능력을 갖추어야 한다는 것입니다. 이는 역률 컨트롤러가 4개 사분면 모두에서 무효 전력 흐름을 관리하고 "수동 보상"에서 "능동 지원"으로 전환할 수 있다고 주장합니다.

4사분면 운영 능력의 부재가 촉발할 실제 위험

4사분면에서 작동하는 기능이 없는 기존 역률 제어기를 채택하면 저전압 무효 전력 시스템은 발전 중 실제 무효 전력 수요를 정확하게 파악할 수 없습니다. 기존의 역률 컨트롤러는 잘못된 판단과 잘못된 작동이 발생하기 쉽습니다. 가장 일반적인 문제는 태양광 발전소의 발전 기간 동안 발전소 내의 무효 전력 보상 시스템이 용량성 무효 전력을 처리할 수 없어 과전압 트립 및 발전 손실이 발생한다는 것입니다. 동시에, 태양광 발전소의 저전압 무효 전력 보상 시스템이 무효 전력 출력 방향을 정밀하게 제어할 수 없기 때문에 태양광 발전소는 역률 기준을 충족하지 못하여 전력망 회사로부터 경제적 처벌을 받을 가능성이 높습니다. 장기적으로 태양광 발전의 복잡하고 동적 무효 전력 수요에 대처하기 위해 4개 사분면에서 작동할 수 있는 기능이 없는 기존 역률 컨트롤러와 이에 의해 제어되는 보상 장비를 사용하면 장비 마모가 악화되고 전체 태양광 배전 시스템의 안정적인 작동에 영향을 미칠 것입니다.

Geyue Electric JKFG 시리즈: 광전지 시나리오에 맞춰진 스마트 솔루션

"기존 단방향 보상 컨트롤러를 사용하기 때문에 태양광 발전소는 발전과 전력 소비 간의 전환에 적응할 수 없어 부정확한 무효 전력 보상으로 인해 벌금이 발생하고 장비 작동이 중단되며 시스템이 불안정해진다"는 업계의 문제점을 철저히 이해함으로써 Geyue Electric은 강력한 R&D 플랫폼과 자동화된 제조 기반을 활용하여 태양광 시나리오용으로 특별히 설계된 JKFG 시리즈 저전압 역률 컨트롤러를 출시할 수 있었습니다. 이 역률 컨트롤러 시리즈는 국제 및 국내 표준을 엄격히 준수하며 핵심 기능은 정확한 4사분면 작동 기능을 달성하는 데 있습니다. 이 일련의 역률 컨트롤러는 태양광 발전의 변화를 정확하게 감지하고 실제 무효 전력 수요 방향과 부하 크기를 정확하게 결정하여 커패시터 뱅크 또는 혼합 보상 장치에 밀리초 단위로 정확한 응답을 하도록 명령할 수 있습니다. 당사는 특히 4사분면 분석의 정확성을 보장하기 위해 JKFG 시리즈 저전압 역률 컨트롤러에서 지정한 전류 방향(또는 전력 측정 방향)에 따라 태양광 발전 현장의 변류기 극성을 올바르게 연결해야 하며, 이는 JKFG 시리즈 저전압 역률 컨트롤러의 전체 효능을 최대한 발휘하기 위한 초석임을 강조합니다.

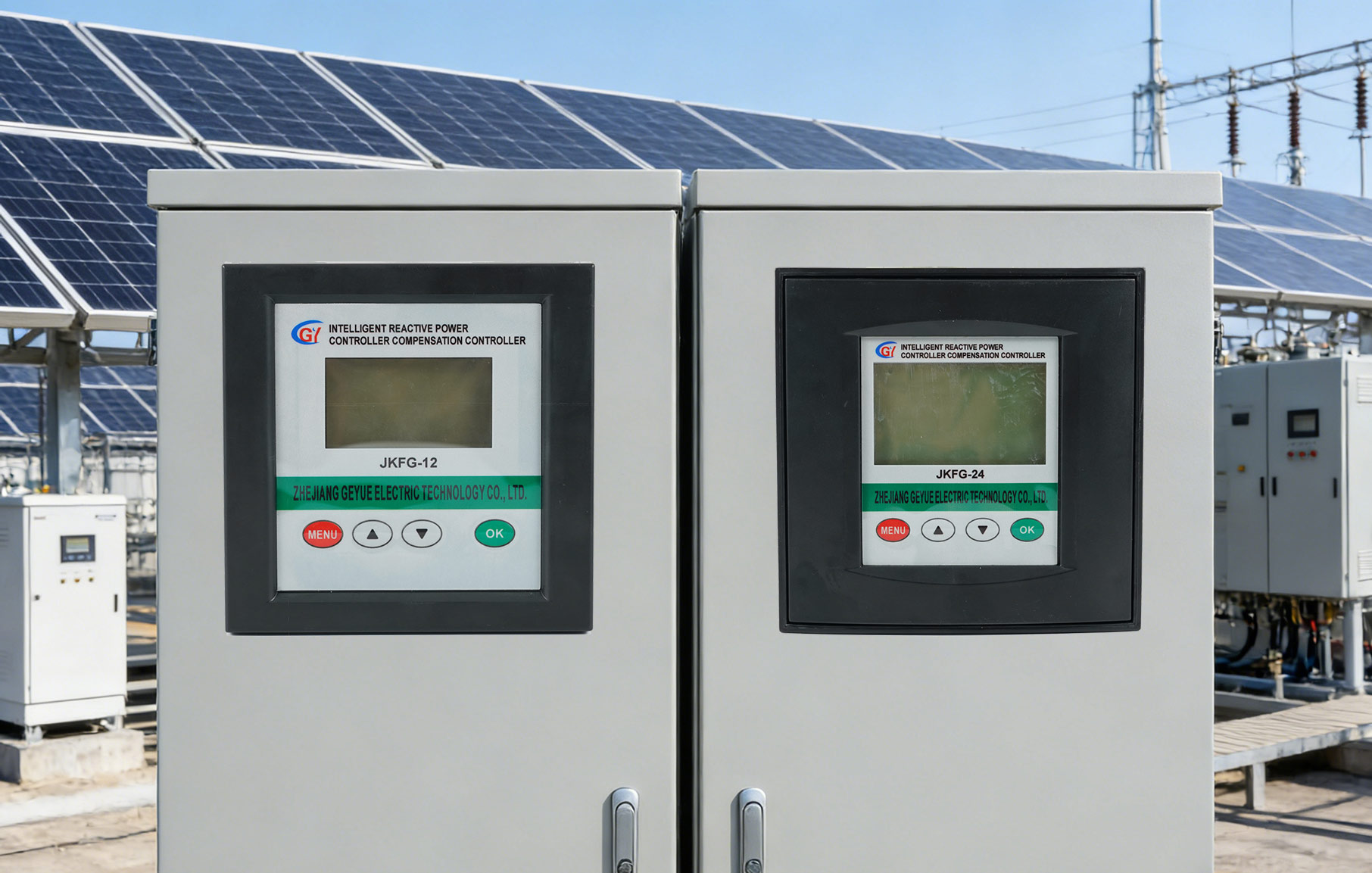

우리의JKFG-12 광전지 전용 역률 컨트롤러그리고JKFG-24 광전지 전용 역률 컨트롤러태양광발전소의 우호적인 전력망 연결, 안정적인 운영, 전반적인 수익 증대를 보호하는 지능형 수호자입니다. 단일 역률 컨트롤러부터 완전한 저전압 무효 전력 보상 솔루션에 이르기까지 Geyue Electric은 항상 고객에게 높은 신뢰성 가치를 제공하기 위해 최선을 다해 왔습니다. 귀하의 태양광 발전소에 대한 저전압 무효 전력 보상 요구 사항을 자유롭게 보내주십시오.info@gyele.com.cn. 우리는 귀하의 프로젝트에 맞는 맞춤형 보상 솔루션을 제공할 수 있기를 기대합니다. Geyue Electric을 선택하는 것은 선도적인 기술로 에너지 전환의 과제를 침착하게 해결하기로 선택한 것입니다.
