리액턴스 비율이 7%인가요, 아니면 14%인가요? 고조파 위험을 효과적으로 방지하려면 직렬 반응기를 어떻게 선택해야 합니까?

저전압 배전 시스템에서는 무효 전력 보상 및 고조파 관리가 전력 품질 확보를 위한 최우선 과제로 자리잡고 있습니다. 전력망에 주파수 변환기, 정류기와 같은 비선형 부하가 있는 경우 이러한 부하에서 생성된 고차 고조파는 전력망을 오염시킬 뿐만 아니라 역률 커패시터 및 전체 저전압 무효 전력 보상 시스템의 안전한 작동을 직접적으로 위협합니다. 중국 저전압 무효 전력 보상 분야의 선두 제조업체인 Geyue Electric은 직렬 리액터의 올바른 리액턴스 비율을 선택하는 것이 신뢰할 수 있는 필터링 보상 시스템을 구축하기 위한 주요 기술 결정이라는 것을 분명히 이해하고 있습니다.

리액턴스율: 고조파 제어를 위한 "튜닝 주파수"

직렬 리액터의 리액턴스 속도는 무작위로 설정된 매개변수가 아닙니다. LC 회로가 어떤 고조파로 구성되어 있는지 결정합니다.직렬 반응기그리고커패시터낮은 임피던스를 나타냅니다. 이 회로는 특정 주파수의 고조파 전류에 "흡수" 효과가 있는 음향 공진기 공동과 같습니다. 리액턴스 비율이 7%인 회로는 주로 전력망에서 가장 높은 함량의 7차 고조파(350Hz)를 조정하고 감쇠합니다. 반면 리액턴스율이 14%인 회로는 주로 5차 고조파(250Hz)를 조정하고 감쇠합니다. 직렬 반응기의 리액턴스 비율(7% 또는 14%)을 선택하는 것은 먼저 현장의 고조파 스펙트럼을 정확하게 진단하는 데 달려 있습니다. 잘못된 선택은 고조파를 억제하는 데 실패할 뿐만 아니라 특정 고조파의 공명 증폭을 유발하여 재앙적인 결과를 초래할 수도 있습니다. Geyue Electric은 저전압 무효 전력 보상 방식을 설계하기 전에 전력 품질 측정을 위해 전문 장비를 사용하거나 역률 제어기에 내장된 고조파 분석 기능을 활용하여 핵심 데이터를 얻어 직렬 리액터에 대한 합리적인 리액턴스 비율을 과학적으로 선택하기 위한 실질적인 기반을 제공할 것을 항상 권장합니다.

사이의 차이7%그리고14%일반적인 애플리케이션 시나리오

실제 적용에서 직렬 리액터의 리액턴스 속도 선택은 부하 특성과 밀접한 관련이 있습니다. 주파수 변환기 및 중주파 용광로와 같은 장비가 지배하는 중공업 및 공정 산업 시나리오에서 고조파 스펙트럼은 일반적으로 5차 고조파에 의해 지배됩니다. 이러한 경우 이 고조파 전류를 효과적으로 흡수하고 과전류 손상으로부터 커패시터를 보호하려면 임피던스 비율이 14%인 직렬 리액터를 선택해야 합니다. 정류 장비가 지배적인 데이터 센터, 상업용 건물 및 산업 환경에서는 7차 고조파 성분이 더 두드러지는 경우가 많습니다. 이러한 경우 리액턴스 비율이 7%인 방식이 더 적합합니다. 고급 무효 전력 보상 시스템은 주요 고조파 스펙트럼을 포괄하기 위해 서로 다른 리액턴스 속도로 여러 개의 조정된 필터 분기를 구성할 수 있습니다. 핵심역률 컨트롤러시스템에서는 유연한 커패시터 스위칭 전략을 구현하여 모든 지점의 지능적인 조정 관리를 수행합니다. 이 아키텍처 설계는 복잡한 고조파 환경을 처리하고 궁극적으로 전력 품질의 정교한 관리를 달성하도록 특별히 설계되었습니다.

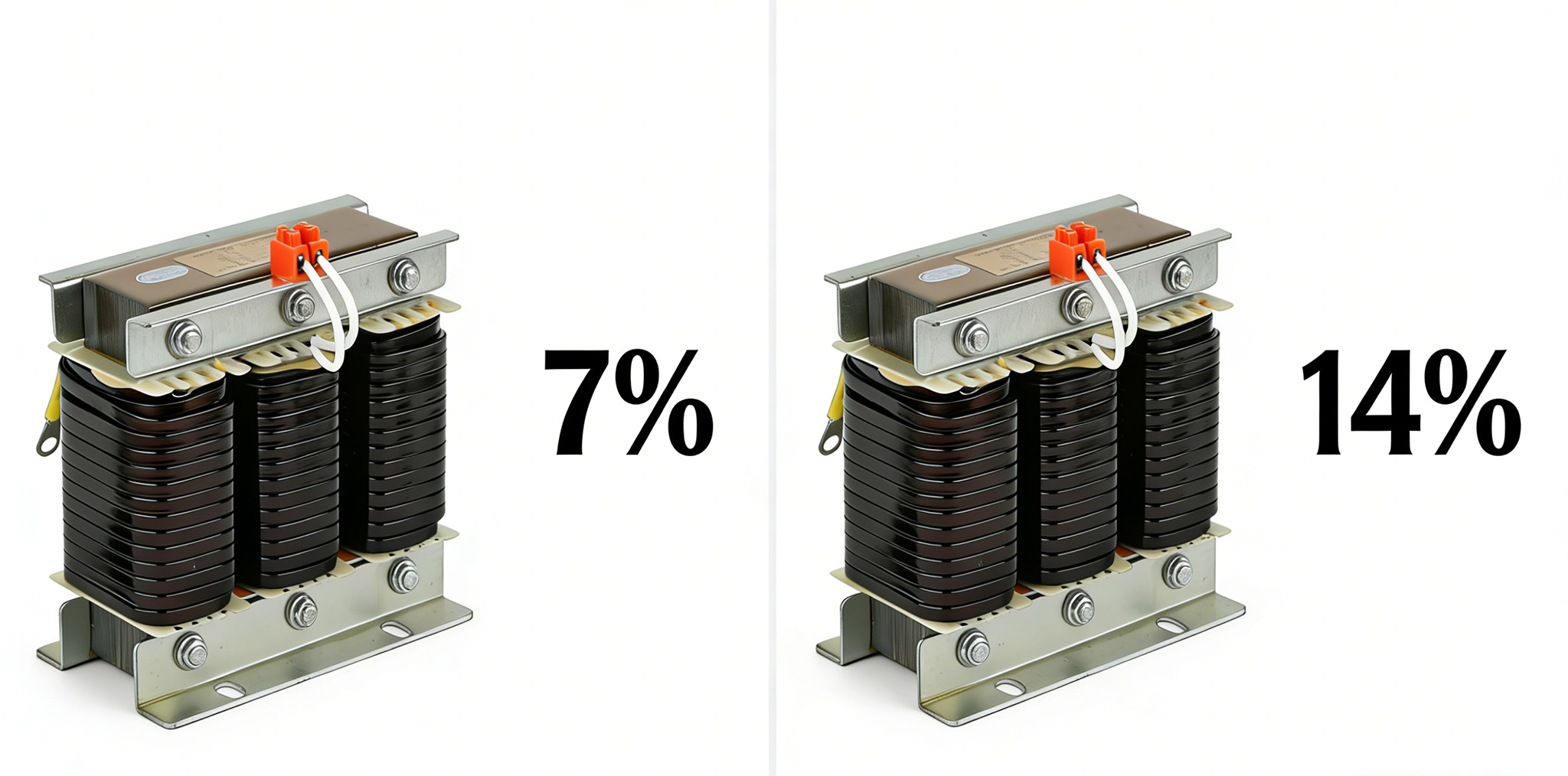

Geyue Electric의 CKSG 시리즈: 신뢰할 수 있는 유전자의 모든 백분율

직렬 리액터의 리액턴스 속도의 정확도는 설계 도면에 지정하는 것만으로도 충분합니다. 직렬 반응기의 장기적인 안정성과 신뢰성은 제조업체의 뛰어난 제조 공정에 의해 보장되어야 합니다. Geyue Electric이 출시했습니다.CKSG 시리즈 저전압 시리즈 리액터는 이러한 까다로운 요구 사항을 충족하도록 특별히 설계되었습니다. 7% 또는 14% 리액턴스 모델이든 당사에서는 항상 고품질의 수입 냉연 방향성 규소 강판을 코어 소재로 사용하며, 독특한 에폭시 수지 주조 및 경화 공정을 통해 코어의 에어 갭이 진동 및 온도 변화에도 절대 이동하지 않아 인덕턴스 값의 평생 안정성을 보장합니다. 당사의 시리즈 리액터 코일은 H급 절연 시스템 및 진공 함침 공정과 결합된 고순도 무산소 구리 권선을 사용하므로 시리즈 리액터는 고온 및 고부하 조건에서도 극히 낮은 온도 상승과 작동 소음을 유지할 수 있습니다. 이러한 확고한 정밀도 추구는 모든 사용자에 대한 당사의 영원한 약속입니다. 당사 시리즈 리액터의 리액턴스 비율의 모든 백분율 지점은 정말 정확하며 무효 전력 보상 시스템에서 각 조정 필터 분기의 필터링 효과를 위한 견고한 하드웨어 기반 역할을 합니다.

Geyue Electric은 시스템 관점에서 전문적인 진단, 정확한 선택, 고품질 부품 공급 및 지능형 제어를 포괄하는 완전한 가치 사슬을 사용자에게 제공하기 위해 최선을 다하고 있습니다. 당사의 기술 팀은 전력망의 부하 특성을 분석하고 최적의 7% 또는 14% 리액턴스 비율 구성 방식을 권장하거나 더 복잡한 하이브리드 필터 보상 캐비닛을 설계할 수도 있습니다. 올바른 리액턴스 비율을 선택하는 것은 고조파 위험을 방지하기 위한 과학적 출발점입니다. Geyue Electric을 선택하면 전체 전력 품질 관리 시스템에 안정적인 수명을 제공할 수 있습니다. 저전압 무효전력 보상에 관한 문의사항을 아래로 보내주세요.info@gyele.com.cn. CKSG 시리즈 리액터의 견고한 보호와 전문적인 시스템 설계 역량을 통해 전력망의 순도와 효율성을 공동으로 보호하겠습니다.
