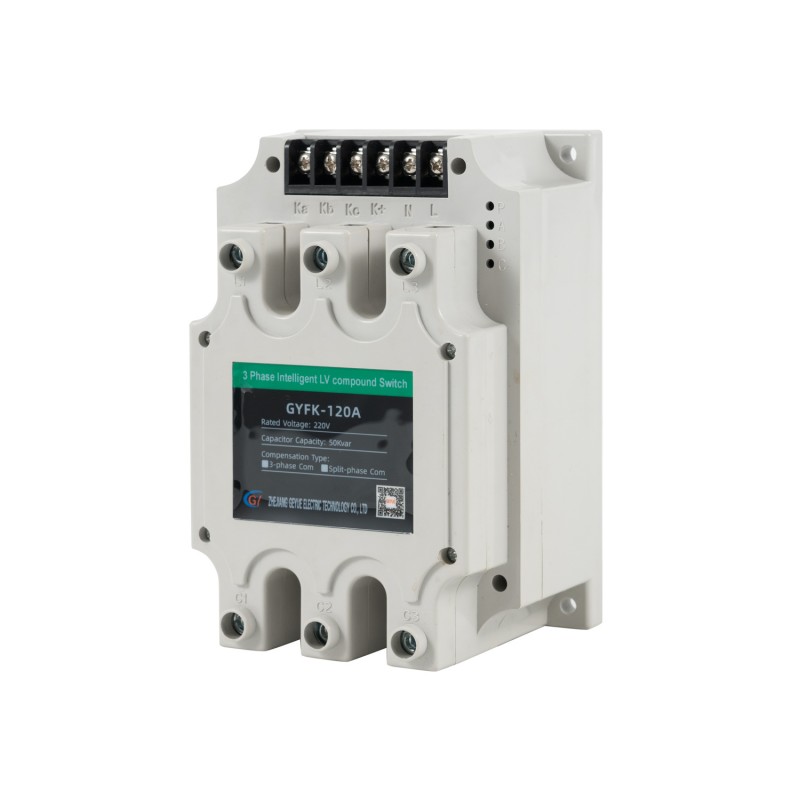

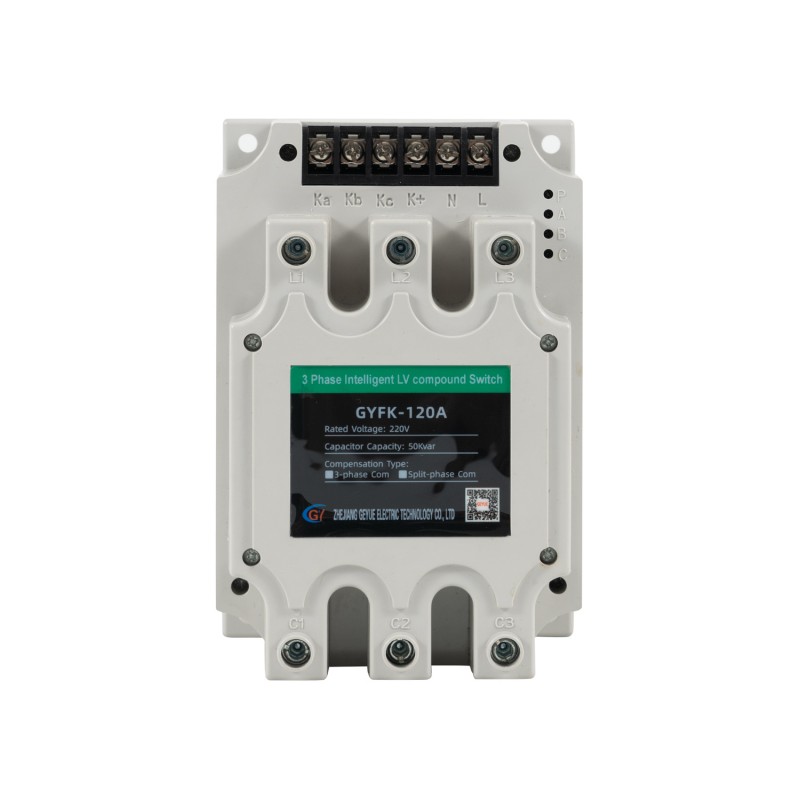

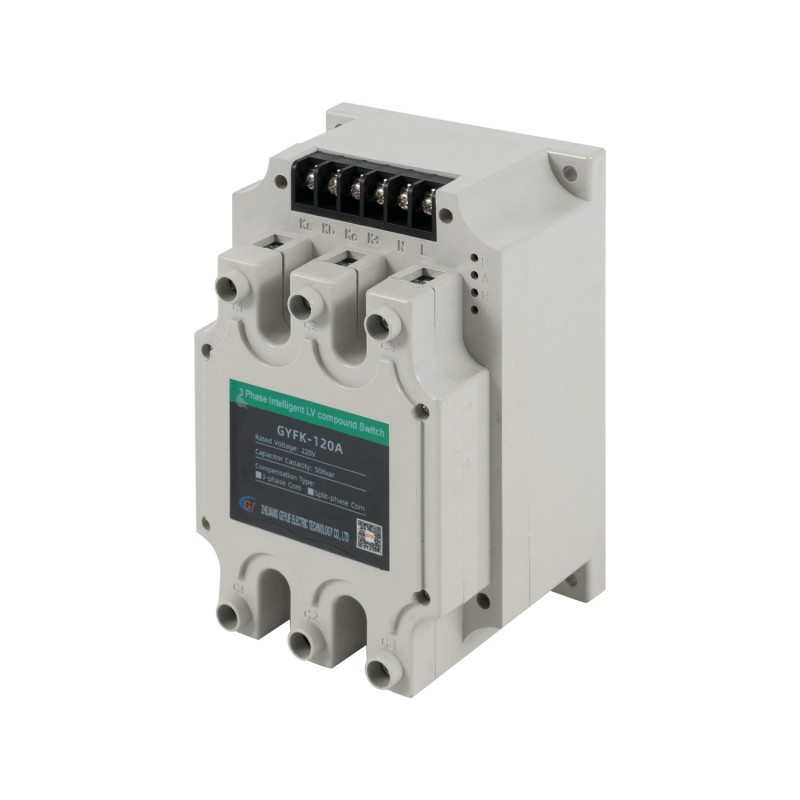

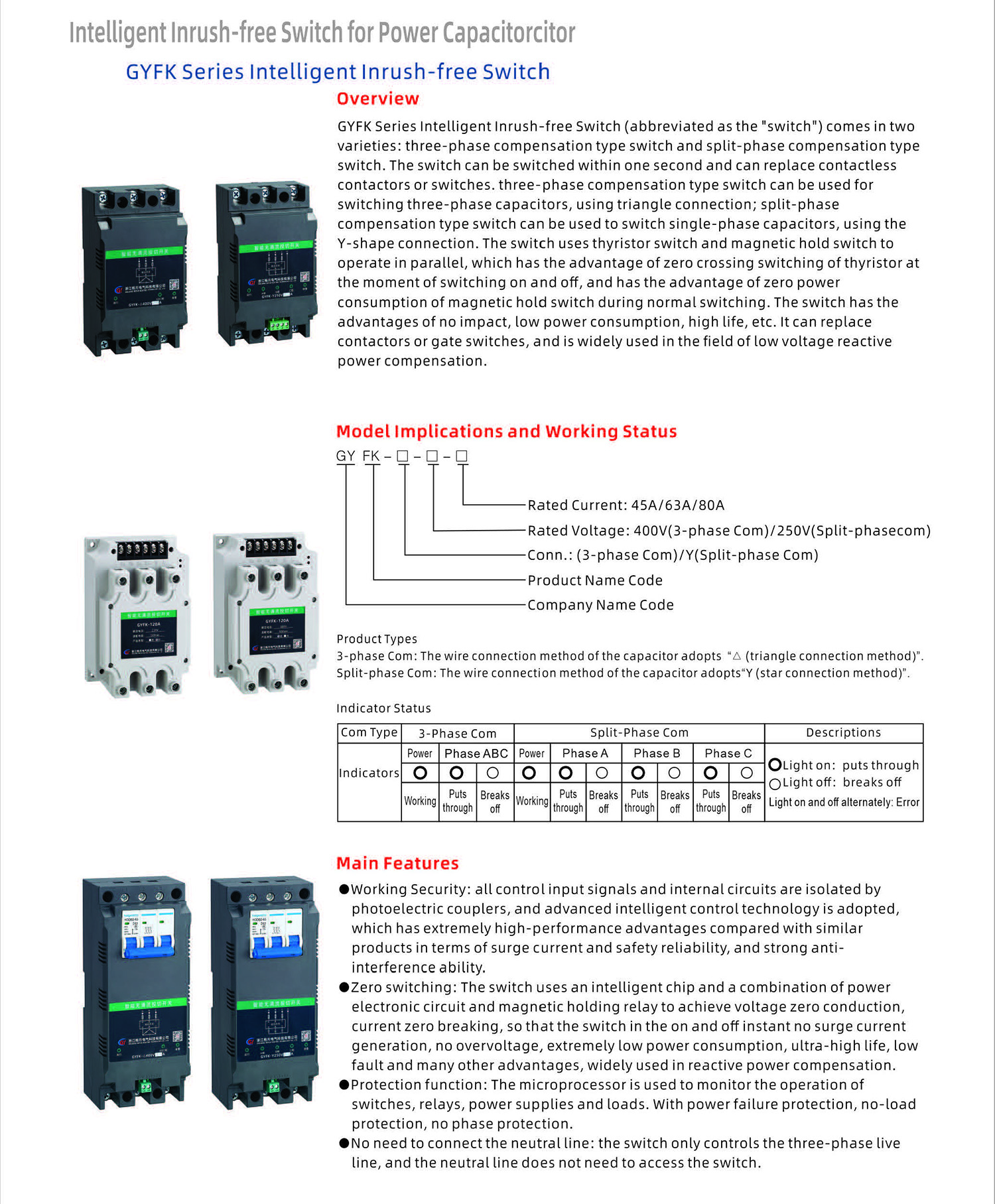

GYFK-1220A 220V 50KVAR 분할 위상 보상 3 상 지능형 저전압 컴파운드 스위치

1. 시스템 구성.
일반적으로, Geyue 전기 저전압 전력 보상 시스템은 커패시터 뱅크, 자동 보정 컨트롤러 및 GYFK-120V 50KVAR 분할 단계 보상 3 상 지능형 저전압 화합물 스위치의 세 가지 기본 구성 요소로 구성됩니다.
Capacitor bank: Provides reactive power compensation and is usually divided into multiple groups, with each group having a smaller capacity for convenient stepwise switching.
자동 보정 컨트롤러 : 시스템의 전압, 전류 및 전력 계수와 같은 매개 변수를 실시간으로 모니터링합니다. GYFK-1220A 220V 50KVAR 분할 상 보정을 제어합니다.
GYFK-1220A 220V 50KVAR 분할 위상 보상 3 상 지능형 저전압 화합물 스위치 : 각 위상 커패시터의 비 서지 스위칭을 담당하고 분할상 보상을지지합니다. 과전압, 저전압, 위상 손실 및 온도와 같은 보호 기능이 있습니다.
기타 구성 요소 : 미니어처 회로 차단기 (예 : DZ47)는 각 위상 커패시터 브랜치에 대한 과부하 및 단락 보호를 제공합니다. 전류 변압기 (CT)는 컨트롤러의 시스템 전류 신호를 수집하는 데 사용됩니다.

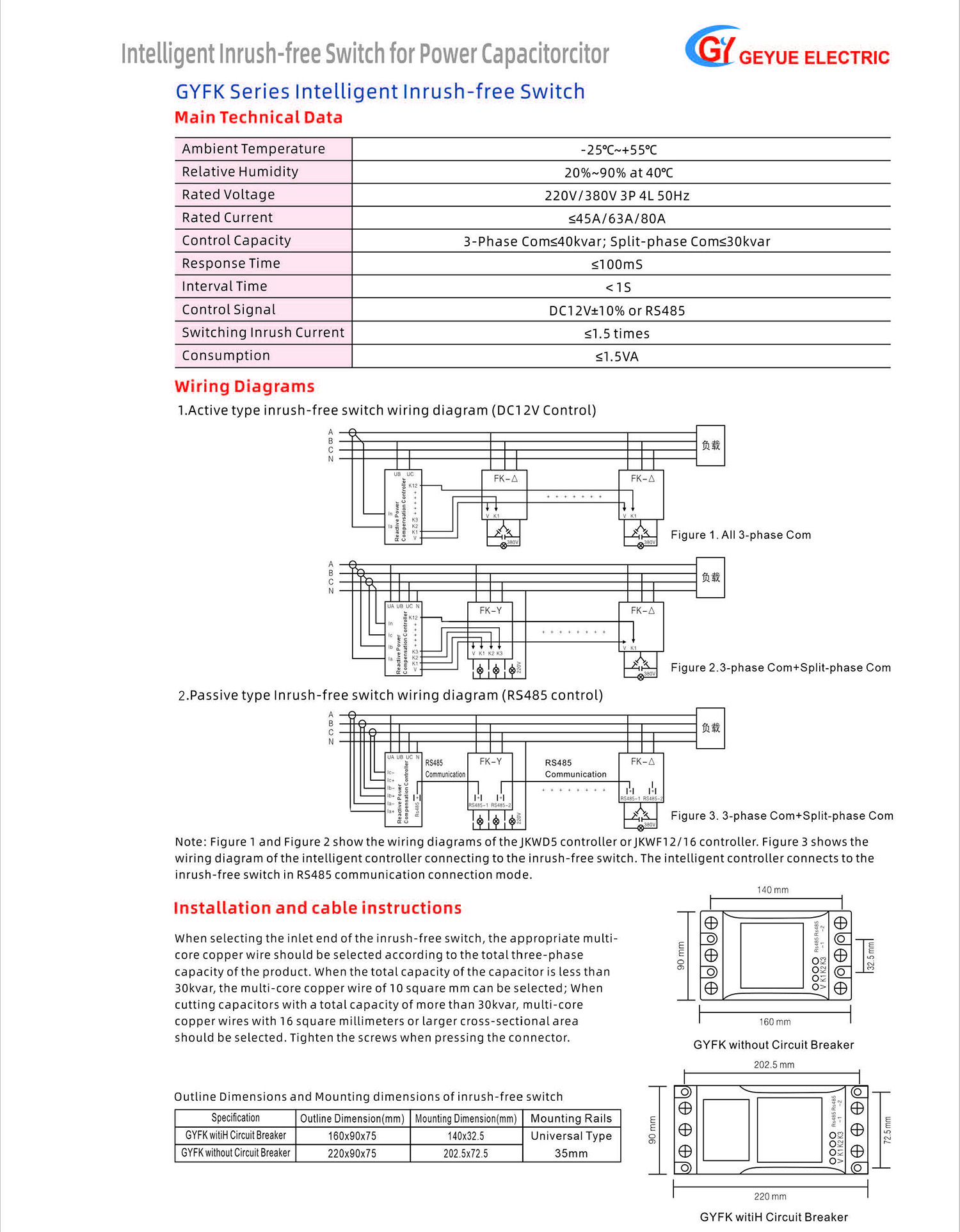

2. 조합 모드
컨트롤러와 복합 스위치 간의 연결 : 자동 보정 컨트롤러는 GYFK-1220A 220V 50KVAR 분할 상 보정에 연결되어 있습니다. 컨트롤러는 실시간 모니터링 데이터를 기반으로 한 3 상 지능형 저전압 컴파운드 스위치 3 상 지능형 저전압 화합물 스위치에 전환 지침을 보냅니다.
커패시터 뱅크의 그룹화 : 커패시터 뱅크는 용량 (예 : 5 Kvar, 10 Kvar, 15 Kvar 등)으로 여러 그룹으로 나뉩니다. 각 그룹은 복합 스위치에 해당합니다. 각 단계의 커패시터 뱅크는 분할 단계 보상을 달성하도록 독립적으로 구성됩니다.
보호 장치 구성 : 각 위상 커패시터 브랜치에 소형 회로 차단기 (예 : DZ47)를 설치하여 과부하 및 단락 보호를 제공합니다. 전류 변압기 (CT)는 메인 회로에 설치되어 시스템 전류 신호를 수집합니다.

3. 작업 원칙
작업 원칙 실시간 모니터링 : 자동 보정 컨트롤러는 현재 변압기 (CT) 및 전압 신호를 통해 시스템의 전압, 전류 및 전력 계수와 같은 매개 변수를 모니터링합니다.
반응 전력 수요 계산 : 컨트롤러는 모니터링 된 데이터를 기반으로 시스템의 반응 전력 수요를 계산하고 입력하거나 차단 해야하는 커패시터 용량을 결정합니다.
위상별 보상 제어 : 컨트롤러는 각 단계의 반응성 전력 수요에 따라 각각 상응하는 GYFK-1220A 220V 50KVAR 분할 보상에 각각 전환 지침을 보냅니다. 복합 스위치는 전압 또는 전류의 제로 교차로에서 커패시터를 켜거나 끄기 위해 스위치를 켜거나 끄기 위해 스위치를 끄십시오.
보호 기능 : GYFK-1220A 220V 50KVAR 분할 위상 보정 3 상 지능형 저전압 화합물 스위치 및 소형 회로 차단기는 과부하, 단락, 과전압 및 저전압과 같은 보호를 제공하여 시스템의 안전한 작동을 보장합니다.
동적 조정 : 컨트롤러는 시스템 부하의 변화에 ​​따라 커패시터의 스위칭 상태를 동적으로 조정하여 전력 계수가 항상 세트 범위 내에서 유지되도록합니다.
