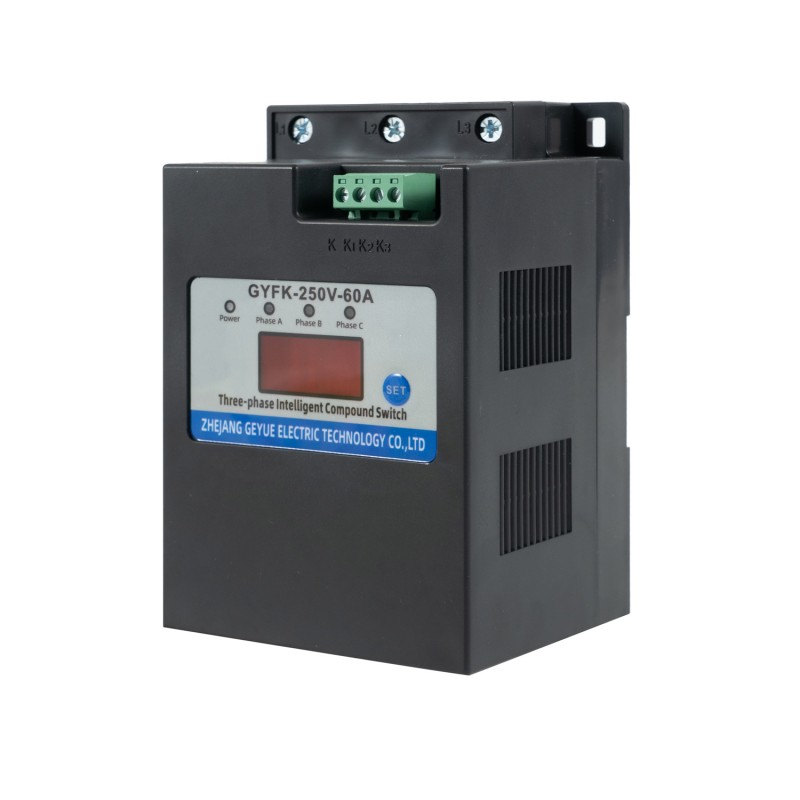

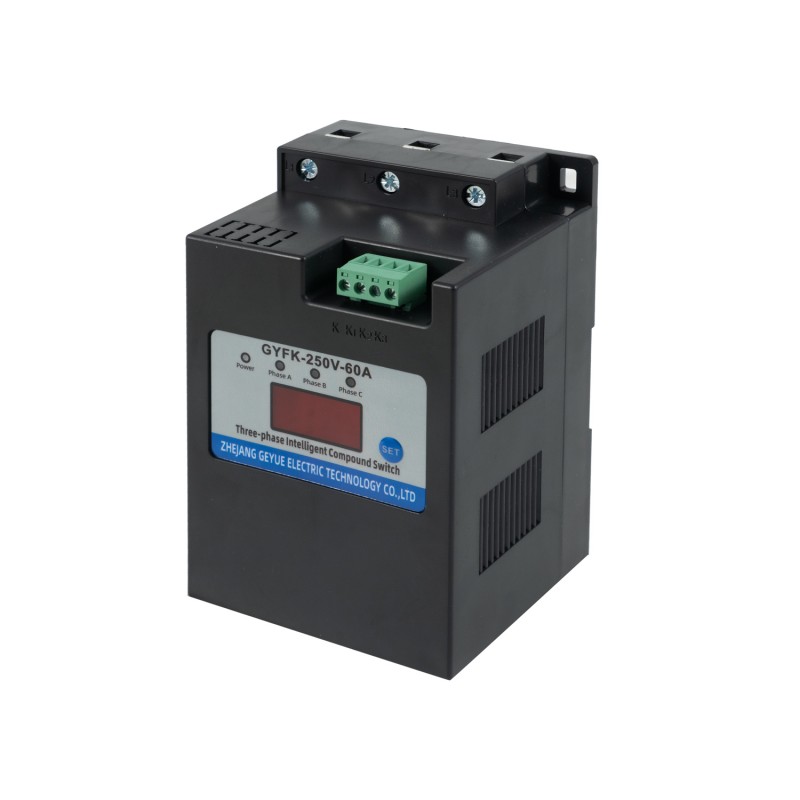

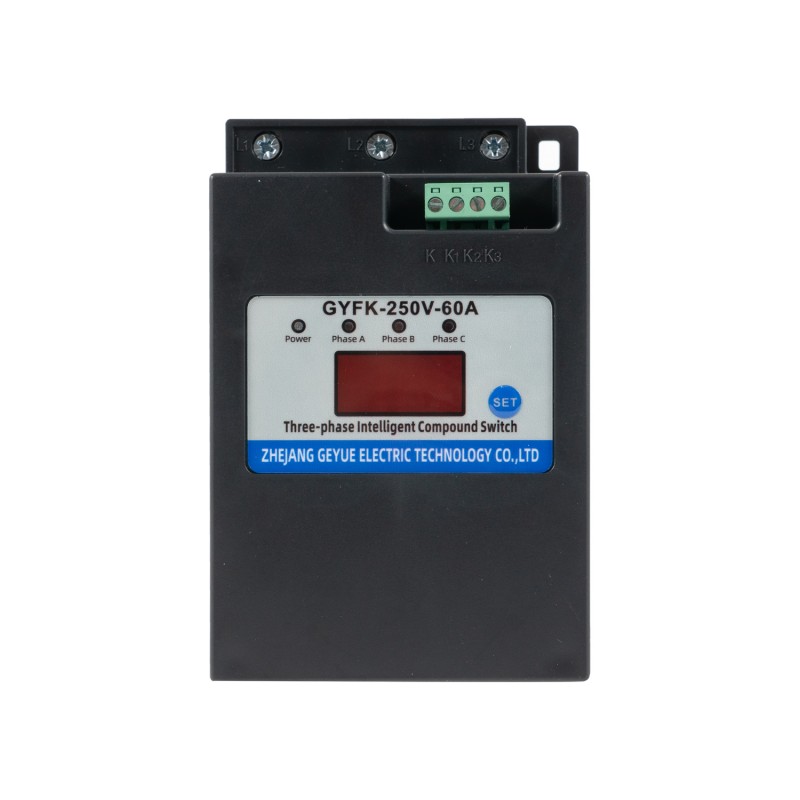

GYFK-250V 분할 위상 보상 삼상 복합 스위치

고효율, 에너지 절약, 계통 보안을 추구하는 현대 산업 분야에서 저전압 무효 전력 보상 기술은 새로운 차원의 획기적인 혁신을 겪고 있습니다. 돌입 전류 억제와 작동 손실 절감 사이의 절충이 필요한 기존 커패시터 스위칭 방식의 본질적인 모순으로 인해 오랫동안 많은 엔지니어들이 어려움을 겪었습니다. 전력 품질 분야에서 10년 이상의 경험을 보유한 전문 장비 제조업체인 Geyue Electric은 저전압 무효 전력 보상 기술의 본질에 대한 깊은 이해를 바탕으로 GYFK-250V 분할 위상 보상 3상 복합 스위치를 성공적으로 출시했습니다. 이 혁신적인 복합 스위치는 사이리스터와 기계적 접점의 장점을 결합하여 이러한 업계 과제를 현명하게 해결합니다.

원활한 스위칭: Zero-Inrush 기술의 정확성

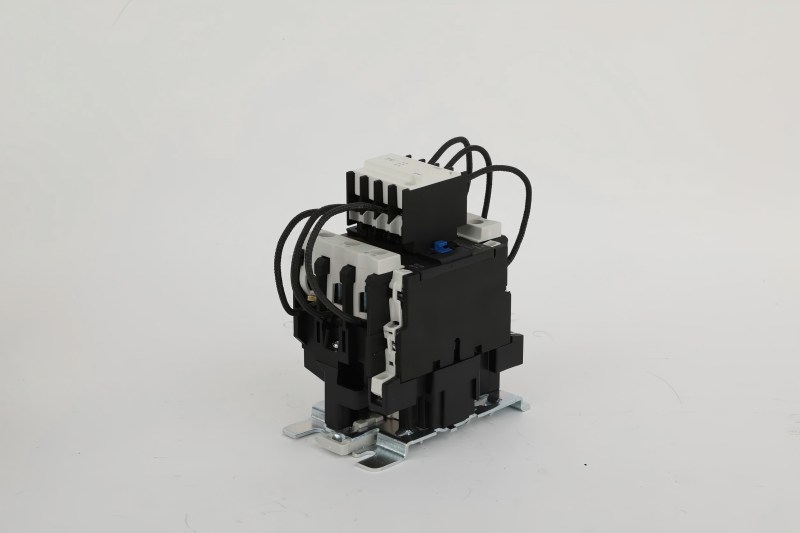

전통적인 기계식 스위치인 CJ19 시리즈 AC 접촉기는 고유한 기계적 히스테리시스 및 접점 바운스 특성으로 인해 AC 전압 제로 크로싱 지점에서 스위칭 동작을 정확하게 캡처하고 실행하기 어렵습니다. 이러한 기술적 한계로 인해 그리드 연결 순간에 커패시터의 단자 전압과 그리드 전압 사이에 상당한 전위차가 발생하여 필연적으로 큰 돌입 전류가 발생하게 됩니다. 이러한 돌입 전류 피크는 커패시터 정격 전류의 수십 배에 도달할 수 있으며, 이로 인해 커패시터에 전기적 스트레스가 발생하고 수명이 단축될 뿐만 아니라 그리드에 순간적인 전압 강하가 발생하여 동일한 버스바에 있는 다른 민감한 장비의 정상적인 작동을 방해할 수도 있습니다.

Geyue Electric이 개발한 GYFK-250V 분할 위상 보상 3상 복합 스위치의 핵심 설계 지혜는 혁신적인 "사이리스터 우선, 릴레이 이후" 과도 스위칭 작동 모드에 집중되어 있어 이 업계 전반의 문제를 근본적으로 해결합니다. 이 복합 스위치의 제어 시스템이 외부 스위칭 명령을 수신하면 내장된 고성능 마이크로프로세서가 즉시 지능적인 의사 결정 프로그램을 시작합니다. 마이크로프로세서는 AC 그리드 전압 파형을 고속으로 실시간 샘플링하여 정밀한 알고리즘을 통해 최적의 전압 영점 교차점을 예측하고 고정합니다.

이론적으로 "제로 스트레스" 순간을 포착하면 GYFK-250V 분할 위상 보상 3상 복합 스위치는 먼저 고속 사이리스터(예: 실리콘 제어 정류기)를 구동하여 정확한 트리거링을 수행합니다. 사이리스터는 전압이 0을 넘을 때 트리거되기 때문에 커패시터 연결 시 이론적으로 전압 서지가 없는 "제로 전압 연결"을 달성하고 연결 해제 시 전류 서지가 없는 "제로 전류 단선"을 달성합니다. 이 메커니즘은 닫히고 열리는 순간의 돌입 전류(서지 전류)를 무시할 수 있는 수준으로 억제하며 일반적으로 커패시터 정격 전류의 1.5배 이내로 제한됩니다.

이 전체 프로세스의 독창성은 마스터 마이크로 조각가처럼 GYFK-250V 분할 위상 보상 3상 복합 스위치가 강제 기계적 폐쇄에 의존하지 않고 오히려 전자 부품의 초고속 및 지능형 제어의 미래 지향적인 판단을 통해 전류 및 전압 파형이 자연스럽게 0을 교차하는 가장 부드러운 순간에 전기 연결을 완료한다는 사실에 있습니다. 이는 전력망에 "영향을 주지 않는" 유연한 액세스 및 연결 해제를 실현하고, 커패시터와 프런트 엔드 전원 공급 장치를 완벽하게 보호하며, 무효 전력 보상 시스템의 신뢰성과 내구성을 크게 향상시킵니다.

저손실 작동: 정상 상태 인텔리전스의 효율성

그러나 사이리스터는 전도 상태에서 약 1V의 전압 강하라는 물리적 특성을 가지고 있습니다. 이는 부하 전류가 장기간 사이리스터를 통해 흐를 때 상당한 전도 손실과 상당한 열이 발생한다는 것을 의미합니다. 이는 불필요한 운영 비용을 증가시킬 뿐만 아니라 저전압 무효 전력 보상 시스템의 방열 설계 및 장기적인 신뢰성에 지속적인 문제를 제기합니다. 이 문제를 완벽하게 극복할 수 있는 능력은 Geyue Electric의 GYFK-250V 분할 위상 보상 3상 복합 스위치 설계에서 입증된 엔지니어링 지혜의 또 다른 측면입니다.

사이리스터가 돌입 없는 전도를 완료하는 순간 GYFK-250V 분할 위상 보상 3상 복합 스위치 내부의 마이크로프로세서 기반 지능형 제어 회로가 즉시 다음 동작을 시작합니다. 이 지능형 제어 회로는 명령을 정확하게 발행하여 병렬 자기 래칭 릴레이(예: 기계적 접점)를 동기적으로 닫도록 빠르게 구동합니다. 자기 래칭 릴레이의 특수 접점 재질과 구조 설계로 인해 접점 폐쇄 후 접점 저항은 매우 낮으며 일반적으로 마이크로옴 수준에 도달합니다. 이 초저 저항 특성 덕분에 "최소 임피던스 경로"라는 자연 법칙에 따라 부하 전류가 사이리스터 경로에서 릴레이 경로로 빠르고 원활하게 전달됩니다.

그 후 GYFK-250V 분할 위상 보상 3상 복합 스위치의 지능형 제어 회로는 꺼짐 신호를 보내 사이리스터를 완전히 차단합니다. 따라서 그리드에 연속적으로 연결된 커패시터의 전체 정상 상태 작동 동안 모든 부하 전류는 거의 0에 가까운 기계적 접촉 채널에 의해 독립적으로 전달됩니다. "사이리스터 스위칭 및 릴레이 작동"의 이러한 조화로운 설계는 장기간 작동 중에 GYFK-250V 복합 스위치의 자체 전도 전력 소비를 매우 낮은 수준으로 줄입니다. 엄격한 테스트를 통해 GYFK-250V 복합 스위치의 전체 정상 상태 전력 소비가 1.5VA 내에서 제어될 수 있어 시스템 자체의 고효율 및 에너지 절약 작동을 실제로 달성함으로써 심각한 열 발생 및 높은 작동 에너지 소비와 같은 기존 순수 사이리스터 스위치의 고유한 기술적 단점을 근본적으로 해결하는 것으로 나타났습니다.

안정적인 시스템: 지능형 보호 보장

스위칭과 운영 성능의 균형을 맞추는 것은 단지 기초일 뿐입니다. 복잡한 산업 환경에서는 장기적으로 안정적인 작동과 포괄적인 보호가 똑같이 중요합니다. GYFK-250V 분할 위상 보상 3상 복합 스위치는 마이크로프로세서를 중심으로 한 강력한 모니터링 및 보호 시스템을 통합합니다. 입력 전원 전압, 부하 상태, 내부 사이리스터 및 계전기의 동작 상태를 실시간으로 모니터링하여 전압 이상 보호, 결상 보호, 부품 고장 자가 진단, 무부하 보호, 정전 보호 등 다양한 기능을 제공합니다. 예를 들어, 시스템 전압의 위상 손실이나 비정상적인 전원 공급이 발생하는 경우 복합 스위치가 닫히기를 거부합니다. 작동 중에 결함이 감지되면 복합 스위치가 자동으로 연결 해제됩니다. 이러한 연중무휴 자가 진단 및 보호 기능은 복합 스위치에 매우 높은 안전성과 신뢰성을 부여하여 서비스 수명을 기존 전기 부품의 수명을 훨씬 초과하는 200,000사이클로 연장합니다.

Geyue Electric의 장인정신: 첨단 기술의 신뢰성

Geyue Electric은 우수한 제품 성능이 엄격한 설계, 정교한 제조 및 적용 시나리오에 대한 깊은 통찰력에서 비롯된다고 굳게 믿습니다. 당사의 GYFK-250V 분할 위상 보상 3상 복합 스위치는 이러한 철학의 대표적인 예입니다. 고투과성 재료 선택부터 정밀 스탬핑까지, 마이크로프로세서 프로그램 최적화부터 모든 엄격한 공장 테스트(1600VAC 접촉 내전압 테스트 및 장기 노화 테스트 포함)에 이르기까지 당사의 자동화된 생산 라인 및 품질 관리 시스템은 고객에게 제공되는 모든 제품이 일관되게 우수한 품질을 유지하도록 보장합니다.

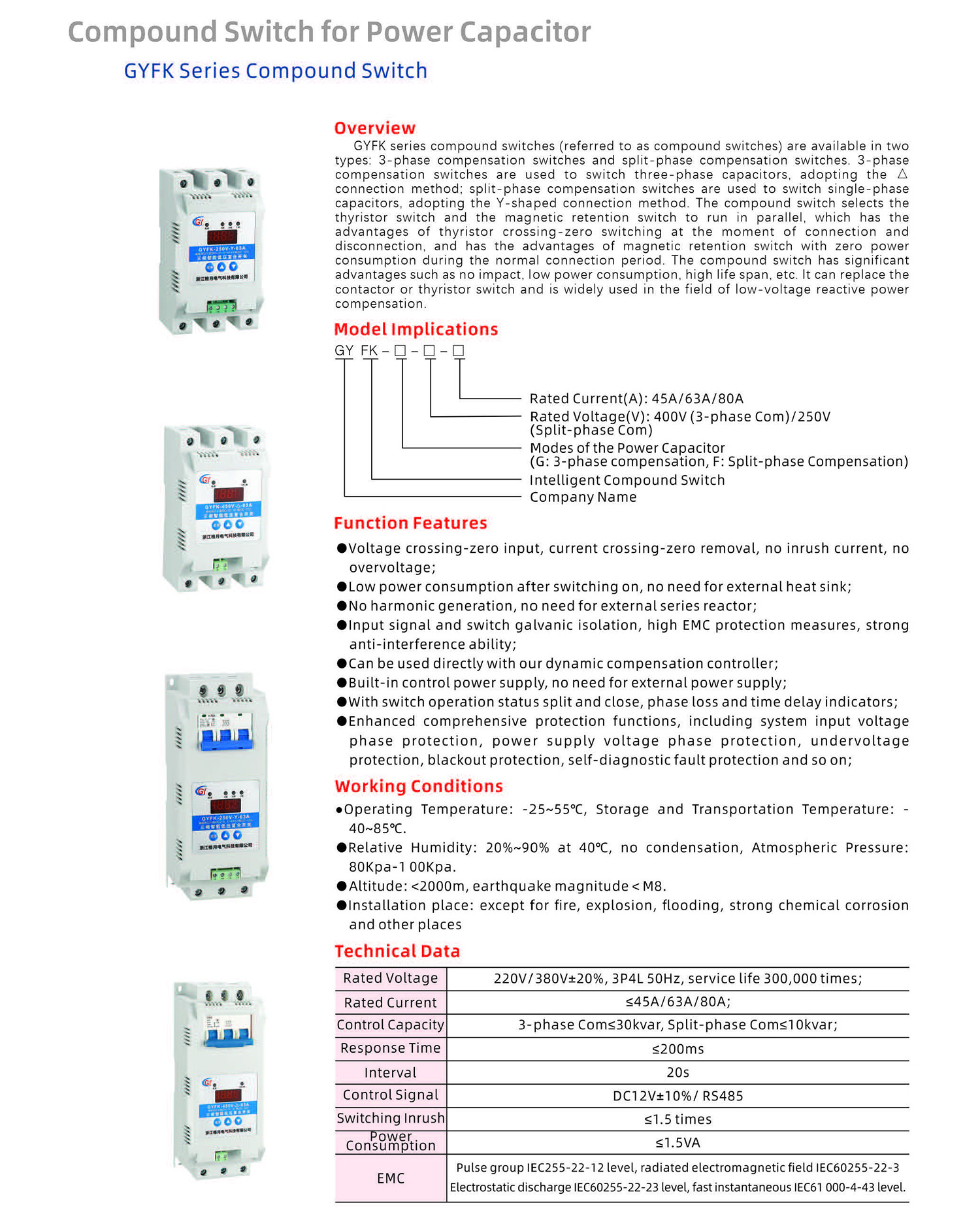

당사의 복합 스위치는 3상 보상 또는 분할 위상 보상을 모두 지원하며 각 위상에 대한 정격 보상 용량은 5~10kvar이고 응답 시간은 300밀리초만큼 빠릅니다. GYFK-250V 분할 위상 보상 3상 복합 스위치는 상업용 건물, 태양광 발전소 및 지능형 제조 생산 라인에서 흔히 발생하는 3상 부하 불균형 문제를 해결하기 위해 특별히 설계되었습니다. 역률을 효과적으로 개선하고 라인 손실을 줄일 뿐만 아니라 분할 위상 보상을 통해 3상 전류의 균형을 유지하여 전압 품질을 근본적으로 개선하고 변압기 부하 용량과 전원 공급 장치 안전성을 향상시킵니다.
