보상 캐비닛 액세서리는 어떻게 함께 작동합니까?

머리말

보상 캐비닛고조파 억제, 반응성 전력 보상 및 전압 안정성의 세 가지 핵심 문제를 해결해야합니다. 원자로, 커패시터 및 컨트롤러는 효율적인 제어를 달성하기 위해 서로를 보완합니다. 구성 요소 제조업체로서 우리는 생산 관점에서 시너지 및 주요 선택 요소의 원칙을 분석 할 것입니다.

반응기는 고조파 제어의 핵심입니다

우리의 나노 결정질 반응기는 진공 켄칭 공정을 사용하여 0.02mm 스트립으로 형성되어 4.3W/kg의 코어 손실을 달성합니다 (실리콘 스틸 시트의 경우 8.6W/kg과 비교). 7 단계 공기 갭 설계는 플럭스 분포가 ≤3%의 불균일을 보장하여 23 차 이상의 고조파에 대한 30dB 감쇠를 달성합니다.이 원자로는 150% 과부하 상태에서 3% 미만의 성능 저하를 나타내며 12 년의 서비스 수명을 자랑합니다. 이 설계는 시스템 고조파 왜곡을 35%에서 5%로 줄이고 변압기 구리 손실을 12.7 킬로와트 감소시킵니다. 파일 시나리오를 충전하는 데 14% 원자로 등급 모델이 권장되는 반면, 태양 광 발전 시나리오에는 DC 방지 모델이 권장됩니다.

커패시터는 주로 반응성 전력 보상의 역할을합니다.

a전원 커패시터제조업체, 우리는 TANΔ ≤ 0.0002의 손실 계수를 갖는 금속 화 된 폴리 프로필렌 필름 물질을 사용한다. 미리 충전 된 커패시터 뱅크 (800 KVAR)는 플라이휠 에너지 저장 완충액과 결합되어 10ms의 응답 속도를 제공합니다. 내장 된 DC 차단 모듈은 DC 구성 요소 ≥ 3V를 감지 할 때 0.1 초 이내에 회로를 분리합니다. 이 솔루션은 150kW 하중 서지에서 0.99의 안정적인 발전 계수를 유지하여 반응성 전력 처벌을 완전히 제거합니다. 커패시터는 130% 과부하 전류를 견딜 수 있으며 -40 ° C ~ 85 ° C 범위의 주변 온도에서 안정적으로 작동합니다.

컨트롤러는 시스템의 핵심입니다.

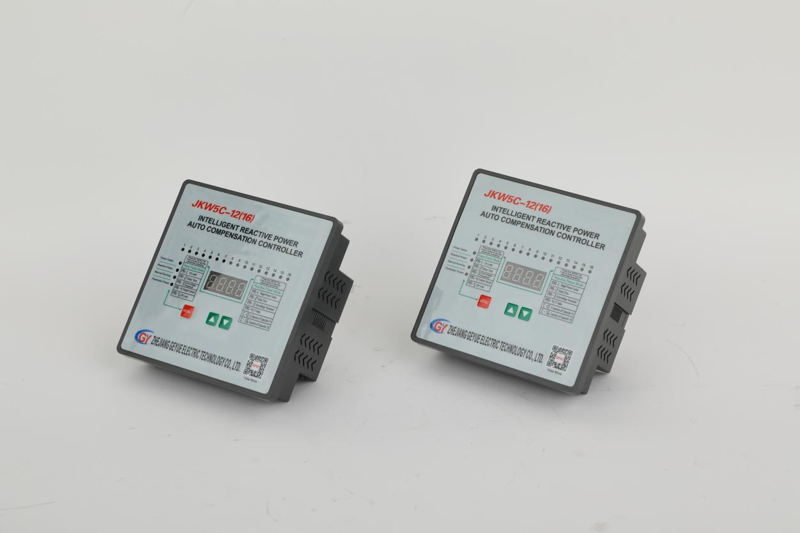

당사의 쿼드 코어 DSP 컨트롤러는 전기주기 당 128 포인트로 전력 데이터를 캡처하여 5ms 이내에 고조파 FFT 분석을 완료합니다. 배터리 충전/방전 곡선의 2 차 파생 상품을 추적함으로써 50ms 전에 반응 전력 수요를 예측합니다. 이를 통해 하중 변동 중에 즉각적인 고조파 진단, 사전 서면 보호 및 전압 안정화를 가능하게하여 예측 그리드 결함 방지 시스템을 형성합니다. CAN 버스 프로토콜을 사용하여 명령 전송 대기 시간은 1ms 미만입니다. 전압 변동이 8% 임계 값을 초과하면 플라이휠 에너지 저장소가 자동으로 조정하여 0.1 초 완충액을 제공하고 커패시터 뱅크는 전압 안정성을 유지하기 위해 전압 안정성을 릴레이 보상하여 ± 15%에서 ± 6%의 ± 0.5%를 감소시킵니다.

액세서리가 함께 작동하는 방식

시스템이 충전 파일 충격을 감지하면 컨트롤러는 5ms 이내의 갑작스런 전력 요인 하락을 식별하고 반응기가 23 차 고조파를 억제하도록 (30dB로 약화)를 억제합니다. 그런 다음 커패시터 뱅크는 10ms 이내에 파견되어 반응성 전력 갭을 채우고 플라이휠 에너지 저장소는 0.1 초 과부하 버퍼를 제공합니다. 이 세 가지 구성 요소는 50ms 이내에 2000kvar 반응성 전력 갭을 채우기 위해 함께 작동하여 전압 변동을 ± 6%내에 유지합니다.

반응기를 선택하는 방법

원자로의 반응물은 특징적인 고조파 순서와 일치해야합니다. 7 번째 고조파가 지배적 인 시나리오의 경우 14% 리액턴스 모델을 선택하십시오. 커패시터의 총 수는 최대 반응 전력 갭의 1.2 배로 구성되어야합니다. 800 KVAR 커패시터 은행은 2000 KVAR 갭에 적합해야합니다. 컨트롤러 샘플링 속도는 응답 대기 시간이 ≤5ms로 ≥128 포인트/사이클이어야합니다. 열 소산 설계의 경우, 100kvar의 커패시터마다 0.2m²의 열 소산 면적을 예약하십시오. 반응기를 수직으로 설치할 때는 10cm 공기 덕트 클리어런스를 유지하십시오.
