Contactor의 전기 블랙홀 : 전기의 98%가 실제로 소비되지 않는 이유는 무엇입니까?
산업 컨트롤러 분야에서 전통적인 전자기 컨택 터는 구조적 에너지 소비 결함이 있습니다. 접촉 폐쇄를 유지하기 위해 코일은 5-10W의 전력을 지속적으로 소비해야하므로 전기 에너지의 95% 이상이 유효하지 않은 열로 전환됩니다. Geyue Electric 's전력 커패시터 스위칭을위한 CJ19 시리즈 AC 컨택 터자기 유지 구조를 통해 에너지 전환 경로를 물리적으로 재구성함으로써 에너지 전환 경로의 필수 변화를 달성합니다. 그것의 핵심은 전류-자극 에너지-기계 에너지의 전통적인 일원 소비 체인의 혁신 전기 에너지의 폐쇄 루프 시스템 → 자기 기계 에너지 저장 → 제로 전력 소비 유지 → 자기 에너지 재활용에있다. 컨택 터는 전력 온 후 0.5 초 이내에 전기 에너지를 소비하여 전자기력을 생성하고 이동 철 코어를 구동하여 영구 자석을 끌어 내고 자화합니다. 자화 된 NDFEB 영구 자석은 폐쇄 자기 회로를 형성하여 전자기 에너지를 안정적인 기계적 잠금 상태로 변환합니다. 어트랙션이 완료되면 시스템은 즉시 전원 공급 장치를 차단하고 영구 자석 자체의 자기력에 의존하여 폐쇄 상태를 지속적으로 유지하여 무대 제로 전류 및 제로 전원 소비 작동을 달성합니다. 이 설계는 지속적인 전원 공급 장치가 필요한 전통적인 접촉기의 전자기 유지 모드를 물리적 자기 유지 모드로 변환하여 대기 에너지 소비를 근본적으로 제거합니다.
전통적인 접촉기의 에너지 효율 결함에 대한 설명
전통적인 접촉기의 작동 원리에는 자연 에너지 효율 결함이 있습니다. 코일이 활력을 가할 때, 전자기력이 생성되어 움직이는 철 코어를 끌어냅니다. 현재, 접점을 닫아두기 위해 자기 플럭스를 유지하려면 전류를 지속적으로 공급해야합니다. AC220V/50Hz 컨택 터를 예로 들어 보면 시작 모멘트의 전력 소비는 약 30W이며 유지 단계의 전력 소비는 여전히 약 8W입니다. 이 연속 전력 소비 상태는 장비의 총 작동 시간의 95% 이상을 차지하며 대부분의 전기 에너지는 무효 열 에너지로 변환되어 코일 영역의 온도 상승이 75 ° C를 초과합니다. 오랫동안 운영되면 전기 낭비를 유발할뿐만 아니라 유통 캐비닛에 대한 추가 열산 비용이 필요하여 전력 손실 및 열 관리의 이중 부담이 형성됩니다.

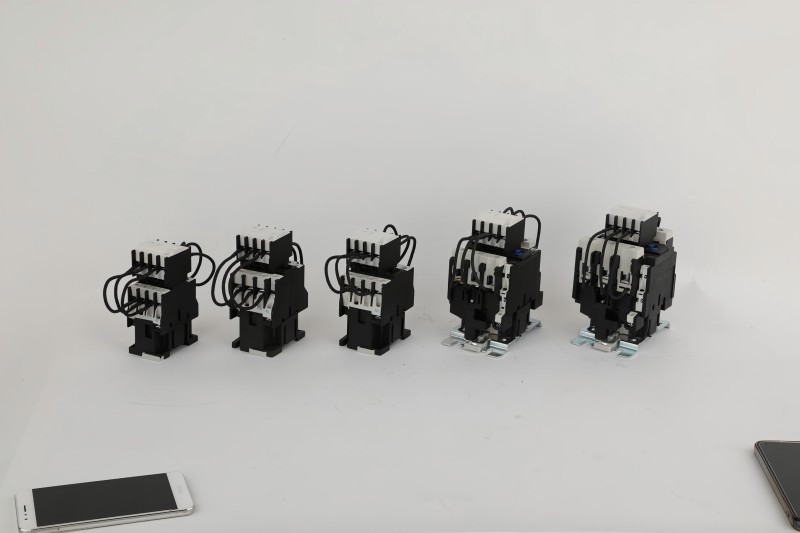

CJ19 시리즈 AC 콘택트 에너지 절약 작업 메커니즘
그만큼CJ19 시리즈 AC 컨택 터3 단계를 통해 고효율과 에너지 절약을 달성합니다. 먼저, 풀인 액션 단계에서, 펄스 코일은 0.5 초 동안 에너지를 공급하여 30 와트의 순간 전력을 생성합니다. 전자기력은 영구 자석을 자화하면서 철 코어를 닫게합니다. 그런 다음 지주 상태 단계로 들어갑니다. 자화 된 영구 자석과 철 코어는 물리적자가 잠금 구조를 형성하여 코일의 전원 공급 장치를 완전히 차단하여 전력 소비와 지속적인 폐쇄를 달성합니다. 마지막으로, 단절 작업 단계에서, 0.3 초 후진 펄스 전류가 전달되어 자기 보유를 방출하고, 스프링에 미리 저장된 기계적 에너지는 철 코어를 분리하여 분리의 전력 소비를 줄입니다. 이 3 단계의 에너지 관리는 장비가 작동 시간의 95% 동안 에너지를 소비하지 않으며 기계적 에너지를 복구하여 연결 해제 작동의 전력 소비를 줄일 수 있습니다.
CJ19 시리즈 AC 컨택러 에너지 절약 및 경제 비교 테이블
| 성능 차원 | 전통적인 접촉기 | CJ19 시리즈 AC 컨택 터 | 에너지 효율 개선 | 단위당 연간 경제적 혜택 ($ 0.12 /kWh 기준) |
| 지속적인 전력 소비 | 8W | 0W | 100% | 64kWh → $ 7.3 절약 |
| 연간 총 전력 소비 | 86kWh | ≤5kWh | 94%↓ | 총 전기 요금 절약 : $ 9.52 |
| 아크 에너지 손실 | 100% 에너지 소산 | 38% 에너지 소산 | 62%↓ | 냉각 비용을 $ 2.2로 줄입니다 |
| 코일 온도 상승 | 75 ℃ 연간 냉각 비용 $ 1.8 | 35 ℃ 연간 냉각비 $ 0.53 | 70%↓ | 에어컨 수수료 $ 1.24 절약 |
| 접촉 생활 | 3 년마다 한 번씩 교체하십시오 | 8 년마다 한 번씩 교체하십시오 | 유지 보수 수수료 ↓ 67% | 예비 부품 + 노동 $ 4.7/년을 저장하십시오 |
| 8 년 종합 소득 | - | - | 경제 도약 | 총 절약 $ 101 |
요약 : 킬로와트시의 전기를 실제로 절약하십시오
산업 전기 비용을 줄이는 사명으로 Geyue Electric은CJ19 시리즈 AC 컨택 터. 단계에서 전력 소비를 유지하고 대기 폐기물을 피하고 연간 64kWh를 절약 할 수 있습니다. 코일 온도는 40 ℃ 감소하여 열 소산 부담을 줄이고 유지 보수 비용을 줄입니다. Geyue Electric은 생산 라인에서 변전소에 이르기까지 기술 혁신을 사용하여 비용 보고서에 전력 절약 혜택을 정확하게 제공합니다. CJ19 Contactor를 선택한다는 것은 전기 요금을 실제로 절약하는 것을 의미합니다. 킬로와트시를 절약 할 때마다 절약 할 수 있으며 시간이 지남에 따라 이익이됩니다. 독점적 인 비용 절감 계획을 얻으려면 https://www.geyuecapacator.com/을 방문하십시오.
