반응기는 커패시터 폭발 문제를 어떻게 해결합니까?

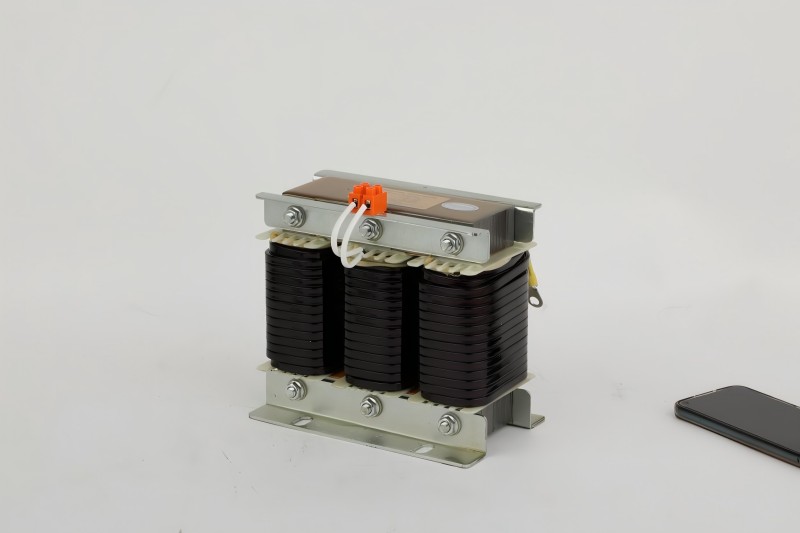

반응 전력 보상 시스템의 핵심 장치로서시리즈 원자로전력 네트워크의 만능 관리를 달성하기 위해 인덕터 코일의 전자기 유도 특성에 의존합니다. 핵심 가치 시스템은 4 가지 기술 차원을 기반으로 구축됩니다. 유도 장벽을 통해 고주파 고조파 오염원을 억제합니다. 전압 변동을 안정화하기 위해 동적 반응성 전력 보상 체인 구축; 전력 계수 편차를 정확하게 수정합니다. 손실을 줄이기 위해 장비 수준 보호 메커니즘을 설정합니다. 이러한 기능의 시너지 효과는 기본적으로 전력의 품질을 최적화하면서 장비 유지 비용과 에너지 폐기물을 줄입니다. 이 기사는 전자기 원리 및 시스템 제어의 관점에서 반응기의 기능적 구현 경로를 분석합니다.

고조파 억제 메커니즘

파워 그리드의 인버터 및 정류기와 같은 비선형 하중은 5 번째 (250Hz) 및 7 (350Hz)과 같은 정수 다중 주파수 전류의 전형적인 특성을 갖는 풍부한 고차 고조파 스펙트럼을 생성합니다. 직렬 반응기의 필수 기능은 주파수 선택 임피던스 장치를 구성하는 것입니다. 그것의 유도 리액턴스 공식 XL = 2πfl은 인덕턴스 값 l이 일정 할 때, 유도 성 반응물이 주파수 f와 선형으로 증가 함을 보여준다. 리액턴스 속도가 7%로 설계되면, 5 번째 고조파의 임피던스는 기본 파의 35 배로 증가하여 고주파 전류에 대한 강력한 감쇠 채널을 형성합니다. 핵심 제어점은 공진 주파수의 설정입니다. 엔지니어링 계산 공식 F0 = 1/(2π√lc)는 용량 성 임피던스 특성이 고조파 주파수 대역에 제시되도록하기 위해 가장 낮은 특성 고조파 아래로 조정해야합니다. 동시에, 높은 포화 자기 밀도 실리콘 스틸 시트는 120% 과부하 조건에서 선형 영역에서 자화 곡선을 유지하는 데 사용되며, 인덕턴스 변동은 ± 3% 미만입니다. 이 포괄적 인 솔루션은 시스템의 총 고조파 왜곡 속도를 35%에서 5%미만으로 줄이고 공진 과전압 위험 제거율은 99.9%를 초과합니다.

전압 안정화 메커니즘

시스템 반응 전력 부족으로 인해 전압이 감소하면 전통적인AC 컨택 터전력 전력 커패시터의 응답 지연은 80-200ms입니다. 반응기를 기반으로 한 동적 보상 시스템은 세 가지 혁신에 의존합니다. 티리스터 밸브 그룹을 사용하여 반주기 (10ms) 전환 속도를 달성합니다. 0.5% 약간의 전압 변화를 캡처하도록 DU/DT 차동 감지 회로 구성; ΔQ = u²ωc 공식을 통해 실시간으로 보상 용량을 계산합니다. 3%의 전압 강하가 감지되면 제어 시스템은 15ms 이내에 신호 처리, 전략 생성 및 트리거 펄스 출력을 완료하여 반응기 캡셔너 유닛이 정확한 반응 전력을 출력하도록 유도합니다. 이 프로세스는 반응기의 Inrush 전류 억제 특성에 대한 완전한 플레이를 제공하여 커패시터 폐쇄 전류가 정격 전류의 20 배 이내 (기존 솔루션에 도달)로 제한하는 동시에 스위치 아크 통치 속도를 78%로 억제하여 대상 ± 1%의 대상 범위 내에서 전압 편차를 제어합니다.

전력 계수 개선 경로

유도 부하로 인한 지연 전류 구성 요소는 전력 계수를 0.7 미만으로 감소시킵니다. 전원 공급 부서는 "전력 계수 조정 전기 수수료 방법"에 따라 보상 및 처벌을 구현합니다. 직렬 반응기의 보정 메커니즘은 3 단계로 나뉩니다.전원 커패시터유도 리액턴스 특성은 Inrush 전류 피크를 안전한 임계 값으로 제한합니다. 작동하는 동안 LC 필터 채널이 형성되어 배경 고조파 전압 왜곡 속도를 15% 내지 3%로 압축합니다. 자동 튜닝 모듈은 PID 알고리즘을 통해 커패시터 스위칭 구성을 지속적으로 추적하고 동적으로 조정하도록 구성됩니다. 실제 작업 데이터에 따르면 시스템은 200ms에서 전력 계수를 0.8에서 0.99로 증가시키고 정상 상태 변동은 0.01보다 작습니다. 평균 월간 전력 계수 전기 수수료는 20,000 달러의 벌금에서 10,000-20,000 달러의 보상으로 변경됩니다.

장비 보호 기능 실현

고조파 환경에서의 장비 손실은 세 가지 물리적 효과에서 비롯됩니다. 피부 효과는 주파수의 제곱근에 지체 저항을 증가시킵니다. 와상 전류 손실은 주파수 제곱에 비례합니다. 히스테리시스 손실은 주파수 및 자기 플럭스 밀도 진폭에 비례합니다. 반응기는 고조파 필터로서 250Hz 성분을 20dB 이상 감쇠시켜 1600KVA 변압기의 하중 손실을 12.7kW 이상 감소시킨다. 동등한 연간 전기 절약은 110,000도이며, 와인딩의 핫 스팟 온도 상승은 23K, 단열재 노화율은 1/3.7로 감소하고 장비 수명은 15 년에서 25 년으로 연장되며 결함 유지 빈도는 68%감소합니다.

경제적 가치 세대

이 시리즈 반응기의 경제적 혜택 모델에는 직접 및 간접적 인 이점이 포함됩니다. 1000kVA 분배 시스템에서 고조파 제어는 변압기와 라인 손실을 9.8kW로 줄여 연간 86,000kWh의 전기를 절약합니다. 커패시터 폭발 사고율은 0이므로 매년 평균 $ 10,000의 예비 부품 비용을 절약합니다. 다운 타임 손실 제거는 $ 40,000에 해당합니다. 그리고 Power Factor 보너스의 연간 소득은 $ 5,000입니다. 정적 투자 급여 기간은 2.3 년이며, 10 년 수명주기 내의 총 소득은 장비 구매 비용의 7.1 배이며 내부 수익률 (IRR)은 36%를 초과합니다.

결론

그만큼시리즈 원자로전자기 유도의 원리 : 고조파를 억제하기위한 주파수-변동 인덕턴스, 전압을 안정화하기위한 빠른 반응, 전력을 교정하기위한 동적 튜닝 및 장비 수명을 연장하기위한 손실 억제를 통해 4 차원 관리 시스템을 구축합니다. 기술 구현은 복잡한 제어 시스템에 의존하는 것이 아니라 정확한 인덕턴스 매개 변수 설계 (, 재료 속성 최적화 및 시스템 공명 지점 사전 통제에 의존합니다. 산업 전력 그리드가 높은 에너지 효율의 시대를 향해 이동하는 산업 전력 그리드 과정에서 원자로는 기본 보증과 경제적 이점 사이의 균형 방정식을 계속 제공하고 재구성합니다.
