정적 VAR 발전기 및 스마트 커패시터는 밀리 초 수준 정밀 보상을 달성하기 위해 어떻게 협력합니까?

머리말

정적 var 발전기 (SVRS)는 현대 전력 시스템에서 동적 하중 보정 문제를 해결하기위한 핵심 장치입니다. 전력 그리드가 밀리 초 수준의 반응성 전력이 급증하면, 과도한 전압 깜박임 또는 재생 가능 에너지 전력의 극적인 변동, 전통적인 커패시터 보상 장치는 200mm를 초과하는 기계적 응답 지연이 효과적으로 응답 할 수 없습니다. 완전히 제어 된 IGBT 전원 장치로 구성된 H- 브리지 토폴로지를 사용하는 SVR은 5 밀리 초 이내에 동적 응답을 달성합니다. 지능형 커패시터 장치의 계층 적 보상 전략과 함께이 시스템은 완전한 솔루션을 제공합니다. 이 조정 된 시스템은 아크로 용융 기간 동안 2500 kvar 80 밀리 초의 서지와 같은 도전적인 시나리오를 정확하게 처리 할 수 있으며 풍력 발전 단지에서 1 분마다 30% 전력 변동이 1% 미만으로 유지되도록하여 반도 제조 및 정밀도 가공의 엄격한 전력 요구 사항을 충족시킬 수 있습니다.

핵심 애플리케이션 시나리오 기준

정적 var 생성기 (SVG) 배포에는 정확한 작동 조건 진단이 필요합니다. 밀리 초 수준 충격 하중 시나리오는 초당 30%를 초과하거나 0.1 초당 1000kvar를 초과하는 부하 변동에 의해 결정됩니다. 전형적인 예는 아크 퍼니스 전극 단락으로 인한 80 밀리 초 간격 2500 kvar입니다. 전압에 민감한 시나리오의 중요한 표시기는 3%를 초과하는 전압 깜박임 또는 ± 0.5% 미만의 공차입니다. 예를 들어, 단일 결정 실리콘 성장 용광로는 1%이하의 전압 변동이 필요합니다. 고소화 재생 가능 에너지 사이트는 분당 10%를 초과하는 전력 램프 속도가 필요합니다.

효율적인 운영 기술 원리

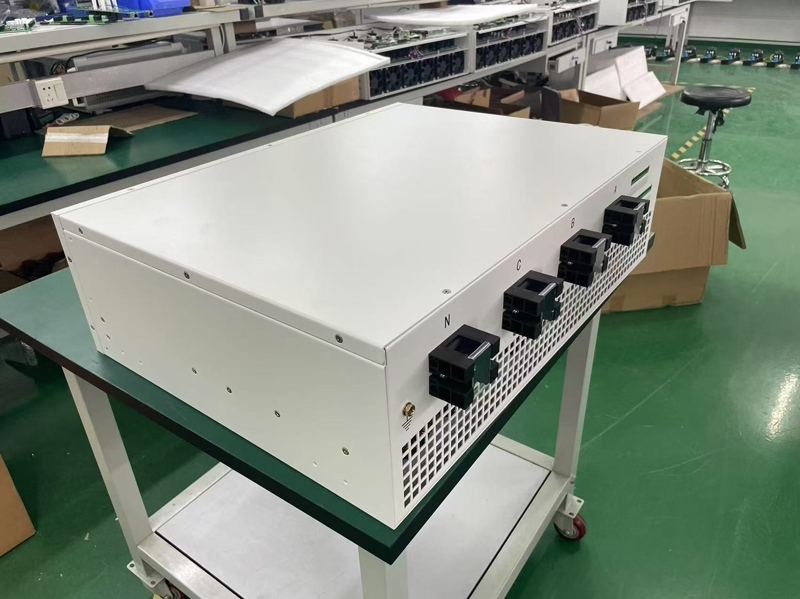

우리의 설계된 정적 var 발전기는 3 단계 중립 포인트 클램프 토폴로지를 사용하고 1700V 습격 전압 IGBT 전력 모듈을 기반으로 4 사분면 연속 조절을 달성합니다. Control Core는 256 개의 고속 샘플링 사이클을 수행하는 이중 DSP + FPGA 아키텍처를 사용합니다. Clarke와 Park 변환은 즉각적인 활성 및 반응성 구성 요소를 실시간으로 해체하고 계산하는 데 사용됩니다. 5 밀리 초의 응답 메커니즘에는 주요 획기적인 획기적인 것이 있습니다. 신호 획득 및 좌표 변환은 그리드 교란의 1 밀리 초 이내에 완료되며 PWM 변조 파형은 2 밀리 초 이내에 생성되며 IGBT 출력 보상 전류는 최종 2 밀리 초 내에 트리거됩니다. 이 시스템의 내장 된 빠른 푸리에 변환 고조파 분리 알고리즘은 동시에 특징적인 고조파를 13 차 미만으로 걸러내어 90%를 초과하는 총 고조파 왜곡 (THD) 억제 속도를 달성합니다.

정적 var 발전기와 스마트 커패시터의 조합

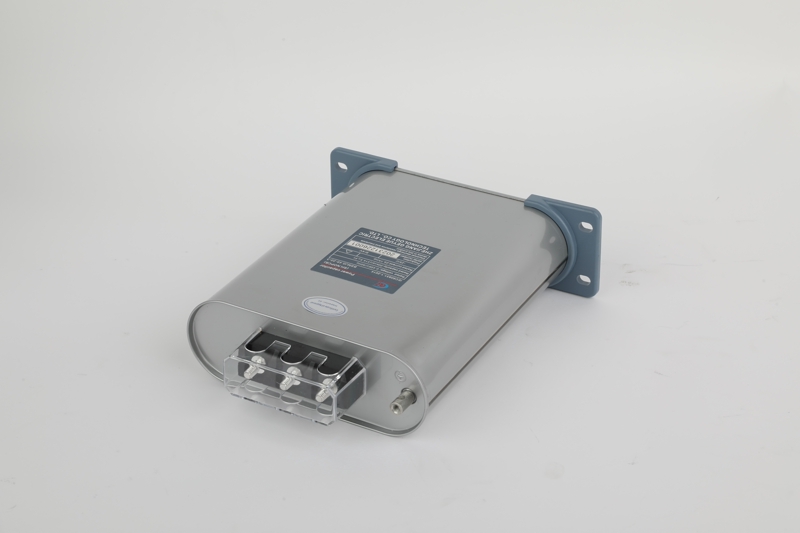

SVG 및 스마트 커패시터는 결합하여 단계적 보상 시스템을 형성하여 효율을 극대화합니다. 정상 상태 하중은 스마트 커패시터에 의해 처리되며, 자기 래칭 릴레이 및 미리 충전 된 커패시터를 통해 100 밀리 초의 응답 속도가 달성됩니다. 용량은 시스템의 평균 반응성 전력에 0.8 배를 곱하여 계산됩니다. 과도 서지는 주로 정적 VAR 발전기에 의해 보상되며, 이는 완전히 제어 된 IGBT를 통해 5 밀리 초의 응답 속도를 달성합니다. 용량은 최대 과도 서지에 1.2의 안전 계수를 곱하여 계산됩니다. 광섬유 통신을 통해 제어 조정이 달성됩니다. IEC61850 거위 프로토콜을 사용한 스마트 커패시터 컨트롤러 및 SVG 교환 데이터는 1 밀리 초 이내에 명령 전송 대기 시간을 유지합니다. 1500kW 스탬핑 프레스 시스템에서 800-KVAR 스마트 커패시터 솔루션과 결합 된 500-KVAR SVG는 전압 깜박임을 ± 15%에서 ± 2%로 줄이고 접촉기 소진 실패율을 92%감소시킵니다.

요약

정적 VAR 발전기 제조업체로서, 우리는 20 년의 기술 전문 지식을 이끌어 내면서 엄숙히 약속합니다. 각 장치는 공장을 떠나기 전에 72 시간의 풀로드 충격 테스트를 거쳐 정확한 5 밀리 스코틀의 응답 속도를 보장합니다. 또한 개방형 광섬유 통신 프로토콜 인터페이스를 제공하여 지능형 커패시터 장치와 1 밀리 초 동기화를 가능하게합니다. 우리는 장비에 대한 완전한 수명주기 건강 프로파일을 유지하여 결함 경고 정확도 속도가 95%를 초과합니다. 타사 테스트는 협업 시스템이 전통적인 솔루션에 비해 매년 42,000kWh의 전기를 절약 할 수 있음을 확인합니다.
