단상 원통형 커패시터

단상 저전압 배전 시스템에서 단상 원통형 커패시터의 스위칭 동작은 리듬을 정확하게 제어해야 하는 댄서의 동작과 같습니다. 스위칭 순간에 커패시터에 의해 생성된 돌입 전류는 잠재적으로 시스템의 안정적인 작동에 영향을 미치는 잠재 장애가 될 수 있습니다. 단상 원통형 커패시터 돌입 전류의 고유한 특성에 대한 철저한 이해와 효과적인 억제 전략의 숙달은 효율적이고 안정적인 보상 시스템을 구축하기 위한 중요한 기술 기반입니다.

3상 시스템의 서지 전류 동작과 비교할 때 단상 원통형 커패시터를 켜거나 끌 때 생성되는 서지 전류는 더 큰 무작위성과 예측 불가능성을 나타냅니다. 커패시터가 피크 전압에서 전력망에 연결되면 내부에 저장된 에너지는 거의 0입니다. 이 순간 그리드 전압은 라인 임피던스를 통해 커패시터에 급격한 충전 효과를 발휘하여 순간 전류가 정격 전류의 몇 배에 도달할 수 있습니다. 이 고주파수, 고진폭 과도 전류는 시스템 전압의 급격한 강하를 유발할 뿐만 아니라 커패시터 내부에 거대한 전기역학적 힘을 생성합니다. 이 전기역학적 힘이 장기간 축적되면 금속화된 필름 전극이 피로해지고 손상될 수 있습니다. 특히 일부 커패시터가 이미 작동 중인 시스템에서는 나중에 연결된 커패시터도 이미 충전된 커패시터의 역방전 영향을 받게 됩니다. 이 다중 소스 중첩 서지 전류 현상은 3상 시스템의 현상보다 더 복잡합니다.

단상 원통형 커패시터의 돌입 전류를 억제하려면 타이밍 제어와 임피던스 관리라는 두 가지 측면에서 노력해야 합니다. 돌입 전류를 제거하는 가장 효과적인 방법은 전압 제로 크로싱 감지를 기반으로 한 동기식 스위칭 기술을 채택하는 것입니다. 이는 충전 순간의 전압 스텝을 근본적으로 피하고 전압의 제로 크로싱 지점에서 단상 커패시터가 전력망에 원활하게 연결되도록 합니다. 동기 스위칭 조건이 없는 시스템의 경우 가장 경제적이고 실용적인 선택은 특정 리액터를 각 커패시터에 직렬로 연결하는 것입니다. 리액터를 통해 회로 임피던스를 높여 전류 상승률을 효과적으로 제한하고 돌입 전류 비율을 정격 전류의 5배 이내로 제어합니다. 여러 개의 커패시터가 병렬로 연결된 경우 최소 스위칭 시간 간격을 설정하여 이전 커패시터 그룹이 충전 프로세스를 완료한 후 다음 커패시터가 작동하도록 하여 커패시터 간의 상호 영향을 방지해야 합니다.

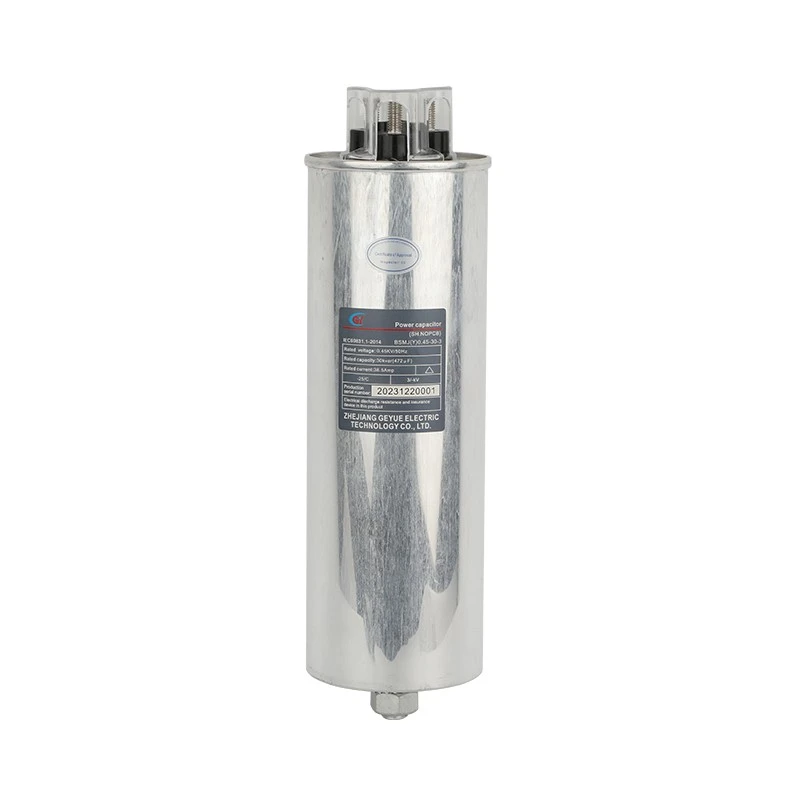

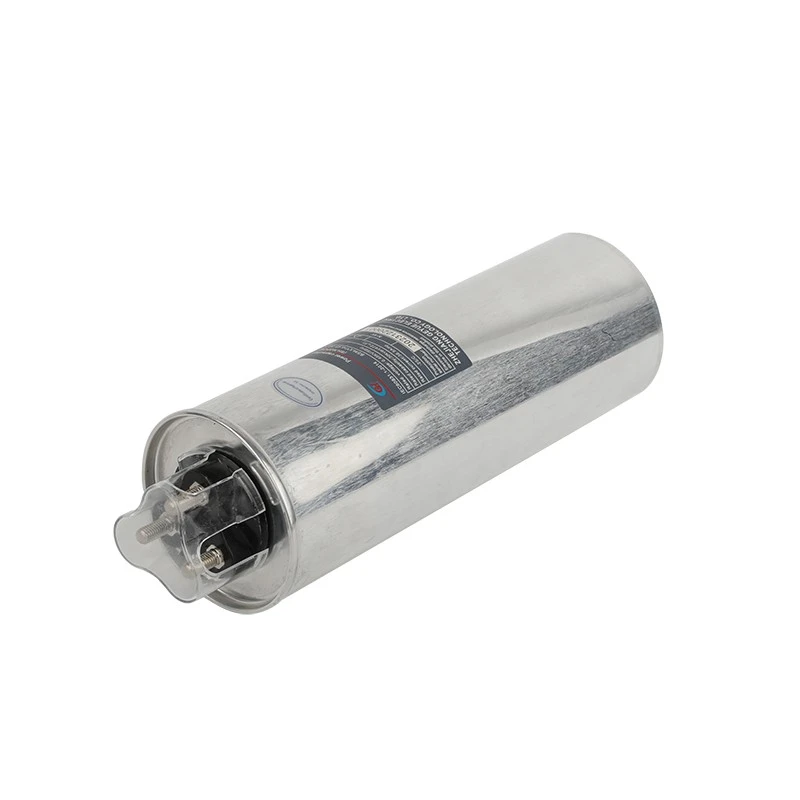

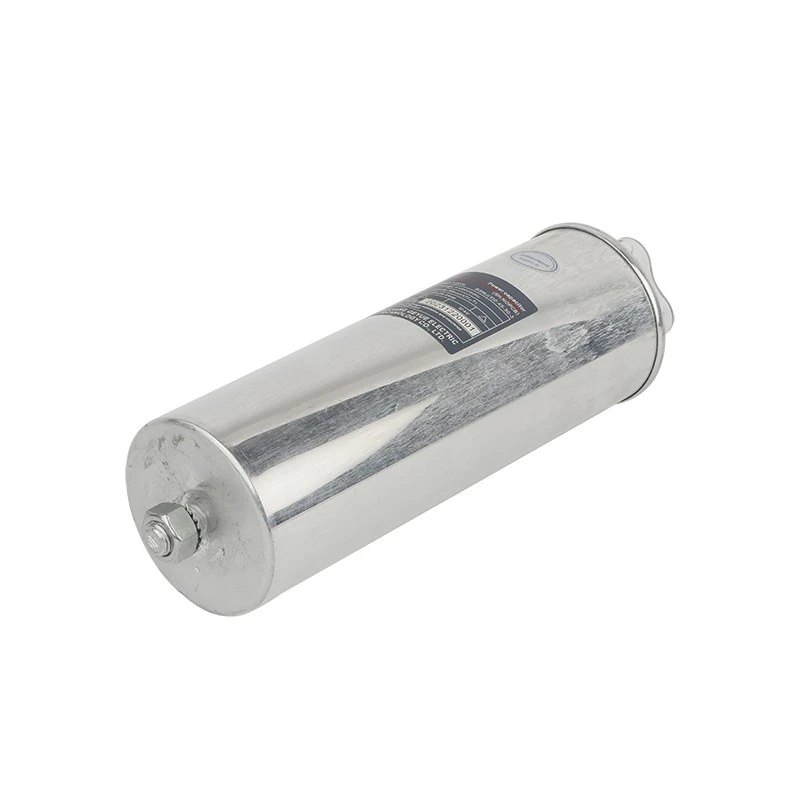

Geyue Electric은 BSMJ(Y) 시리즈 단상 원통형 커패시터의 돌입 전류 특성을 포괄적으로 최적화했습니다. 내부 연결 구조와 전극 설계를 개선함으로써 당사는 돌입 전류 영향을 견딜 수 있는 이 커패시터 시리즈의 기계적 강도를 크게 향상시켰습니다. 당사가 제공하는 전용 전류 제한 리액터는 정밀하게 매개변수가 일치되었으며 정상적인 보상 성능에 영향을 주지 않고 돌입 전류를 안전한 범위 내에서 제한할 수 있습니다. 특별한 요구 사항이 있는 고객을 위해 무접점 릴레이가 내장된 지능형 커패시터 모듈을 제공하여 고객을 위한 진정한 무돌입 스위칭을 가능하게 합니다.
