지능형 무효 전력 자동 보상 컨트롤러에 맞게 AC 접촉기 또는 복합 스위치를 과학적으로 선택하는 방법은 무엇입니까?

소개

저전압 무효전력 보상장치에서는 지능형 컨트롤러의 스위칭 명령이 액추에이터를 통해 구현되어야 합니다.AC 접촉기및 결합된 스위치는 현재 가장 적합한 기술 솔루션입니다. 이 기사에서는 이 두 솔루션의 작동 원리, 성능 차이 및 프로젝트 적용 가능성을 체계적으로 분석합니다.

작동 원리의 본질적인 차이점

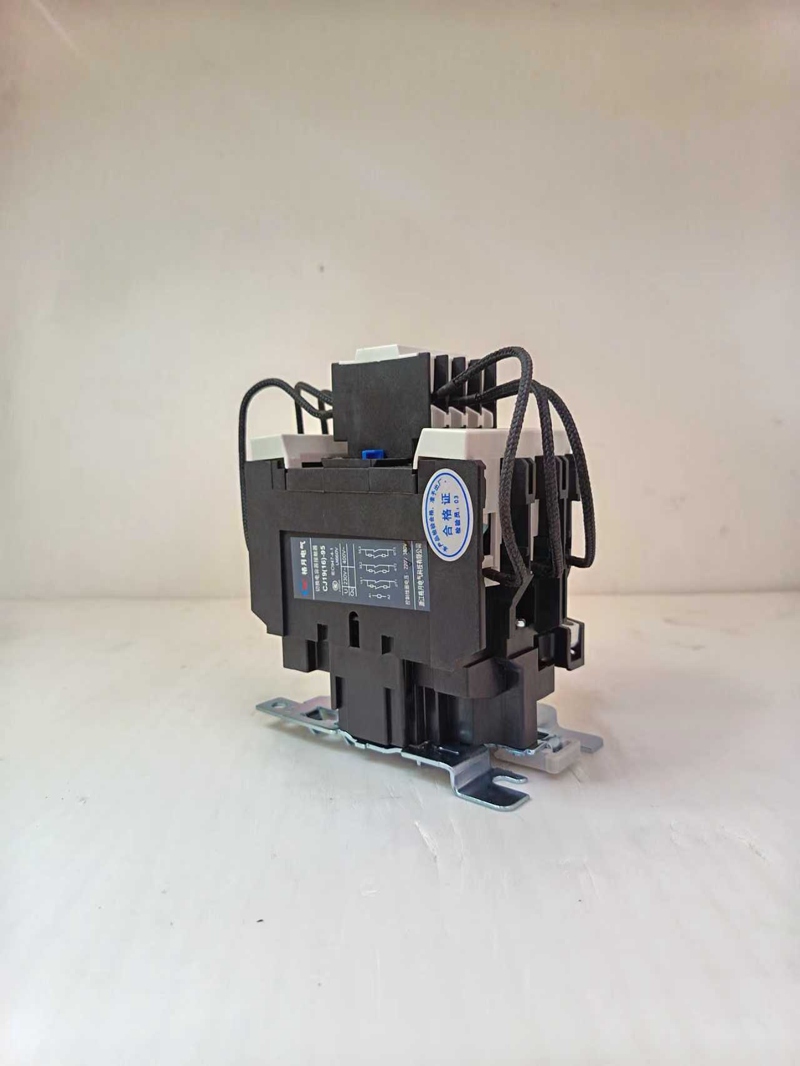

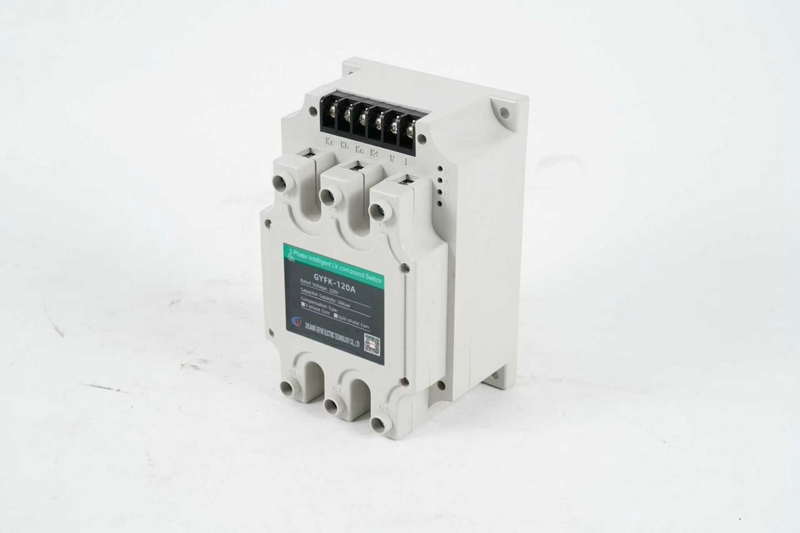

AC 접촉기는 코일에 전원을 공급하여 발생하는 자기력을 이용하여 접점을 작동시켜 회로를 연결 및 분리하는 전자기 기계 구조를 활용합니다. 이 작업에는 눈에 띄는 기계음과 아크가 동반됩니다.복합 스위치하이브리드 "사이리스터 + 접촉기" 설계를 활용합니다. 사이리스터는 전압이 0과 교차할 때 먼저 작동하고, 그 다음 접촉기가 주 회로 연결을 완료하고, 마지막으로 사이리스터가 비활성화됩니다. 이 작동 메커니즘은 진정한 돌입 없는 스위칭을 달성합니다.

기술 성능 종합 비교

접촉기 스위칭 특성은 접촉기 작동 시 정격 전류의 20~40배에 달하는 투입 돌입 전류가 발생함을 나타냅니다. 이는 전류 제한 리액터를 사용하여 억제할 수 있지만 여전히 전력망과 커패시터에 영향을 미칠 수 있습니다.복합 스위치제로 크로싱 스위칭을 달성하여 돌입 전류를 정격 전류의 2배 미만으로 제한하여 장비 수명을 크게 연장합니다. 응답 속도 측면에서 접촉기는 작동을 완료하는 데 10~20ms가 필요한 반면 돌입 방지 스위칭 스위치의 사이리스터는 1~2ms 내에 반응하므로 부하 변동이 빠른 애플리케이션에 특히 적합합니다.

경제 분석

AC 접촉기돌입 방지 스위치의 조달 비용이 1/3~1/2에 불과하여 상당한 가격 이점을 제공합니다. 그러나 빈번한 전환으로 인해 유지 관리 비용이 크게 증가합니다. 돌입 방지 스위치에 대한 초기 투자 비용은 더 높을 수 있지만 100,000사이클이 넘는 전기적 수명과 유지 관리가 거의 필요 없는 작동은 전체 수명 동안 탁월한 경제적 이점을 제공합니다. 따라서 일일 스위칭 작업이 50회 이상인 시나리오에서는 돌입 방지 스위치가 더 경제적인 선택입니다.

일반적인 애플리케이션 시나리오 분석

야금 및 용접과 같은 충격 부하가 있는 애플리케이션의 경우 돌입 전류 없는 스위칭 솔루션이 권장됩니다. 빠른 응답으로 무효 전력 변화를 효과적으로 추적하고 시스템 전압 변동을 방지합니다. 하루 스위칭 주기가 20회 미만인 상업용 건물 및 주거 지역의 경우 고성능 커패시터 스위칭 접촉기가 가장 비용 효과적인 옵션입니다. 심각한 고조파(THvD > 8%)가 있는 환경에서는 전용 접촉기와 결합된 리액턴스 비율이 7%인 반고조파 보상 장치를 우선적으로 사용해야 합니다.

설치 및 시운전 핵심 사항

접촉기를 설치할 때 적절한 방열 공간을 확보하십시오. 인접한 구성 요소는 최소 20mm 이상 떨어져 있는 것이 좋습니다. 돌입 전류 스위치의 경우 열 방출 조건에 특히 주의하십시오. 주변 온도가 40°C를 초과하는 경우 정격 감소가 필요합니다. 컨트롤러 매개변수 설정은 액추에이터와 일치해야 합니다. 접촉기를 사용할 경우 스위칭 지연을 1~2초로 설정하고 돌입 전류 스위치의 경우 0.5~1초의 설정이 허용됩니다. 과도한 접촉 저항으로 인한 과열 손상을 방지하려면 모든 전기 배선이 안전하고 안정적이어야 합니다.

유지보수 및 수리

접촉기는 6개월마다 접촉 마모 여부를 검사해야 합니다. 실버 포인트 두께가 원래 두께의 1/3 미만이면 접점을 교체하십시오. 돌입 전류 스위치의 경우 열 방출을 모니터링하고 쌓인 먼지를 정기적으로 청소하여 팬이 제대로 작동하는지 확인하십시오. 솔루션에 관계없이 매월 커패시터 용량 변화를 확인하고 용량 손실이 5%를 초과하는 경우 커패시터를 교체하는 것이 좋습니다.

올바른 조합을 선택하는 방법

선택 결정은 부하 주파수, 투자 예산, 유지 관리 능력, 전력 품질 요구 사항 등의 요소를 종합적으로 고려해야 합니다. 일반적으로 예산이 충분하고 애플리케이션이 까다로운 경우 비돌입 전류 스위치를 선택해야 합니다. 예산이 제한되어 있고 적용 빈도가 낮은 경우에는 전용 접촉자를 선택해야 합니다. 중요한 애플리케이션의 경우 기본 부하용 접촉기를 사용하고 변동 부하용 비돌입 전류 스위치를 사용하여 경제성과 신뢰성 사이의 최적 균형을 달성하는 하이브리드 솔루션을 설계할 수 있습니다.

결론

AC 접촉기돌입 방지 스위치에는 각각 고유한 용도가 있으며 절대적인 우월성이나 열등함이 없습니다. 올바른 선택을 위해서는 초기 투자, 운영 및 유지 관리 비용을 고려하여 실제 운영 조건을 기반으로 한 포괄적인 평가가 필요합니다. 기술이 지속적으로 발전함에 따라 미래에는 다양한 사용자의 개인화된 요구 사항을 충족할 수 있는 더욱 혁신적인 솔루션이 등장할 것이라고 믿습니다.
