보상 캐비닛에 공간이 충분하지 않으면 어떻게해야합니까?

머리말

보상 캐비닛을위한 공간이 부족한 것은 산업 전력 분배 시스템 업그레이드에서 일반적인 기술적 문제가되었습니다. 생산 규모의 확장과 장비 추가로 인해 반응성 전력 보상에 대한 수요는 계속 증가하고 있으며 기존 보상 캐비닛에 사용할 수있는 물리적 공간은 고정되어 있습니다. 이러한 딜레마에 직면 한 많은 회사들은 딜레마에 직면 해 있습니다. 캐비닛 전체를 교체하는 높은 비용을 투자하거나 표준 전력 계수와 관련된 전기 요금 벌금을 견뎌냅니다. 그러나 과학적이고 합리적인 기술 솔루션을 통해 캐비닛 자체를 교체하지 않고도 보상 용량을 효과적으로 늘릴 수 있습니다. 이 기사는 공간 제약을 극복하는 데 도움이되는 세 가지 입증 된 솔루션을 체계적으로 소개합니다.

소형 맞춤형 커패시터 : 공간 최적화를위한 선호되는 솔루션

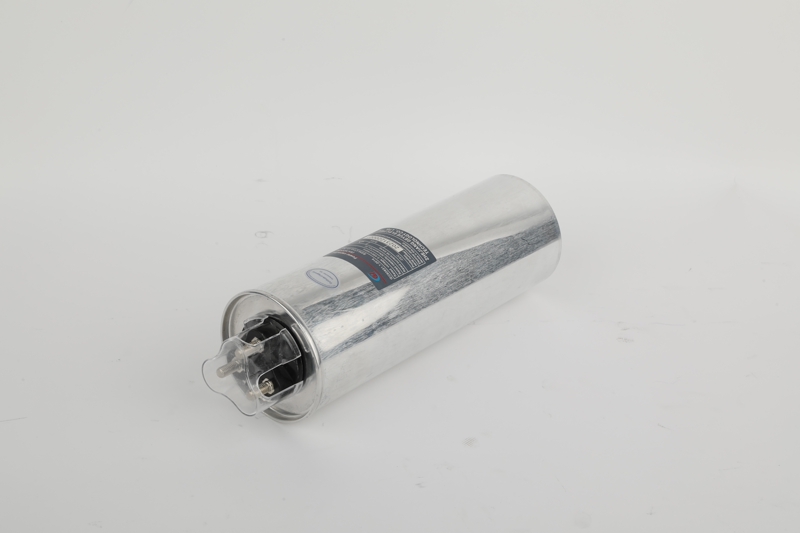

표준 크기의 커패시터가 설치 요구 사항을 충족하지 않으면 컴팩트 한 커스텀 커패시터가 가장 직접적인 솔루션이됩니다. 우리는 일련의 관습을 개발했습니다원통형 커패시터특히 공간 제한된 응용 프로그램의 경우. 예를 들어, 새로 개발 된 φ180 × 320mm 원통형 커패시터는 기존 25kvar 제품과 동일한 부피를 유지하면서 30kvar 정격 용량을 달성합니다. 이 돌파구는 세 가지 기술 혁신의 결과입니다. 3μm 초 미세 금속 화 된 폴리 프로필렌 필름의 사용은 단위 부피당 전극 영역을 20%증가시킵니다. 최적화 된 코어 와인딩 공정은 충전 계수를 95%이상으로 증가시킵니다. 개선 된 엔드 페이스 골드 스프레이 공정은 접촉 저항 및 열 발생을 줄입니다. 실제 응용 프로그램에 따르면이 일련의 제품은 온도 상승을 65K 미만으로 유지하면서 장기 안정적인 작동에 대한 요구 사항을 완전히 충족시키는 동시에 우수한 전기 성능을 유지하는 것으로 나타났습니다. 이들은 오래된 캐비닛을 개조하는 데 특히 적합하여 기존 장착 구멍을 변경하지 않고 용량 업그레이드를 가능하게합니다.

지능형 커패시터 통합 솔루션 : 단순화를위한 스마트 선택

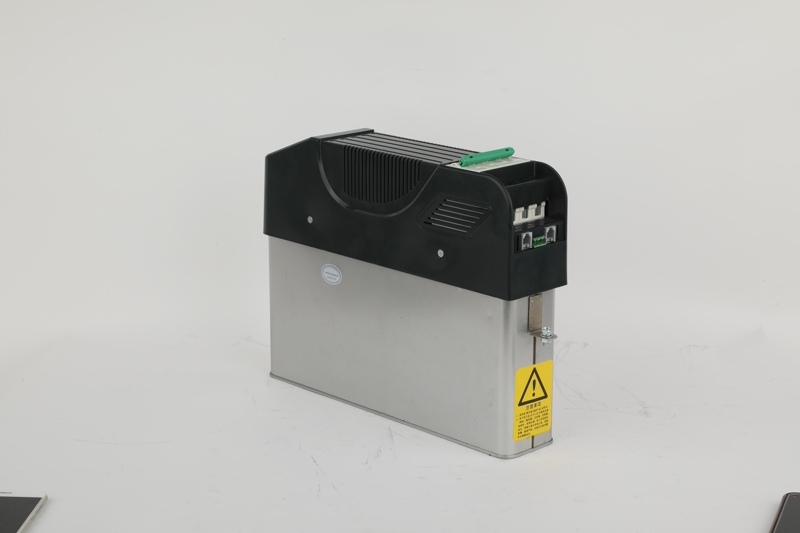

지능형 커패시터기술은 공간 최적화에 대한 새로운 접근 방식을 제공합니다. 당사의 지능형 통합 커패시터 모듈은 컨트롤러, 컨택 터, 퓨즈, 커패시터 및 표시등과 같은 전통적으로 별도의 구성 요소를 단일 장치로 통합합니다. 예를 들어, 30kvar 지능형 커패시터의 크기는 300 × 200 × 150mm에 불과하며 전통적인 이산 성분 솔루션에 비해 40% 이상의 공간을 절약합니다. 이 통합 설계는 캐비닛 내의 구성 요소 수를 줄일뿐만 아니라 배선 복잡성을 단순화하고 결함 지점의 수를 최소화합니다. 지능형 커패시터의 모듈 식 구조는 병렬 팽창 및 핫 스왑 가능한 유지 보수를 지원하므로 단일 모듈 오류가 전체 시스템 작동에 영향을 미치지 않도록합니다. 또한 지능형 커패시터는 제로 교차 스위칭, 위상 보상 및 결함 자체 진단과 같은 고급 기능을 제공하여 시스템 성능을 향상시키는 동시에 공간을 절약합니다. 이들은 특히 새로운 프로젝트 나 포괄적 인 개조에 적합하여 보상 시스템의 소형화 및 지능형 업그레이드를 가능하게합니다.

캐비닛 레이아웃 최적화 : 잠재적 공간을 악용하는 기술

장비 선택을 최적화하는 것 외에도 효과적인 캐비닛 레이아웃 설계는 상당한 공간 전위를 잠금 해제 할 수 있습니다. 광범위한 엔지니어링 실무를 통해 세 가지 입증 된 레이아웃 최적화 기술을 확인했습니다. 먼저, 전통적인 평면 레이아웃 접근법을 변경하여 3 차원 공간 활용 접근 방식을 채택하십시오. Din-Rail 장착 구조를 사용하여 구성 요소는 수직으로 쌓여 공간 활용을 향상시킵니다. 둘째, 버스 바 연결 용 케이블 대신 구리 버스 바를 사용하여 케이블 공간을 줄여 배선 배열을 최적화하십시오. 직각 회전 구성 요소와 벽 마운팅을 채택하면 낭비되는 공간이 제거됩니다. 셋째, 기능적으로 관련된 구성 요소를 표준 모듈로 결합하여 모듈 식 디자인을 홍보하십시오. 예를 들어 커패시터,시리즈 원자로및 퓨즈는 유지 보수 및 교체를 쉽게하기 위해 탈착식 프레임에 통합됩니다. 이러한 상세한 최적화는 일반적으로 잠재적 설치 공간의 15% -25%를 잠금 해제하여 확장 및 리노베이션 조건을 만듭니다.

솔루션 선택 및 구현 권장 사항

특정 공간 제약 조건에 직면하면 특정 상황에 따라 가장 적합한 솔루션을 선택해야합니다. 공간이 매우 제한적이고 캐비닛 구조의 변경이 불가능한 설치의 경우 컴팩트 한 커스텀 커패시터 솔루션을 우선 순위로 삼아야합니다. 새로운 프로젝트 나 주요 개조 공사가 가능한 프로젝트의 경우지능형 커패시터솔루션은 최고의 전반적인 이점을 제공합니다. 공간 제약이 덜 심각한 경우, 레이아웃 최적화 기술을 사용하여 문제를 해결하고 비용을 최소화하고 구현을 단순화 할 수 있습니다. 구현하기 전에 세부적인 현장 측정 및 시뮬레이션을 권장하여 설계를 실현할 수 있도록 권장됩니다. 중요한 프로젝트의 경우 먼저 대량 구현 중 문제를 피하기 위해 설치 검증을위한 시험 샘플을 생성하는 것이 좋습니다. 구현하는 동안 충분한 열 소산 공간과 안전 거리를 유지하기 위해주의를 기울여야하며 우주 활용을 위해 장비 안전을 희생해서는 안됩니다.
