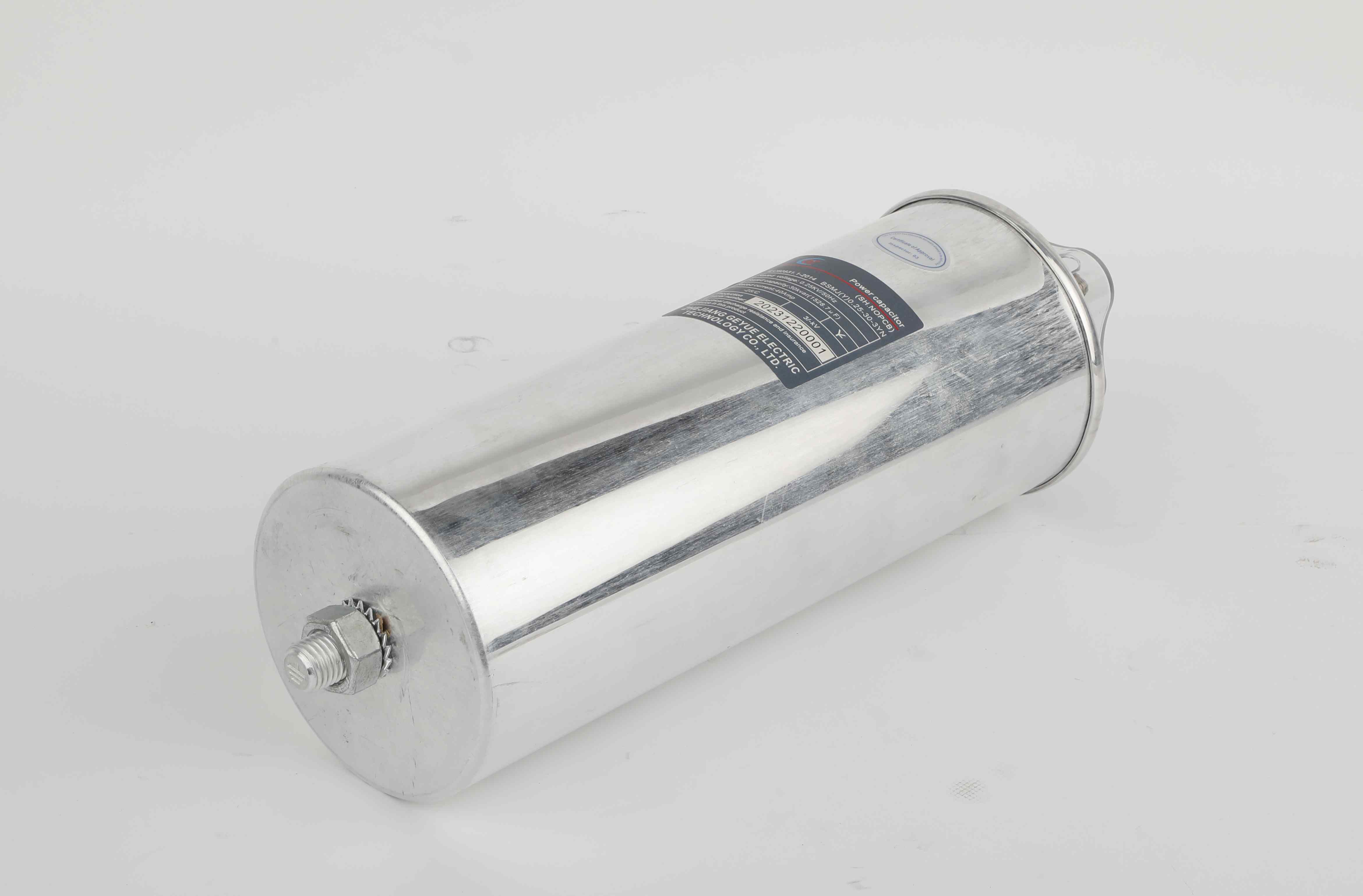

PFC 커패시터가 안전합니까? 5 과열 경고 표시를 무시할 수 없습니다

PFC 커패시터의 과열로 인한 화재는 산업용 전력 분배 시스템에 큰 손실을 초래할 것입니다. Geyue Electric은 수만 개의 결함 사례 라이브러리를 기반으로 산업 저전압 반응 전력 보상 시나리오에서 즉시 개입 해야하는 5 개의 과열 신호를 요약하여 기업이 6 개 이상의 예상치 못한 손실을 피할 수 있도록 도와주었습니다.

신호 1 : 케이싱 온도의 비정상 증가 (> 75 ℃).

정상적인 작업 조건에서 주변 온도가 40 ℃ 인 경우, PFC 커패시터의 케이싱 온도는 55 ℃를 초과하지 않습니다. PFC 커패시터의 케이싱 온도가 55 ℃를 초과하고 경고 온도 범위에 도달하면 온도 상승의 원인을 빠르게 조사해야합니다. PFC 커패시터의 케이싱 온도가 75 ℃ 이상으로 접근하면 PFC 커패시터가 계속 작동하지 않도록 즉시 수동으로 개입해야합니다. 적외선 열 이미 저를 사용하여 PFC 커패시터 케이싱의 온도를 정확하게 측정 할 수 있습니다. 또한 손바닥을 눌러 케이싱이 과열되는지 여부를 단순히 결정할 수 있습니다. 손바닥이 케이싱에 5 초 동안 붙잡을 수 없다면 케이싱이 과열되어 있는지 확인할 수 있습니다.

신호 2 : 3 상 전류 불균형> 15%.

저전압 반응성 전력 보상 시스템에서 3 상 전류 불균형이 15%를 초과 할 때, PFC 커패시터의 내부 부품의 내부 구성 요소의 분해와 같은 장비 손상에서 시스템 붕괴에 이르기까지 다양한 숨겨진 위험이 따라 다릅니다. 다음 공식을 사용하여 시스템에서 3 상 전류의 불균형 정도를 계산할 수 있습니다 : 불균형 정도 = (i_max -i_avg)/i_avg × 100%. 3 상 전류 불균형이 15%보다 크면이 그룹의 PFC 커패시터 그룹을 즉시 분리하고 LCR 미터를 사용하여 각 단계의 커패시턴스 값을 재구성해야합니다.

신호 3 : 보호 코팅의 변색 또는 불룩.

재료 및 전기 화학 법칙의 열역학적 원리에 따르면, PFC 커패시터의 보호 코팅의 변색 및 불룩은 실제로 유전체 필름, 금속 화 층 및 포장 재료의 점진적인 실패를 직접 반영하는 커패시터의 내부 재료의 열화의 시각적 신호입니다. 커패시터 보호 코팅의 재료 악화는 3 단계로 나뉩니다. 각 단계에 해당하는 온도는 케이싱의 표면 온도가 아닌 커패시터 내부의 핫 스팟 온도를 나타냅니다. 첫 번째 단계에서, "초기 산화"는 핫 스팟 온도가 70 ℃에서 90 ℃ 사이 인 경우, 폴리 프로필렌 필름이 산화되고 커패시터의 보호 코팅이 약간 노란색으로 변합니다. 두 번째 단계 인 "중간 분해"는 최대 핫스팟 온도가 90 ℃에서 110 ° 사이 일 때 발생합니다. 금속 화 층이 이동하고 커패시터의 보호 코팅은 국부적으로 갈색으로 연결된다. 세 번째 단계 인 "터미널 붕괴"에서 핫 스팟 온도가 120 °를 초과하면 유전체 기화가 기화되고 팽창하여 커패시터의 보호 코팅이 벌지 및 파열됩니다. 커패시터의 팽창이 제 시간에 처리되지 않으면 며칠 안에 전체 전력 분배 시스템에서 간격 단락이 발생합니다.

신호 4 : 커패시터는 달콤하고 화상 냄새를 방출합니다.

PFC 커패시터가 심각한 과열 상태에 있거나 실패 할 때, 특별한 냄새가 생성 될 것이다. 커패시터 내부의 핫 스팟 온도가 90-100 ℃에 도달하면,자가 치유 필름 커패시터 내부의 폴리 프로필렌 유전체 필름은 초기에 약간 달콤한 꿀 같은 맛을 방출 할 것이다. 커패시터 내부의 핫스팟 온도가 110 ℃ -130 ℃에 도달하면 수상 돌기가 금속 층에서 자라서 강한 카라멜 냄새를냅니다. 커패시터 내부의 핫스팟 온도가 130 ℃를 초과 할 때,자가 치유 필름 커패시터 내부의 폴리 프로필렌 유전체 필름은 열 균열 반응을 겪게됩니다. 유전체가 탄산화 된 후에는 달콤하고 매운 혼합 된 냄새를 방출합니다. 위의 냄새를 맡을 때 가스 마스크를 즉시 착용하고 전력을 차단하고 인공 호흡을하고 적외선 열 이미 저를 사용하여 케이스의 온도를 확인하고 (직접 접촉이 80 °를 초과하는 경우 금지됩니다), 폭발성 팬을 사용하여 전기 스파크로 점화를 피하기 위해 분해 가스를 제거하십시오.

신호 5 : 지능형 커패시터의 초기 경고 시스템은 경보 코드를 출력합니다.

지능형 커패시터 알람 시스템이 회로에 설치되면 노드 온도가 안전 임계 값을 초과하면 경고 시스템이 전용 경보 코드를 출력합니다. 커패시터가 30 분 이내에 감소 된 용량으로 작동하도록해야합니다. ESR 값이 30%상승하면 지능형 조기 경보 시스템은 전용 경보 코드를 출력합니다. 당신은 즉시 전원 공급 장치를 차단하고 주변의 3 미터 반경 내에서 사람들을 대피해야합니다.

과열 된 커패시터는 잠재적 위험을 초래하는 살인자 일뿐 만 아니라 전신 위험의 융합도 있습니다. 커패시터의 과열로 인한 위험을 피하기 위해 Geyue Electric은 산업 사용자가 실시간 온도 모니터링에 적외선 광섬유 센서 이중 중복성을 사용하여 7%를 설치할 것을 진심으로 제안합니다.시리즈 원자로전해 전 제어를 위해, 빠른 분리 및 냉각 프로그램 및 기타 비상 계획을 세우십시오. 올바른 것을 선택하는 것보다 하루를 붙잡는 것이 좋습니다. 이제 열 이미지를 사용하여 커패시터 캐비닛을 스캔하고 살펴보십시오! 핫스팟 온도가 65 °를 초과한다는 것을 알았습니까? 작성 : info@gyele.com.cn, 걱정을 공유하려면 Geyue Electric의 전문 팀에게 연락하십시오 ~
