부하 특성에 따라 스위칭 장치(접촉기, 사이리스터 및 복합 스위치) 선택을 어떻게 최적화해야 합니까?

저전압 반응성 전력 보상 시스템에서 스위칭 장치는 핵심 구성 요소 역할을하며 그 성능은 보상 장비의 안정성, 응답 속도 및 수명에 직접적인 영향을 미칩니다.컨택 터, 사이리스터 및복합 스위치일반적인 전환 방법은 각각 적용 가능한 시나리오가 있습니다. 저전압 무효 전력 보상 장비 제조업체인 Geyue Electric은 시스템의 최적 작동을 달성하려면 스위치 선택이 부하 특성과 밀접하게 결합되어야 한다는 것을 충분히 이해하고 있습니다. 부하 특성에는 스위치의 스위칭 속도, 내구성 및 간섭 방지 기능을 결정하는 부하 유형, 변동 주파수, 전류 충격 및 고조파 함량과 같은 요소가 포함됩니다. 따라서 과학적으로 스위치를 선택하면 전기 시스템의 전력 품질을 크게 향상시킬 수 있을 뿐만 아니라 사용자가 에너지 소비 및 유지 관리 비용을 줄여 효율적인 에너지 관리를 달성하는 데 도움이 됩니다.

하중 특성의 분류 및 영향

부하 특성에 따라 스위칭 장치가 견뎌야 하는 전기적 스트레스와 환경 조건이 결정되므로 부하 특성을 이해하는 것은 스위칭 장치를 선택하기 위한 전제 조건입니다. 산업용 애플리케이션에서 부하는 크게 저항성 부하, 유도성 부하, 용량성 부하 등으로 크게 분류된다. 조명, 난방 장비 등의 저항성 부하는 전류와 전압이 동일 위상에 있기 때문에 스위치 스위칭 시 돌입 전류가 상대적으로 적을 수 있지만 스위치의 응답 속도에 대한 요구 사항은 높지 않다. 모터 및 변압기와 같은 유도 부하는 스위치 스위칭 중에 높은 진폭의 서지 전류 및 전압 스파이크를 생성하기 쉽기 때문에 스위칭 장치에는 강력한 충격 방지 기능과 신속한 아크 소화 기능이 필요합니다. 용량성 부하는 일반적으로 보상 커패시터 자체에서 발견됩니다. 보상 커패시터의 스위칭 과정은 특히 자주 스위칭할 때 순간적인 전류 서지가 발생할 수 있으며, 이로 인해 스위칭 장치 접점의 마모 또는 과열이 발생할 수 있습니다.

또한 하중 변화의 빈도와 고조파의 내용은 스위치를 선택하는 데 중요한 요소입니다. 용접 기계 및 주파수 변환 장비와 같은 빠르게 변화하는 하중의 경우 응답 지연으로 인한 전압 변동을 피하기 위해 고주파수 스위칭 기능이있는 스위칭 장치가 필요합니다. 가변 주파수 드라이브 시스템과 같은 고해상도 환경에서는 전기 공명 또는 과열 문제를 일으켜 고조파 간섭에 저항 할 수있는 설계를 요구할 수 있습니다. Geyue Electric은 실제로 부하의 특성을 무시하면 종종 스위치의 조기 실패 또는 보상 효과가 열악하다는 것을 발견했습니다. 따라서로드 유형 및 작동 모드의 심층 분석은 스위치 선택을 최적화하는 첫 번째 단계입니다.

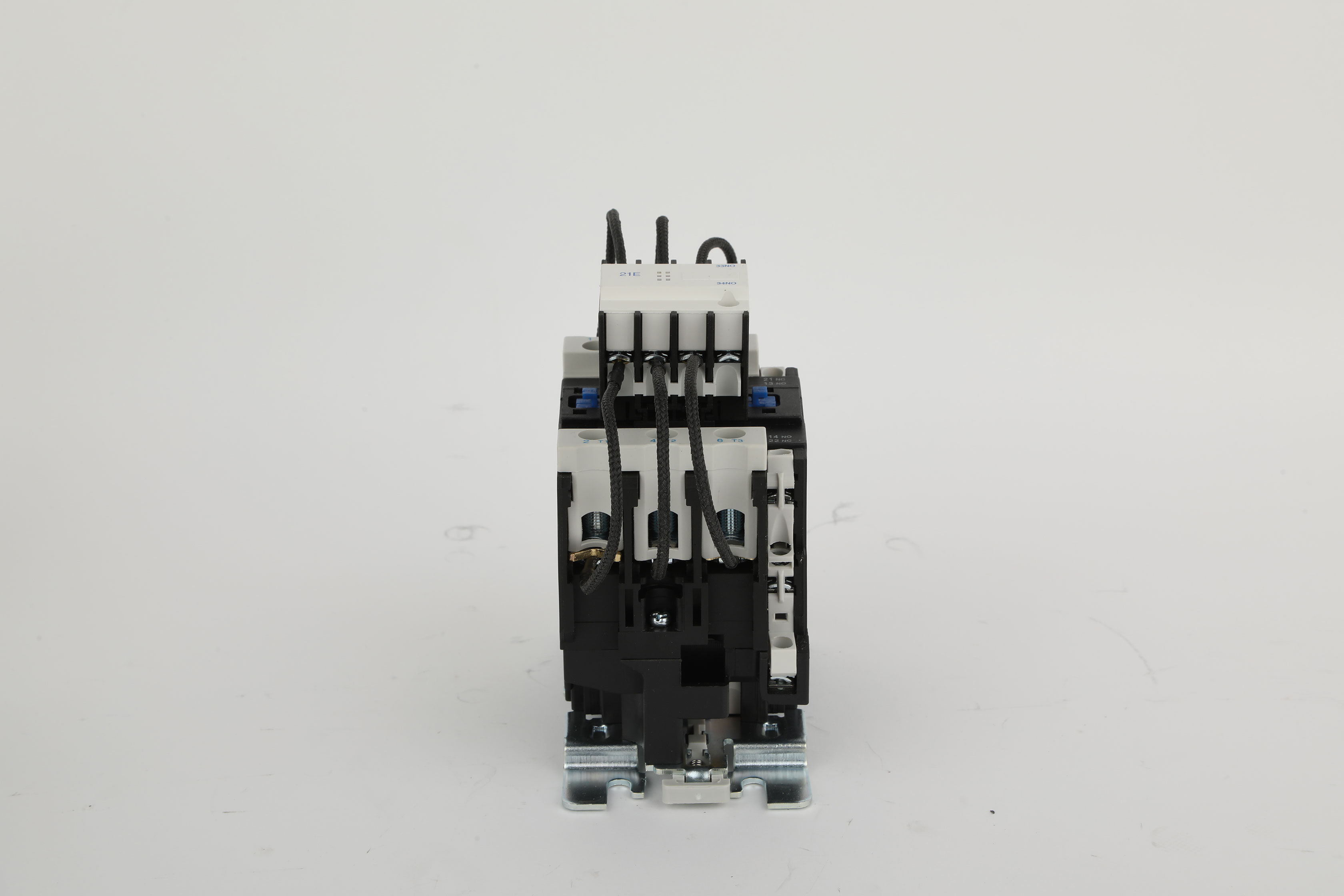

컨택 터의 적용 가능한 시나리오 및 제한

기계적 스위칭 장치로서, 접촉기는 저렴한 비용, 간단한 구조 및 높은 신뢰성으로 인해 반응성 전력 보상에 널리 사용됩니다. 컨택 터는 전자기적으로 접촉을 닫거나 열기 위해 전자기로 구동하여 스위칭을 달성합니다. 하중이 느리게 변하고 스위칭 주파수가 낮은 시나리오에 적합합니다. 예를 들어, 안정적인 분포 시스템에서, 접촉기는 저항성 또는 가벼운 유도 부하를 효과적으로 처리 할 수 ​​있으며, 긴 수명으로 쉽게 유지할 수 있습니다. 그러나, 유도 성 또는 용량 성 하중을 전환 할 때, 접촉기는 아크 및 기계식 마모를 생성 할 수 있습니다. 특히 빈번한 작업 하에서, 접촉기의 접촉점은 침식이 발생하기 쉬우 며, 이는 접촉 저항 및 에너지 소비가 직접 증가시킨다.

Geyue Electric은 모든 스위칭 장치 중에서 컨택 터가 비교적 느린 응답 속도를 가지고 있으며, 일반적으로 응답 시간이 수십 밀리 초를 초과합니다. 이것은 어느 정도까지 동적 보상으로 적용을 제한합니다. 유도 부하와 같은 빠르게 변화하는 하중의 경우, 접촉기의 스위칭 지연은 적시에 보상을 초래하여 전기 에너지의 품질에 영향을 줄 수 있습니다. 더욱이, 고해상도 환경에서, 접촉기의 전자기 메커니즘은 고조파에 의해 방해 될 수 있으며, 이는 전자기 메커니즘의 잘못된 행동이나 소음을 초래할 수있다. 따라서 컨택 터는 비용에 민감한 프로젝트에서 장점을 가지고 있지만 장비를 선택할 때 하중 특성을 신중하게 고려하고 고속 변경 하중 또는 고 충격 부하가있는 시나리오에서 컨택 터를 사용하지 않아야합니다.

사이리스터의 장점과 응용 분야

반도체 스위칭 장치로서, 사이리스터는 접촉 부족, 고속 반응 및 높은 신뢰성으로 유명합니다. 컨택 터와 달리, 갑상선은 특히 스위칭이 빠르고 빈번한 하중 환경의 응용에 특히 적합합니다. GATE 신호를 제어함으로써, 갑상선은 전압 스위칭을 제로 전환시킬 수 있으며, 유입 전류 및 전압 스파이크를 효과적으로 제거하고 유도 성 및 용량 성 부하를 정확하게 보상 할 수 있습니다. 예를 들어, 제철소 또는 자동차 생산 라인과 같이 부하 변동이 빈번한 상황에서, 사이리스터는 밀리 초 내에 스위치를 완료하여 전력 계수의 실시간 최적화와 전력망의 전압 및 전류 변동을 현저하게 감소시킬 수 있습니다.

Geyue Electric은 갑상선의 장점이 긴 수명과 낮은 유지 보수 요구 사항에 있다고 강조합니다. 둘째, 갑상선에는 기계적 성분이 없기 때문에 컨택 터에 비해 마모 또는 아크 효과가 덜 취약합니다. 마지막으로, 그러나 가장 중요하지는 않지만, 갑각선은 높은 고조파 환경에서 안정적으로 수행되며 특정 전기 교란을 견딜 수 있습니다. 그러나 갑상선에는 높은 비용 및 엄격한 열 소산 요구 사항과 같은 단점이 있습니다. 고온 또는 고전류 조건에서 전환을 위해 사이리스터를 적용 할 때, 열 소산 장치를 동시에 장착해야합니다. 그렇지 않으면, 갑상선이 과열로 인해 손상 될 가능성이 높습니다. 또한, 갑상선은 낮은 부하 조건 하에서 누출 전류를 생성하여 스위칭 효율에 크게 영향을 미칠 수있다. 따라서 갑상선을 선택하기 전에 부하의 스위칭 주파수와 열 관리 조건을 신중하게 평가하여 반응 전력 보상 시스템의 경제 성능과 성능 간의 균형을 보장해야합니다.

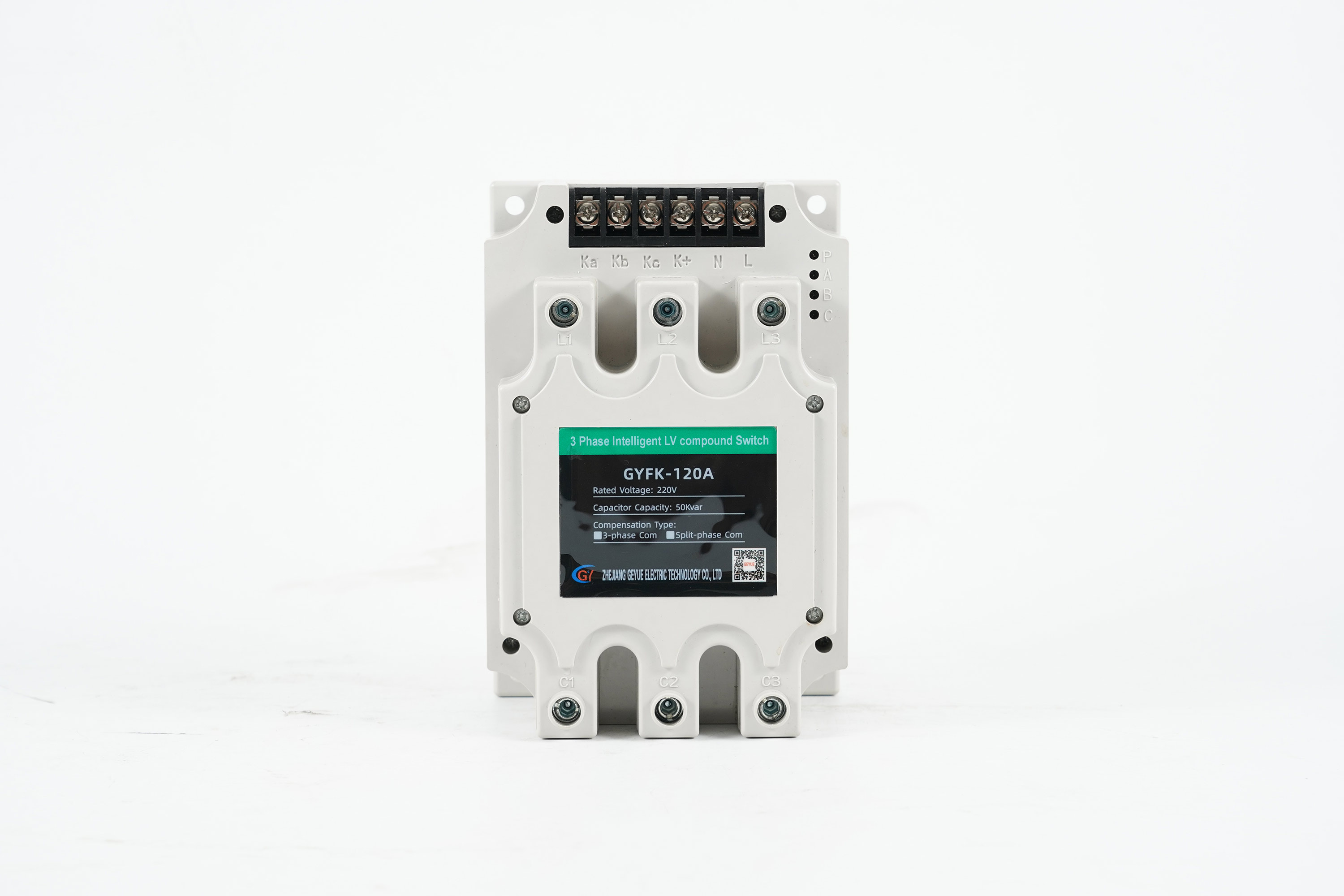

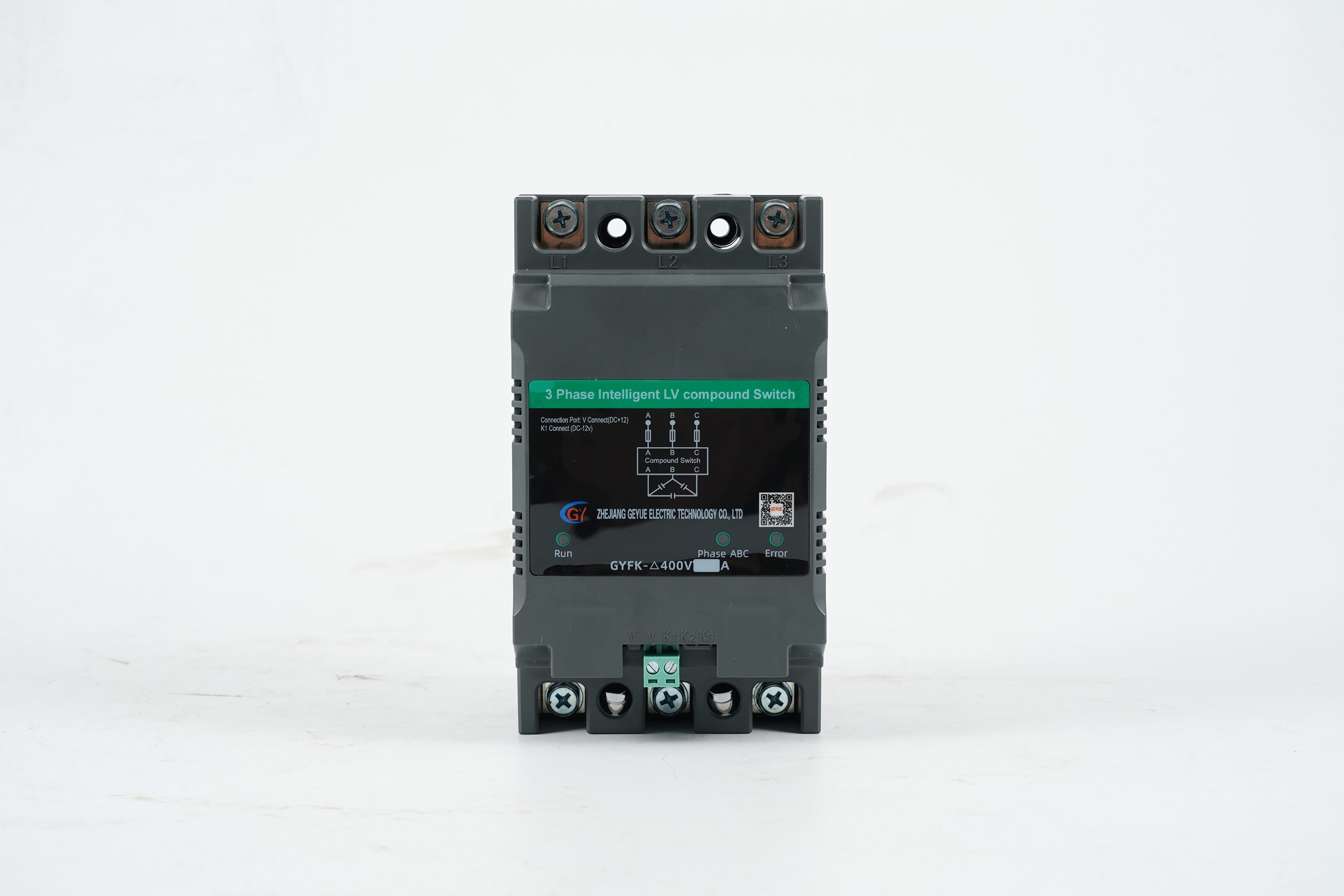

복합 스위치의 통합 및 최적화 체계

화합물 스위치는 컨택 터와 갑상선의 장점을 결합하여 지능형 제어를 통해 최적화 된 스위칭 프로세스를 달성합니다. 초기 단계에서, 화합물 스위치는 전류 충격을 피하기 위해 0 전압 스위칭을 위해 사이리스터를 사용합니다. 그 후, 접촉기는 정상 상태 전류를 취하여 에너지 소비와 열 손실을 줄입니다. 이 설계는 컴파운드 스위치가 안정적인 장비와 자주 변동하는 하중을 가진 산업 시스템과 같은 혼합 하중 시나리오에 적합합니다. Geyue Electric은 여러 프로젝트에서 컴파운드 스위치가 특히 영향력이 높은 환경에서 스위치의 내구성과 에너지 효율을 크게 향상시킬 수 있음을 확인했습니다.

화합물 스위치의 최적화는 적응 기능에 있으며, 이는 하중 특성에 따라 스위칭 전략을 자동으로 조정할 수 있습니다. 예를 들어, 모터 스타트 업과 같은 높은 귀납적 하중 시나리오에서 화합물 스위치는 먼저 하이리스터를 사용하여 원활한 전환을 위해 컨택 터로 전환하여 작동을 유지하여 전기 응력을 줄입니다. 동시에, 화합물 스위치는 순수한 갑상선의 열 소산 문제를 해결하고 시스템 신뢰성을 향상시킨다. 그러나 복합 스위치의 구조는 복잡하고 비용은 단일 스위치의 비용보다 높으며 제어 로직에 대한 요구 사항이 더 높습니다. Geyue Electric은 부하 특성이 가변적 인 경우 또는 에너지 효율이 엄격하게 필요한 경우 화합물 스위치가 바람직한 선택이 될 수 있음을 시사합니다. 통합 설계를 통해 복합 스위치는 장기 운영 비용을 줄일 수 있습니다.

Geyue Electric은 저전압 반응성 전력 보상 장비 제조업체로서 수년간의 실습을 통해 통찰력을 얻었습니다. 스위칭 장치의 선택은 포괄적 인 부하 분석 및 기술 경제 평가를 기반으로해야합니다. 사용자는 먼저 부하 유형, 변동 주파수, 현재 고조파 및 온도 조건을 측정하는 것을 포함하되 이에 국한되지 않는 부하 특성 진단을 수행하는 것이 좋습니다. 빠른 동적 하중의 경우 갑상선 또는 복합 스위치가 더 선호됩니다. Geyue Electric은 시뮬레이션 테스트 및 실시간 모니터링을 통해 전문 맞춤형 솔루션을 제공하여 사용자가 가장 적합한 스위칭 장치 유형에 맞게 일치하는 데 도움이됩니다. 적절한 반응 전력 보상 솔루션 제공 업체를 찾고 있다면 언제든지 문의하십시오.info@gyele.com.cn. 우리의 기술 팀은 당신과 의사 소통 할 것입니다.
