커패시터 회로의 과부하 및 단락 보호: 업스트림 회로 차단기와 CJ19 시리즈 커패시터 스위칭 접촉기 간의 보호 조정을 달성하는 방법은 무엇입니까?

저전압 무효전력 보상시스템에서 보호협조는 시스템의 안전하고 안정적인 동작을 보장하기 위한 핵심 연구주제이다. 중국의 저전압 무효 전력 보상 장비 전문 제조업체인 Geyue Electric은 오늘 업스트림 회로 차단기와 다운스트림 회로 차단기 간의 보호 조정 방법에 대해 논의할 예정입니다.CJ19 시리즈 커패시터 스위칭 접촉기커패시터 스위칭 회로의 안정성은 전체 보상 시스템은 물론 전체 배전 시스템의 안정성에도 직접적인 영향을 미칩니다.

보호 조정의 주요 목표

보호 조정의 기본 목적은 결함 지점에 가장 가까운 보호 장치가 먼저 조치를 취하도록 보장하여 결함 영역을 가능한 가장 작은 단위로 제한하는 것입니다. 커패시터 회로에서 이는 커패시터 또는 스위치 회로 자체에 과부하 또는 단락이 발생하는 경우 커패시터를 위해 특별히 구성된 상위 회로 차단기가 즉시 결함을 차단해야 하며, 실행 구성 요소인 CJ19 시리즈 접촉기는 회로 차단기의 보호 하에 안전하게 작동해야 하며 결함 전류를 차단하는 책임을 지지 않아야 함을 의미합니다. 이 계층적 작업 논리는 결함이 있는 회로의 핵심 장비를 보호할 뿐만 아니라 시스템에서 결함이 없는 다른 모든 관련 장비의 지속적인 전원 공급을 보호합니다.

회로 차단기의 역할과 선택

업스트림 회로 차단기는 이러한 보호 조정 관계에서 "궁극적인 보호 장치" 역할을 합니다. 선택은 두 가지 기본 요구 사항을 충족해야 합니다. 첫 번째 요구 사항은 정격 전류가 커패시터의 정격 전류를 전달할 수 있어야 하고 고조파 환경에서 발생할 수 있는 과전류 영향을 고려할 수 있어야 한다는 것입니다. 일반적으로 일정 마진을 확보해야 합니다. 두 번째 요구 사항은 단락 차단 용량이 설치 지점에서 예상되는 단락 전류보다 커야 한다는 것입니다. 더 중요한 것은 회로 차단기의 트리핑 특성 곡선이 커패시터 회로의 특성과 일치해야 한다는 것입니다. 커패시터를 켜거나 끌 때 서지 전류가 발생하며 그 값은 정격 전류의 몇 배일 수 있지만 지속 시간은 매우 짧습니다. 따라서 차단기는 이러한 단기 서지 전류를 오작동 없이 견딜 수 있는 능력을 갖추어야 합니다. 일반적으로 지속적인 과부하 또는 단락 오류가 있는 경우에만 안정적으로 작동하도록 적절한 지연 특성을 가진 모델을 선택해야 합니다. CJ19 시리즈 접촉기의 위치 지정 및 조정

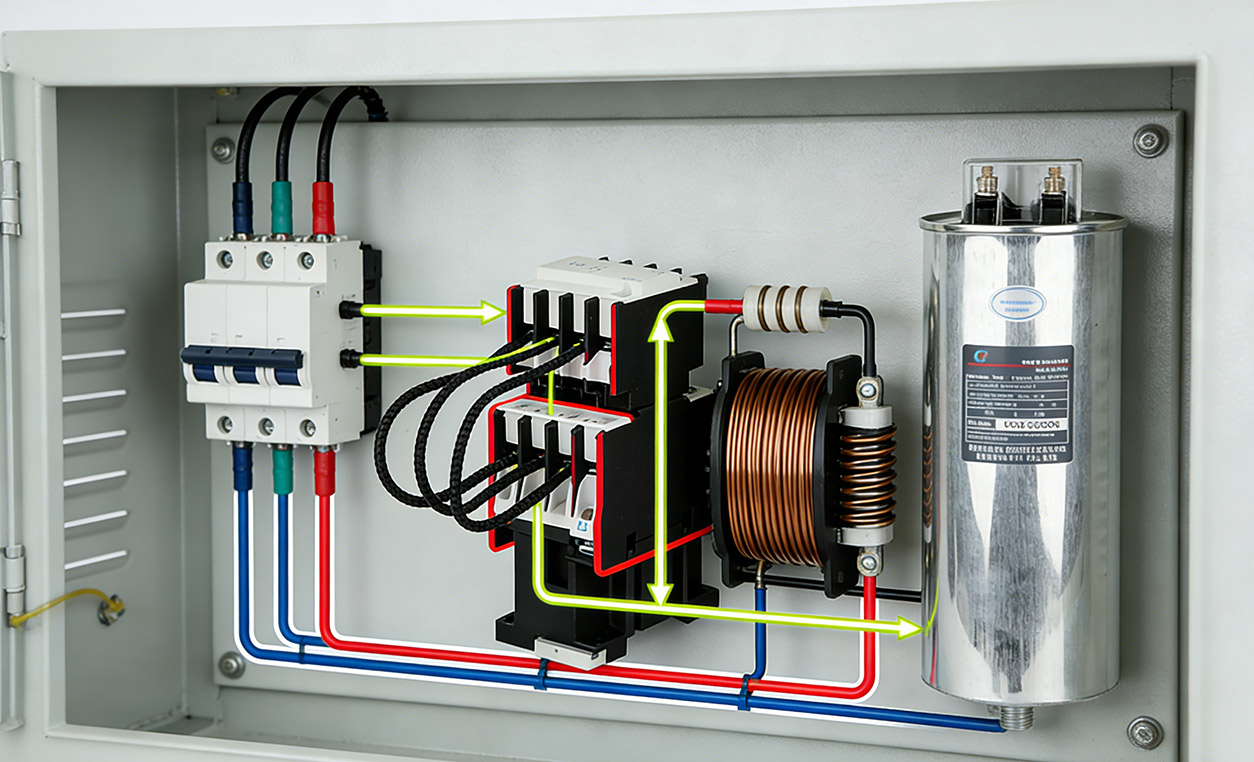

CJ19 시리즈 커패시터 스위칭 접촉기는 "오류 차단 장치"가 아닌 "지능형 스위칭 실행기"로 설계되었습니다. 주로 기능적 보완성과 타이밍 조정을 통해 회로 차단기 보호와 협력합니다. CJ19 시리즈 접촉기는 일반적으로 내부 구조 내에 돌입 전류를 억제하기 위한 저항기 또는 인덕터를 통합합니다. 그 기능은 회로 차단기가 닫히고 보호가 설정된 상태에서 커패시터의 비 돌입 전류 연결과 정상적인 연결 해제를 완료하는 것입니다. 커패시터 회로에 지속적인 과부하 또는 단락이 있는 경우 상위 회로 차단기가 연결 해제를 수행해야 합니다. CJ19 시리즈 접촉기의 설계에서는 업스트림 회로 차단기가 오류를 완전히 지울 때까지 어느 정도의 단락 전류 전기역학적 충격을 견딜 수 있는 능력이 고려되었습니다. 이는 CJ19 시리즈 접촉기와 회로 차단기 사이의 보호 특성의 수동적 조정을 반영합니다.

보호 조정을 위한 체계적 고려 사항

단순한 구성 요소 추가만으로는 완벽한 보호 조정을 달성할 수 없습니다. 대신 시스템의 설계 및 검증 프로세스가 유일한 방법입니다. 여기에는 배전 시스템의 단락 용량을 정확하게 계산하고, 커패시터 회로의 임피던스 특성을 분석하고, 전체 오류 제거 타이밍 시퀀스를 고려하는 작업이 포함됩니다. 잘 설계된 보상 시스템은 접촉기에서 회로 차단기로의 모든 연결이 충분한 동적 및 열 안정성을 갖도록 보장하여 보호 조치가 발생한 후 극히 짧은 기간 내에 오류 에너지를 안전하게 유도하고 차단할 수 있습니다.

Geyue Electric의 솔루션과 전문적인 헌신

Geyue Electric은 저전압 무효 전력 보상 시스템의 안전한 작동을 위한 보호 조정의 중요성을 정확하게 인식했습니다. 따라서 우리는 이러한 보호 시스템을 달성하기 위해 세심하게 설계된 CJ19 시리즈 커패시터 전송 접촉기를 생산했습니다. 당사의 CJ19 시리즈 접촉기는 고품질 재료로 만들어졌으며 특수 기술을 통해 가공되어 접점의 안정성과 전기적 수명을 보장합니다. 내장된 서지 전류 억제 메커니즘은 업스트림 회로 차단기에 미치는 영향을 효과적으로 줄여 보호 조정을 위한 유리한 하드웨어 조건을 생성할 수 있습니다.

더 중요한 것은 Geyue Electric의 기술 팀이 심오한 시스템 분석 기능을 갖추고 있다는 것입니다. 우리는 회로 차단기 선택 및 보호 설정 값 확인을 포함하여 특정 전력 분배 매개변수를 기반으로 전체 솔루션을 설계하는 데 고객을 지원할 수 있습니다. 우리의 자동화된 생산 라인과 완벽한 품질 관리 시스템은 행동을 통해 약속을 했습니다. 이는 모든 CJ19 시리즈 커패시터 스위칭 접촉기와 소스의 기타 구성 요소의 일관성과 높은 신뢰성을 보장하여 실제 작동 중에 상위 수준 보호 장치와 협력하여 작동하고 저전압 무효 전력 보상 시스템에서 견고한 안전 장벽을 형성할 수 있도록 합니다. 요구 사항이 있으면 문의하십시오.info@gyele.com.cn. 우리는 귀하의 저전압 무효 전력 보상 프로젝트와 관련된 모든 문제를 해결하기를 기대하고 있습니다.
