저전압 보상 캐비닛의 원자로 : 필요한 장비 또는 추가 비용?

공장의 보상 캐비닛은 종종콘덴서? 또는 측정에 따르면 전원 그리드의 고조파가 너무 커서 커패시터가 켜지거나 끄면 스위치조차도 스위치를 볼 수 있습니다. 커패시터 손상의 이유는 일련의 반응기가 없기 때문일 수 있습니다. 400V 전력망에는 커패시터가 전원 그리드에 직접 연결되면 두 가지 단점이 있습니다. 하나는 충격 전류가 전원 온 순간에 피크에 도달하여 스위치 커넥터를 실행하기 쉽다는 것입니다. 두 번째는 고조파 전류가 너무 커서 커패시터가 심각하게 가열되거나 화상을 입을 수 있다는 것입니다. 적절한 매개 변수가있는 원자로가 장착되어 있으면이 두 가지 문제를 효과적으로 해결할 수 있습니다. 이 기사는 원자로의 작동 원리, 보상 캐비닛에서 수행하는 역할 및 실제 작동 효과를 설명함으로써 원자로가 필요한 장비인지 여부를 설명합니다.

저전압의 작동 원리시리즈 원자로

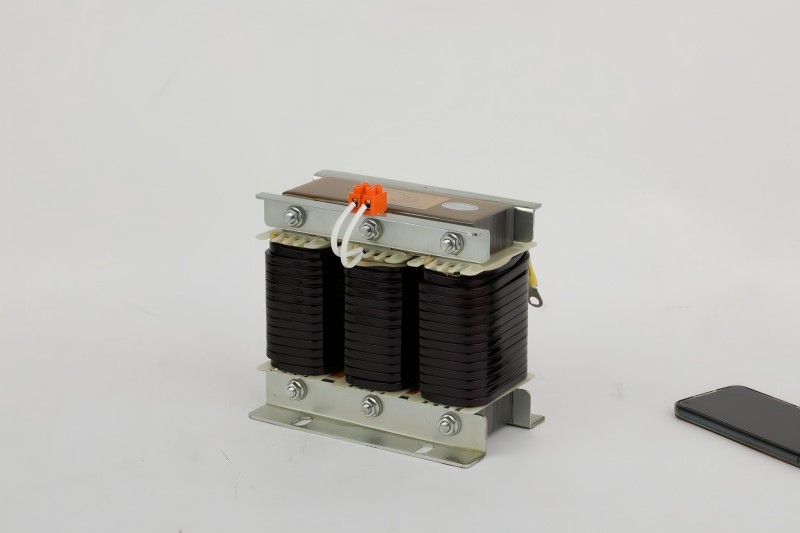

반응기는 철 코어와 코일로 구성되며, 보상 캐비닛의 커패시터 앞에서 직렬로 연결됩니다. 전류가 코일을 통과하면 철 코어는 자기장을 생성하여 전류의 변화에 저항 할 수 있습니다. 현재 커패시터가 활력을주는 순간, 전류가 갑자기 증가하고 자기장은 역력을 생성하여 영향 전류를 안전 범위로 제한합니다. 전력망에서 고주파 길 잃은 전류가 생성되면 코일은 더 강한 저항을 생성하여 전류가 열로 변환되어 소비됩니다. 이러한 작업을 통해 커패시터는 과도한 전류의 영향과 과열로 인한 손상으로부터 보호됩니다.

보상 캐비닛에서 반응기의 역할

위의 작동 원리에서 언급했듯이 반응기는전원 커패시터정상 값의 10 배 이내로 에너지가 발생하면 스위치 접점이 용융 및 용접을 방지합니다. 이 기능은 장비가 켜질 때 장비가 타는 것을 방지하는 것입니다. 또 다른 기능은 고주파 노이즈를 가로 채는 것입니다. 반응기 의이 두 기능은 커패시터의 수명을 연장 할 수 있습니다. 원자로가없는 보상 캐비닛의 커패시터는 2 년 안에 폐기 될 수 있습니다. 원자로가 장착 된 후 보상 캐비닛은 8 년 이상 사용하여 유지 보수 비용이 크게 줄어 듭니다. 이 두 기능은 다른 구성 요소로 대체 할 수 없습니다. 원자로가없는 보상 캐비닛은 켜지거나 커패시터가 배치로 손상 될 때 불가피하게 연소되며, 이는 반응기의 필요성을 반영합니다.

적절한 시리즈 원자로를 선택하는 방법

적절한 반응기를 선택하려면 두 가지 주요 측면이 있습니다. 하나는 적절한 리액턴스 속도를 선택하고 다른 하나는 적절한 전류 운반 용량을 선택하는 것입니다.

리액턴스 속도는 고주파 전류에 대한 반응기의 저항 강도를 나타냅니다. 공장의 기계, 예 : 공장, 주입 성형기 또는 기타 장비 또는 태양 광 발전과 같은 공장 인 경우 A를 선택하십시오.원자로리액턴스 속도는 7%로,이 장비에 의해 생성 된 250Hz 고주파 고조전을 차단할 수 있기 때문입니다. 쇼핑몰, 중앙 집중식 컴퓨터 전원 공급 장치 또는 충전 파일 장치의 대형 LED 화면 인 경우이 장비에 의해 생성 된 150Hz 고조파를 차단할 수 있기 때문에 14%의 리액턴스 속도가 14%인 원자로를 선택하십시오.

또한 적절한 전류 용량을 선택해야합니다. 반응기를 통과 할 수있는 전류는 커패시터의 정격 전류의 1.35 배 이상이어야합니다. 실제 작동에서 전력망의 고조파는 총 전류를 증가시키고 반응기 코일의 과부하 및 연소를 피하기 위해 충분한 마진을 예약해야합니다.

요컨대, 공장 기계의 경우 7%, LED 화면의 경우 14%를 선택하십시오. 반응기 전류는 커패시터 전류에 1.35를 곱한 것과 같습니다. 조립 후 반응기 케이싱을 터치하십시오. 3 초 이상 뜨겁지 않으면 자격이 있습니다.

실제 작동 효과

펌프 공장의 보상 캐비닛에 원자로가 장착되지 않았을 때, 커패시터의 작동 온도는 섭씨 85도 정도 높았으며, 국가 표준은 섭씨 70도를 초과했습니다. 커패시터의 거의 40%가 매년 타 버릴 것입니다. 설치 한 후 a7% 반응기커패시터의 온도는 섭씨 약 55 도로 떨어졌고 전력망의 고조파 비율은 19%에서 6%로 떨어졌습니다. 커패시터의 서비스 수명은 평균 2 년에서 8 년 이상 연장되었습니다. 이러한 변화로 인해 장비는 더욱 안정적으로 실행되고 유지 보수 비용이 절약되었습니다.
