CJ19 AC 접촉기는 어떻게 전기 시스템을 주도합니까?

워크숍의 장비가 종종 고장나나요? 예를 들어, 모터가 시작되면 AC 컨택 터는 몇 개월마다 촉발되어 교체해야합니다. 이러한 실패는 잘못된 선택으로 인해 발생합니다.AC 컨택 터, 전기 장비의 핵심 제어 성분. 올바른 AC 컨택 터를 선택하면 장비의 수명이 크게 증가 할 수 있습니다. AC 접촉기의 세라믹 아크 소화 커버는 매우 높은 온도 아크의 영향을 견딜 수 있고 효과적으로 큰 전류를 차단할 수 있습니다. 특별히 만들어진은 합금 접점은 매우 내구성이 뛰어나 AC 접촉기에게 여분의 수명을줍니다. 가장 중요한 것은 AC 컨택 터 및 컨트롤러 커패시터가 함께 작동하여 전력 계수를 크게 개선하고 불필요한 전력 손실을 줄이는 것입니다.

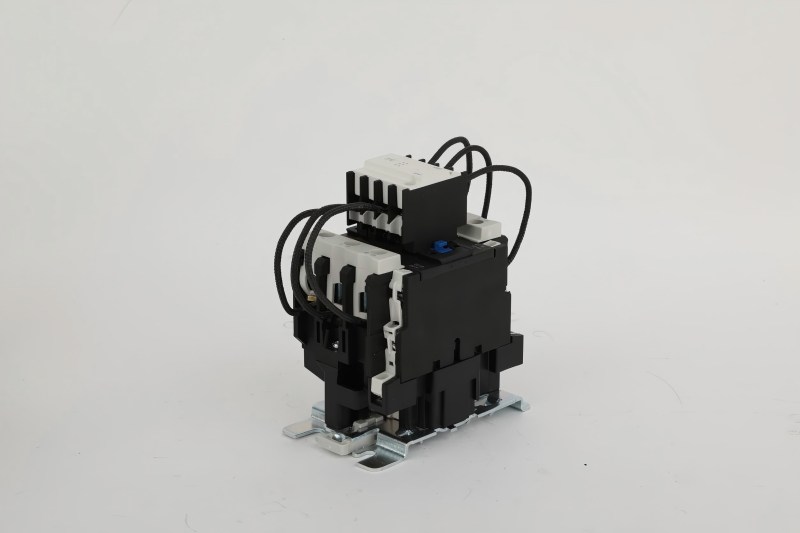

CJ19 AC Contactor 란 무엇입니까?

CJ19 AC Contactor는 저전압 보정 캐비닛의 자동 스위치 장치입니다. 주로 3 개의 주요 접점, 전자기 코일 및 아크 소화 시스템으로 구성됩니다. 핵심 기능은 모터, 전기 히터 및 기타 장비의 전원 켜기 및 오프를 제어하는 ​​것입니다.

어떻게 작동합니까?

전자기 코일의 경우AC 컨택 터에너지가 활성화되고, 자기 힘이 생성되어 내부 철 코어를 끌어 들이고 철 코어는 접촉 저항 경로를 형성하기 위해 완전히 닫힐 때까지 3 개의 주요 접점 세트를 구동합니다. 메인 회로 전류는 닫힌 기본 접점을 통해 부하 장치로 부드럽게 흐릅니다.

코일의 전원 공급 장치가 차단되면 전자기 인력이 즉시 사라지고 재설정 스프링의 에너지에 의존하면 철 코어 및 주요 접점이 빠르게 분리되어 하중 전류를 강제로 연결합니다. 연락처가 분리 될 때 현재 스파크가 생성되지만AC 컨택 터아크 소화 시스템이 장착되어 있습니다. 세라믹 아크 소화 커버는 아크의 고온 방사선과 가스 압력을 견딜 수 있습니다. 내장 금속 시트는 강제 냉각 및 소화 스파크를 위해 긴 아크를 여러 개의 짧은 아크로자를 수 있으며, 접촉 금속의 용해 및 튀는 것을 효과적으로 억제하여 접촉이 연소되고 수명을 연장하는 것을 방지합니다.

AC 컨택 터는 어떻게합니까?자동 전력 계수 컨트롤러, 전력 커패시터 및 시리즈 원자로가 함께 작동합니까?

저전압 반응성 전력 보상 시스템에서 컨트롤러, AC 컨택 터, 커패시터 및 반응기는 전기 에너지 활용의 효율을 크게 향상시키기 위해 함께 작동합니다.

첫째, 컨트롤러는 주로 전력망의 상태를 모니터링하고 시스템의 실제 전력 계수를 지속적으로 측정하는 책임이 있습니다. 전력 계수가 설정 값보다 낮은 것으로 밝혀지면 컨트롤러는 AC 접촉기의 작동 코일에 연결 신호를 출력합니다. 그런 다음 AC 접촉기가 컨트롤러로부터 신호를 수신 한 후 전자기 코일이 빠르게 기본 접점을 닫을 수 있습니다. 기본 접점이 닫히면 주 회로 전류가 흐르고 연결된 커패시터 뱅크에 연결됩니다. 성공적인 연결 후, 커패시터 뱅크는 전원 그리드에 연결되어 작동하여 반응 전력을 중화시켜 전체 발전 계수를 향상시킵니다. 마지막으로,시리즈 원자로전력망의 고조파 전류를 흡수하고 억제하여 커패시터가 손상되지 않도록 보호합니다.

이 시스템을 통해 컨트롤러는 감지, 의사 결정 및 발행 명령을 작성하고 AC 컨택 터는 스위치 명령어를 실행하고 커패시터는 전력망에 넣어 반응성 전력 보상을 구현하고 반응기는 커패시터를 보호합니다. 네 가지는 함께 작동하여 전력망의 작동 효율성을 최적화하고 에너지 폐기물을 줄입니다.

올바른 AC 컨택 터를 선택하는 방법은 무엇입니까?

AC 컨택 터를 선택하는 데 세 가지 핵심 사항이 있습니다.

1. 전류와 일치 할 때는 더 작은 것이 아니라 더 큰 것을 선택하십시오. AC 접촉기의 정격 전류 ≥ 하중의 정격 전류 * 1.25. 예를 들어, 55kW 모터의 정격 전류는 110A이고AC 컨택 터≥ 137.5A가 필요합니다. 160A 사양을 직접 선택하십시오.

2. 제어 전원 공급 장치에 따라 코일 전압을 선택하십시오. 예를 들어, 전원 공급 장치가 220V 인 경우 AC220V 코일을 선택하고 전원 공급 장치가 380V 인 경우 AC380V 코일을 선택하십시오.

3. 환경에 따라 보호 수준을 선택하십시오. 클린 배포 상자에 설치된 경우 IP20을 선택하십시오. 먼지가 많은 환경에있는 경우 IP54를 선택하거나 보호 쉘을 추가하십시오.

문장에서 : 하중 전류보다 25% 더 커야합니다. 코일 전압은 전원 공급 장치와 관련이 있으며 설치 환경이 더러워지면 높은 보호를 선택하십시오.
