3 상 지능형 화합물 스위치의 사용은 무엇입니까?

공장, 쇼핑몰, 병원 및 기타 장소의 발전실에서 커패시터를 제어하는 스위치는 항상 작동 상태에 있습니다. 일반적인 스위치는 이러한 빈번한 스위칭 조치 후 과도한 전류로 인해 쉽게 손상되므로 유지 보수 비용이 증가합니다.3 상 보상 3 상 화합물 스위치영향 없음, 저전력 소비 및 장수와 같은 상당한 이점이 있으며, 커패시터 제어를 위해 특별히 개발되었습니다. 이 기사는 작업 원칙, 핵심 장점 및 유지 보수 지점을 자세히 설명합니다.

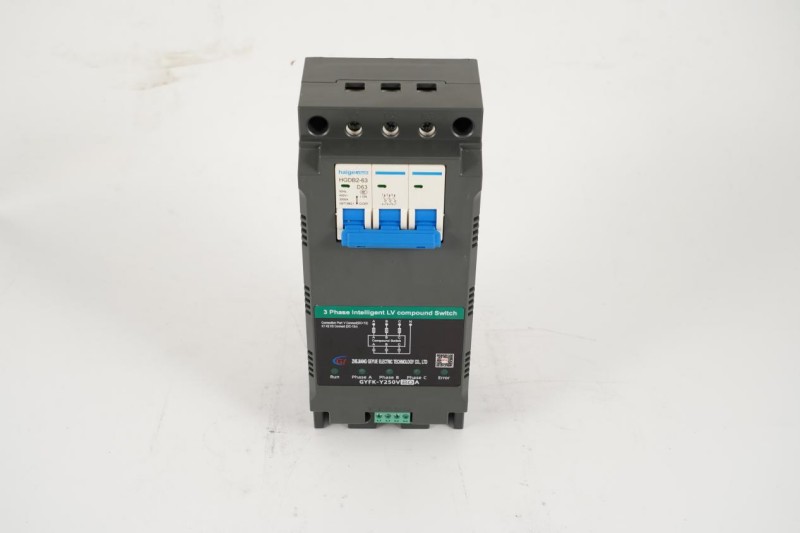

Three-Phase Intelligent Compound Switch



근본적인 역할

3 상 지능형 화합물 스위치의 주요 기능은 3 상 커패시터와 전력망 사이의 연결 및 분리를 제어하는 것입니다. 언제커패시터반응성 전력을 보상해야하고, 복합 스위치는 커패시터를 제어하여 네트워크에 빠르게 연결하고 보상이 필요하지 않은 시간에 연결을 끊습니다. 전체 프로세스가 자동으로 완료됩니다.


핵심 문제 해결

일반 스위치가 커패시터를 제어하면 전원 온 순간에 작업 전류의 수십 번에 충격을받습니다. 이 전류 충격을 Inrush Current라고합니다. Inrush 전류는 복합 스위치를 태울뿐만 아니라 커패시터의 내부 절연의 노화를 가속화하고 전력망의 전압이 갑자기 떨어집니다. 따라서 일반 스위치를 사용하면 장비의 수명이 단축되고 전력망의 안정성에 영향을 미칩니다.


작동 방식?

3 상 지능형 화합물 스위치는 사이리스터 그룹과 자기 래칭 릴레이로 구성되며, 두 가지 작업을 완료하기 위해 함께 작업해야합니다. 먼저자동 전력 계수 컨트롤러그리드가 반응성 전력을 보상해야한다는 것을 감지하면, 사이리스터는 회로를 빠르게 연결하여 전류가 0 인 순간에 현재 미터를 그리드에 연결합니다. 사이리스터가 켜진 후 0.5 초 이내에, 자기 래칭 릴레이의 접촉이 즉시 닫히고 연속 전류의 100%를 차지하며,이 시점에서 갑옷이 자동으로 닫힙니다. 그런 다음 커패시터를 연결을 끊어야 할 때, 사이리스터를 다시 열어 자성 래칭 릴레이에서 사이리스터로 전류를 전달합니다. 사이리스터가 모든 전류를 갖는 경우, 마그네틱 래칭 릴레이는 전류가 0 일 때 접점을 분리합니다. 사이리스터는 전류가 0 인 다음 순간에 자동으로 닫히고 프로세스 전체에서 아크는 생성되지 않습니다.


복합 스위치사이리스터 그룹과 자기 래칭 릴레이와 함께 사용합니까? 자기 래칭 릴레이 만있는 경우, 커패시터는 폐쇄 순간에 정격 전류의 50 배의 영향을 생성하고 여러 작업 후에 접점이 용접되어 폐기됩니다. 티리 스터 만 있으면 100A의 전류가 활력을 주면 방열판이 필요합니다. 그렇지 않으면 10 분 안에 타 버립니다. 에너지 소비는 자기 래칭 릴레이의 15 배이며 비용이 너무 높습니다. 따라서, 티리 스터 그룹은 전력 켜기 및 끄기의 안전 문제를 해결하고, 자기 래칭 릴레이는 장기 전원 켜기의 에너지 소비 문제를 해결합니다. 둘 다 없어서는 안됩니다.

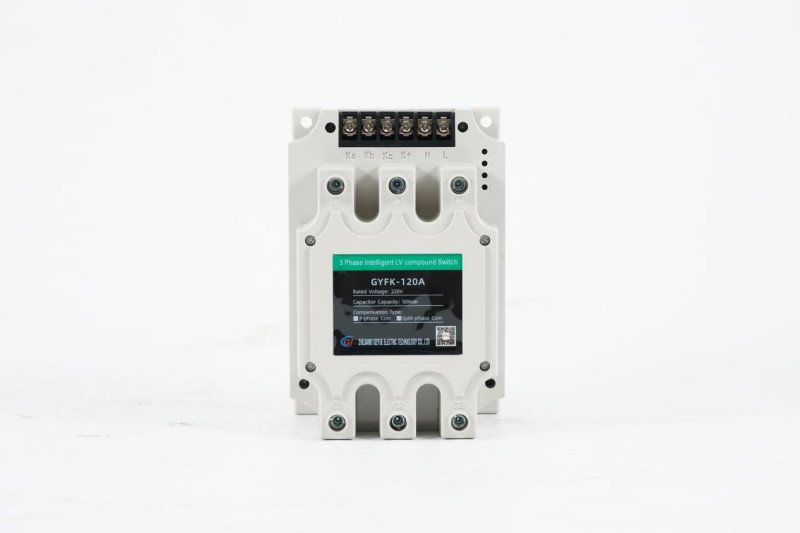

Three-Phase Intelligent Compound Switch



핵심 장점

그만큼3 상 보상 3 상 화합물 스위치커패시터를 전환하고 커패시터 및 전력망 장비를 보호하고 서비스 수명을 연장 할 때 전류의 영향을 완전히 제거 할 수 있습니다.

자기 래칭 릴레이는 스파크에 의해 연소되지 않도록 전류가없는 상태에서 항상 분리됩니다.

Thyristor Group은 전원 공개 중에 에너지 소비가 매우 낮으므로 전통적인 접촉기에 비해 90% 에너지를 절약합니다.

이 시스템은 3 단계를 자동으로 조정하고 단계 간의 불균형을 자동으로 보상하며 한 단계에서 커패시터의 과부하를 방지합니다.

복합 스위치의 상태는 실시간으로 모니터링됩니다. 비정상이 발생하면 작업이 즉시 잠겨지고 경보가 제 시간에 발행됩니다.


유지 보수 지점

그만큼3 상 지능형 화합물 스위치장기 안정적인 운영을 보장하기 위해 정기 검사 및 유지 보수가 필요합니다. 더러드가 열 소산을 방해하는 것을 방지하기 위해 라디에이터 표면의 먼지는 최소한 6 개월마다 한 번 이상 청소해야합니다. 동시에 모든 배선 단자를 느슨하게 확인해야합니다. 일일 작동에서, 지표 조명 상태를 사용하여 화합물 스위치가 정상적으로 작동하는지 여부를 결정할 수 있습니다. 녹색 표시등은 정상적인 전원 온 작동을 나타내고 빨간색 표시등은 제 시간에 수리 해야하는 내부 결함을 나타냅니다. 이상이 발견되면 즉시 전원 공급 장치를 분리하고 전문 직원에게 연락하여 처리하십시오.
