저전압 무효 전력 보상 캐비닛의 구성 요소 레이아웃 기술: 열 방출, 배선 및 안전 간격이 시스템의 장기 안정성에 어떤 영향을 줍니까?

소개: 캐비닛 내부의 레이아웃은 미학적으로 아름다울 뿐만 아니라 안정성의 초석이기도 합니다.

보상 캐비닛은 저전압 무효 전력 보상 시스템의 핵심 구성 요소입니다. 내부 구성 요소의 레이아웃은 전체 장치의 작동 효율성과 서비스 수명을 직접적으로 결정합니다. 전력 산업에서 오랜 역사를 지닌 중국의 저전압 무효 전력 보상 장비 제조업체인 Geyue Electric은 우수한 보상 솔루션을 위해서는 고품질 구성 요소가 필요할 뿐만 아니라 과학적으로 합리적인 캐비닛 내부 설계가 필요하다는 점을 충분히 이해하고 있습니다. 열 방출, 배선 및 안전 간격 간의 상호 관계는 보상 캐비닛의 장기적으로 안정적인 작동을 위한 견고한 기둥을 형성합니다.

열 방출: 온도 조절에 따라 부품의 수명이 결정됩니다.

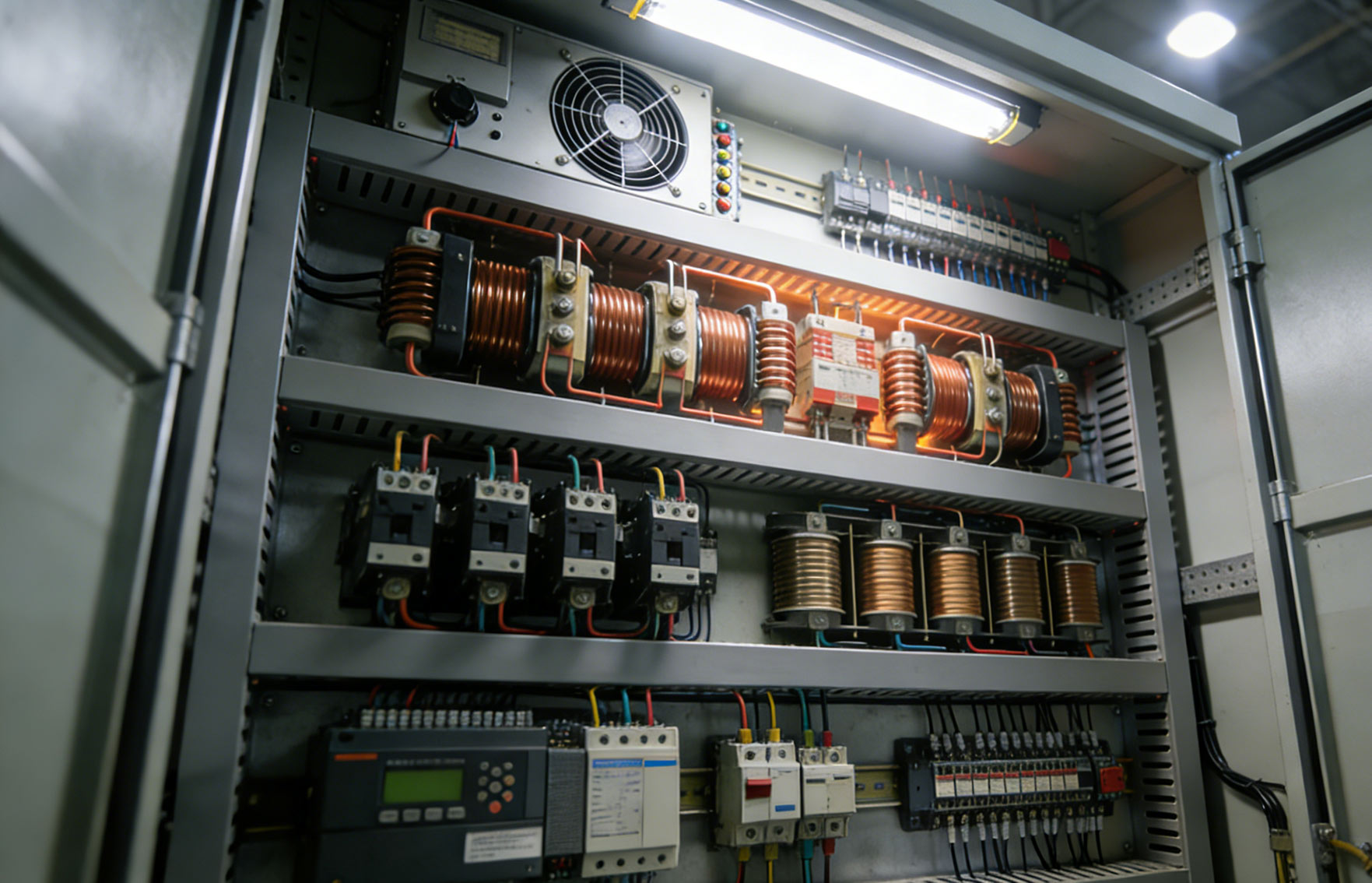

보상 캐비닛 작동 중에 다음과 같은 내부 구성 요소가 발생합니다.커패시터, 원자로, 복합 스위치, 접촉기그리고역률 컨트롤러일정량의 열이 발생합니다. 이 열을 제때 방출하지 못하면 부품의 온도가 지속적으로 상승하고 절연재의 노화가 가속화되며 커패시터의 용량이 감소하고 심지어 열 파괴로 이어질 수도 있습니다. Geyue Electric은 캐비닛을 설계할 때 수직 레이어형 방열 레이아웃을 기반으로 발열량이 높은 구성 요소를 캐비닛 상단에 배치했습니다. 또한, 우리 기술팀은 뜨거운 공기가 자연스럽게 상승하는 원리와 강제 환기를 위한 상단 팬을 결합하여 아래에서 위로 원활한 공기 흐름을 형성했습니다. 동시에 커패시터 사이에 열이 축적되는 것을 방지하기 위해 커패시터 사이에 충분한 방열 채널을 확보하여 여름의 고온 환경에서도 캐비닛 온도를 안전한 범위 내에서 제어할 수 있어 구성 요소가 항상 이상적인 상태에서 작동하도록 보장하여 전체 시스템 수명을 연장합니다.

배선: 정밀한 네트워크로 간섭 및 전압 강하 감소

보상 캐비닛 내부의 배선은 단순해 보이지만 실제로는 전기 공학에 대한 깊은 지식이 담겨 있습니다. 배선이 정리되지 않으면 외관에 영향을 줄 뿐만 아니라 전자기 간섭을 유발하고 선간 전압 강하를 증가시키며 국지적인 방전을 유발하기도 합니다. Geyue Electric은 "강한 전기와 약한 전기를 분리하고 고주파수와 저주파 영역을 분리하는" 배선 원리를 채택합니다. 제어선과 전력선은 신호 간섭을 피하기 위해 별도로 라우팅됩니다. 주 회로는 연결에 구리 막대를 사용하여 접촉 저항과 발열을 줄입니다. 샘플링 회로는 꼬인 차폐 케이블을 사용하여 측정 정확도를 보장합니다. 모든 케이블은 진동으로 인한 느슨해짐을 방지하기 위해 도관을 통해 표준화된 방식으로 고정됩니다. 당사의 세심하게 설계된 배선 네트워크는 보다 원활한 전류 전송과 보다 정확한 신호 수집을 보장함으로써 저전압 무효 전력 보상 시스템의 안정적인 응답과 장기적인 안정성을 자세하게 보장합니다.

안전 간격: 단열 및 유지 관리가 이중 보장됩니다.

보상 캐비닛 내부의 전압 레벨은 저전압 범주에 속하지만 구성 요소 간, 구성 요소와 캐비닛 본체 사이에는 여전히 충분한 안전 거리를 유지해야 합니다. 이는 절연 요구 사항을 충족하고 아크 및 단락을 방지할 뿐만 아니라 일상적인 검사 및 유지 관리를 용이하게 하기 위한 것입니다. Geyue Electric은 국제 표준, 국가 표준 및 산업 표준을 엄격하게 준수합니다. 따라서 설계 단계에서 3차원 시뮬레이션 방법을 통해 각 구성 요소의 최적 설치 위치를 결정했습니다. 우리는 열 방출과 절연을 용이하게 하기 위해 커패시터 사이에 충분한 공간을 확보했습니다. 또한 작업자의 안전을 보장하기 위해 충전부를 캐비닛 도어로부터 안전한 거리에 유지했습니다. 동시에 자주 관찰하고 유지 관리해야 하는 구성 요소를 위해 넓은 작동 표면을 확보했습니다. 안전 간격의 합리적인 배치는 전체 저전압 무효 전력 보상 시스템의 고장 위험을 줄일 뿐만 아니라 향후 유지 관리를 더욱 편리하고 효율적으로 만들어 사용자의 총 운영 비용을 절감합니다.

Geyue Electric: 세심한 장인정신으로 전력계통의 안정성을 지켜드립니다

Geyue Electric의 저전압 무효 전력 보상 캐비닛이 다양한 열악한 산업 환경에서 안정적이고 지속적으로 작동할 수 있는 것은 바로 방열, 배선 및 안전 간격과 같은 세부 사항에 대한 깊은 이해와 세심한 제어 때문입니다. 당사의 제조 공장은 완전 자동화된 생산 라인과 표준화된 조립 프로세스를 갖추고 있습니다. 공장에서 출고되는 모든 장비는 엄격한 열 균형 테스트, 전기 성능 테스트, 절연 내전압 테스트를 거칩니다. 우리는 고품질 보상 캐비닛을 제공할 뿐만 아니라 사용자의 부하 특성에 따라 지능형 커패시터, 리액터 및 필터링 모듈을 포함한 포괄적인 무효 전력 보상 솔루션을 맞춤화할 수 있어 사용자가 효과적으로 역률을 개선하고, 라인 손실을 줄이며, 전력 조절 수수료에 대한 벌금 부과를 피할 수 있습니다. 필요하신 사항이 있으시면 상담해 주세요info@gyele.com.cn. 정교한 레이아웃 아트와 신뢰할 수 있는 무효 전력 보상 솔루션을 갖춘 Geyue Electric이 전력 시스템의 에너지 효율성과 안정성을 보호하도록 하십시오.
